2HP单体交流电机爆炸视图结构展示

这款2HP功率等级的单体交流电机，在工业传动场景中覆盖极广的适配范围，从中小型输送线的动力输出、机床辅机的驱动单元，到小型冲压设备的进给动力、自动化专机的执行端动力源，都能见到同规格产品的实际应用。从爆炸视图的结构拆分可以看到，整个电机的设计完全围绕工业场景的长期稳定运行展开，没有冗余的装饰性结构，所有部件都服务于动力转换、扭矩输出、散热防护、安装固定这几个核心功能。

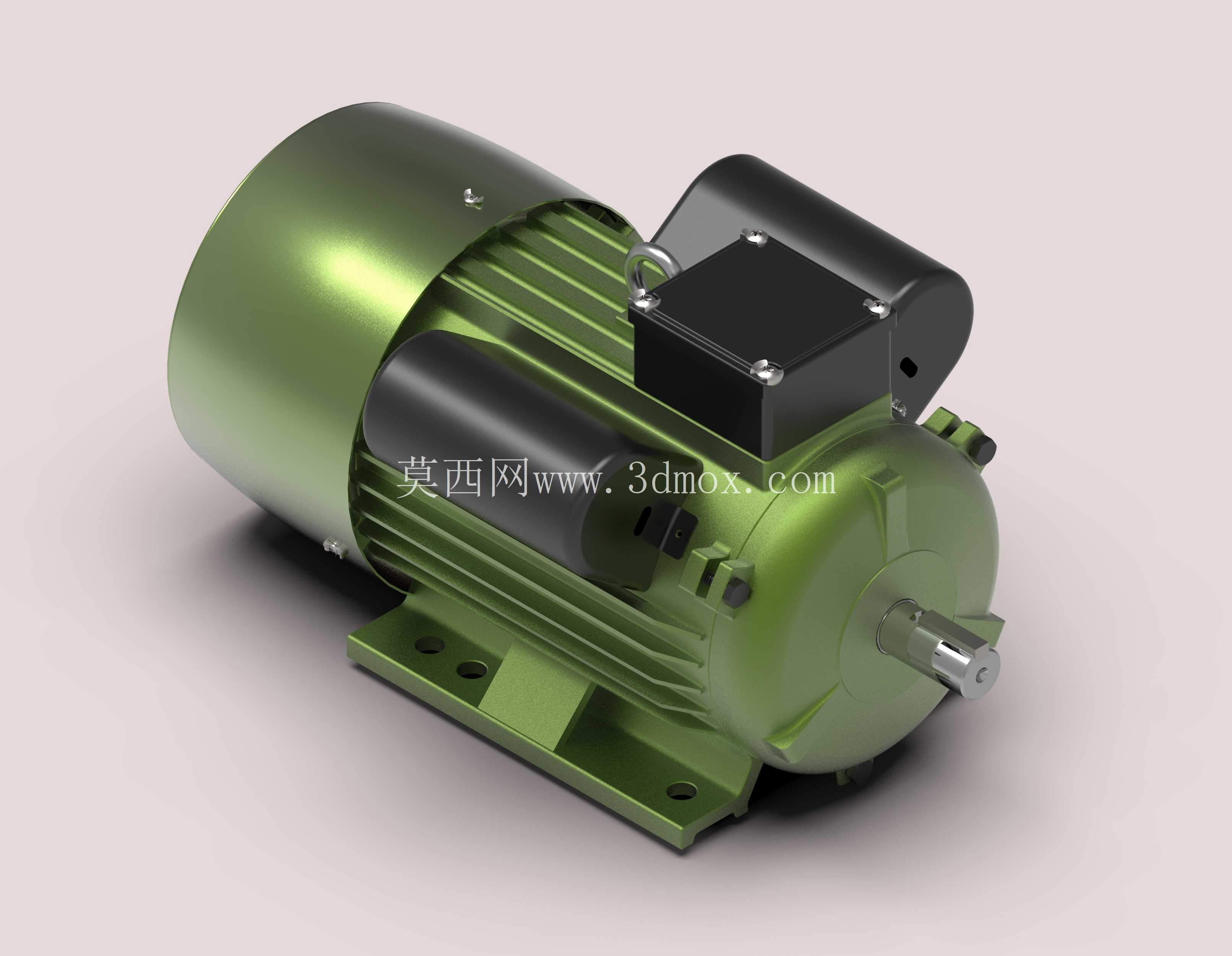

先看安装边界部分，这款电机采用标准底脚安装结构，底脚的安装孔位间距、轴伸长度、轴径尺寸都符合对应功率等级的通用安装规范，不需要额外做安装转接板就能直接适配多数常规设备的电机安装位，轴伸端的键槽尺寸也匹配标准联轴器、带轮的配合公差，现场安装时不需要二次加工就能完成动力对接，能大幅缩短设备组装或者旧机替换的调试周期。端盖与机座的配合止口做了精准的公差设计，装配后能保证定子与转子的同轴度，避免运行过程中出现扫膛问题，这也是电机长期稳定运行的核心设计要点。

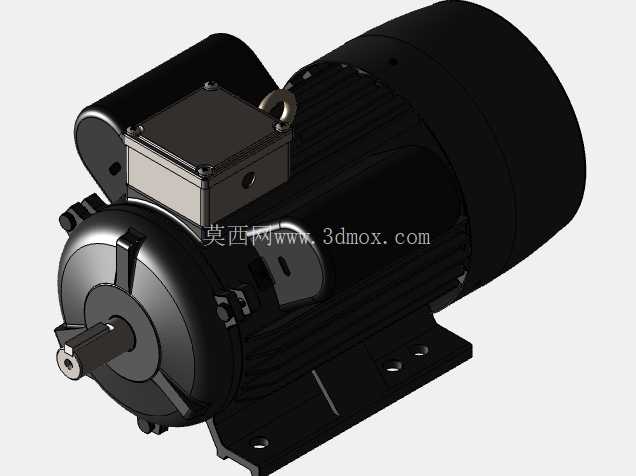

从结构设计逻辑来看，机座采用带散热筋的一体式结构，散热筋的排布方向顺着电机运行时的转子风叶气流方向，能最大化带走定子绕组运行产生的热量，避免长期高负载运行时出现绕组过热绝缘老化的问题。接线盒设置在机座侧上方的位置，接线口预留了标准的线缆密封接头安装位，现场布线时可以直接接入电源线缆，防护等级能满足多数车间的常规使用环境，不会因为粉尘、溅水导致接线端短路。后端的风罩采用镂空结构，既可以保护内部散热风叶不被异物磕碰，又不会阻碍散热气流的流通，风罩与机座的连接采用卡扣加紧固螺钉的双重固定方式，设备运行产生的振动不会导致风罩松动脱落。

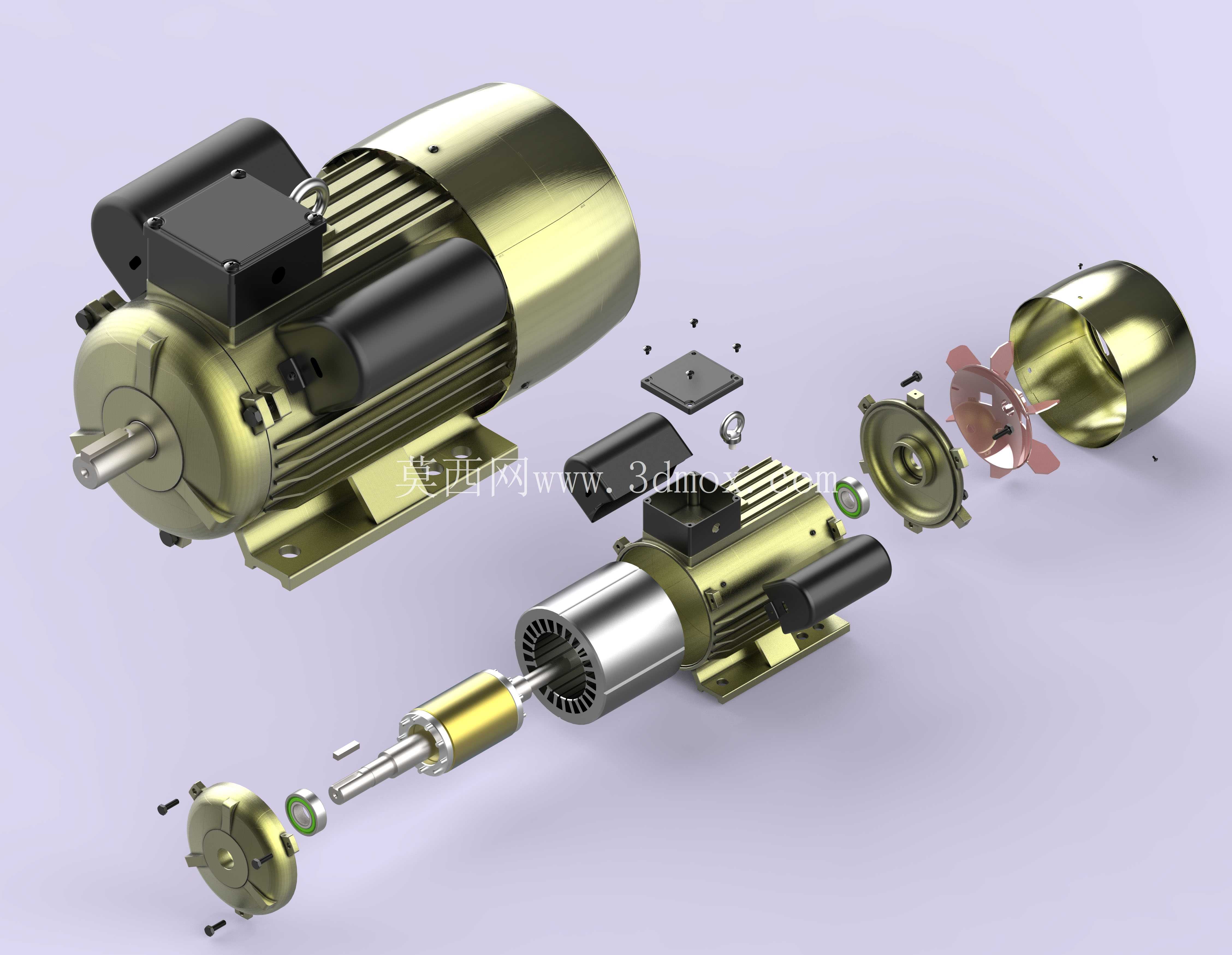

拆分后的内部结构可以看到，定子绕组嵌装在机座内壁的定子槽内，转子组件与输出轴采用过盈配合加键连接的结构，能保证大扭矩输出时轴与转子不会出现相对滑动。两端的轴承选用深沟球轴承，既能承受径向负载，也能承受少量的轴向负载，适配带轮、联轴器等不同传动方式的受力需求，轴承室的结构设计预留了润滑脂的存储空间，长期运行不需要频繁补充润滑就能维持轴承的低摩擦运行状态。前后端盖都设置了轴承安装位，装配时通过止口定位保证轴承的同轴度，降低运行时的轴承噪音与磨损。

在实际选型应用中，这款2HP的单体电机适配的工况转速区间覆盖常用的两极、四极异步电机转速范围，用户可以根据设备的实际输出转速需求选择对应极数的型号，不需要额外改动安装尺寸就能完成适配。电机的整体外形尺寸控制紧凑，在同功率等级的电机中占用的安装空间更小，对于安装空间受限的紧凑型自动化设备来说，这种紧凑结构能有效降低设备的整体体积，给其他功能部件留出更多设计空间。

从建模细节来看，所有部件的配合关系都完全还原实际生产的装配逻辑，没有出现结构干涉、配合错位的问题，每个部件的倒角、退刀槽、安装孔等工艺细节都做了还原，不管是用来做设备整体装配的动力部件选型参考，还是用来做电机结构的教学演示，或者是做虚拟样机的动力端装配仿真，都能直接复用模型结构，不需要再做大量的结构修正。比如在做输送线设计时，可以直接把这个电机模型导入装配体，匹配安装板的孔位、核对带轮的中心距，提前排查安装干涉问题，减少实际加工装配时的出错概率。

另外，这款电机的外观涂装采用工业设备常用的金属质感漆面，接线盒、风罩等部件的分色也完全符合实际工业电机的外观标准，用来做设备方案的三维展示时，能提升方案的真实感，不需要再额外做外观材质的调整。所有拆分的零件都可以单独导出，用来做电机装配工艺的演示动画，清晰展示从转子装配、定子压装、端盖固定到风罩、接线盒安装的完整装配流程，对于新入职的结构工程师或者装配作业人员来说，这种爆炸视图的模型能更直观地理解电机的内部结构与装配顺序，降低技术培训的沟通成本。

在实际的设备维护场景中，通过这个爆炸视图模型也能快速定位易损部件的位置，比如后端的散热风叶、两端的轴承、接线盒内的接线端子这些需要定期检查更换的部件，都能在模型中清晰看到装配关系，维护人员可以提前准备对应的备件，减少设备停机维护的时间。
