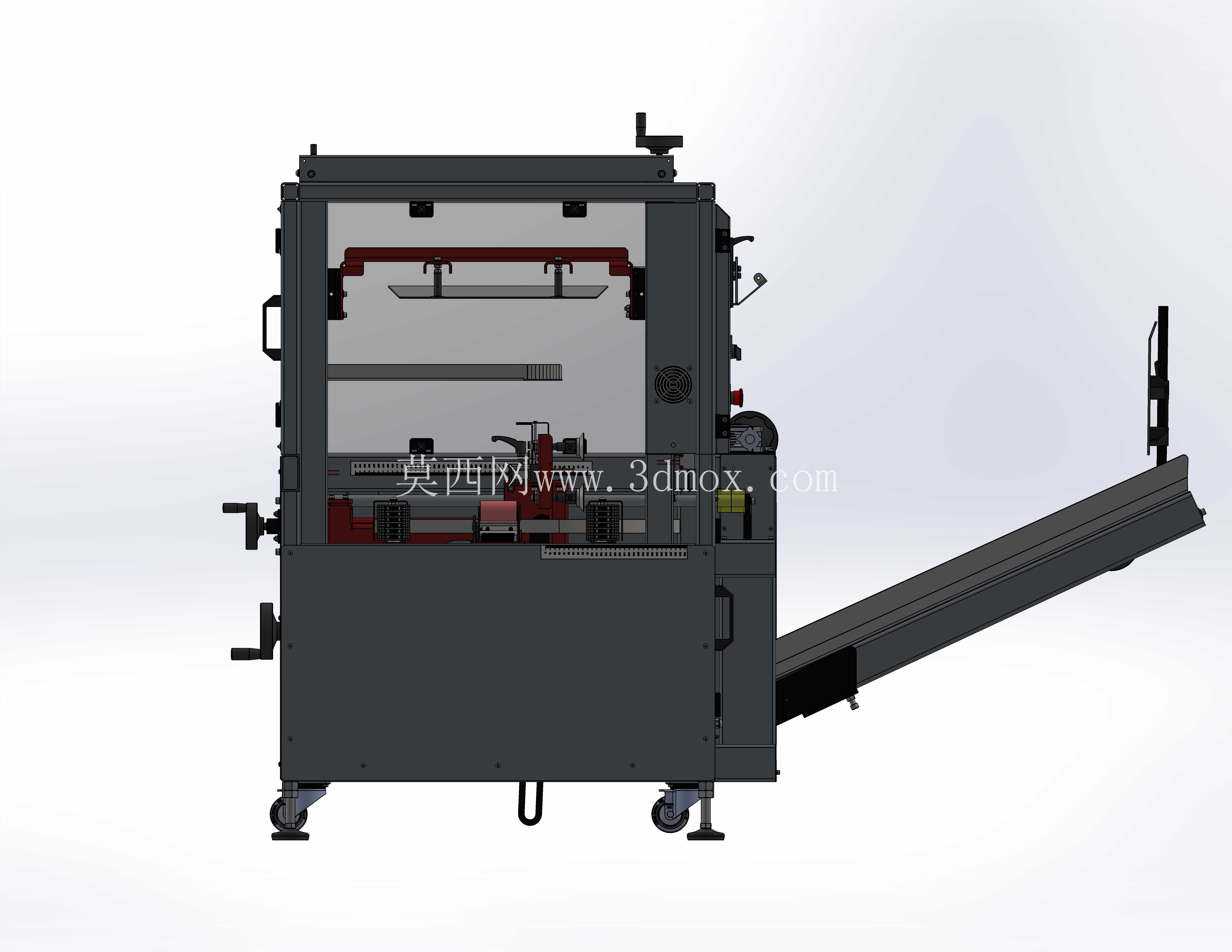

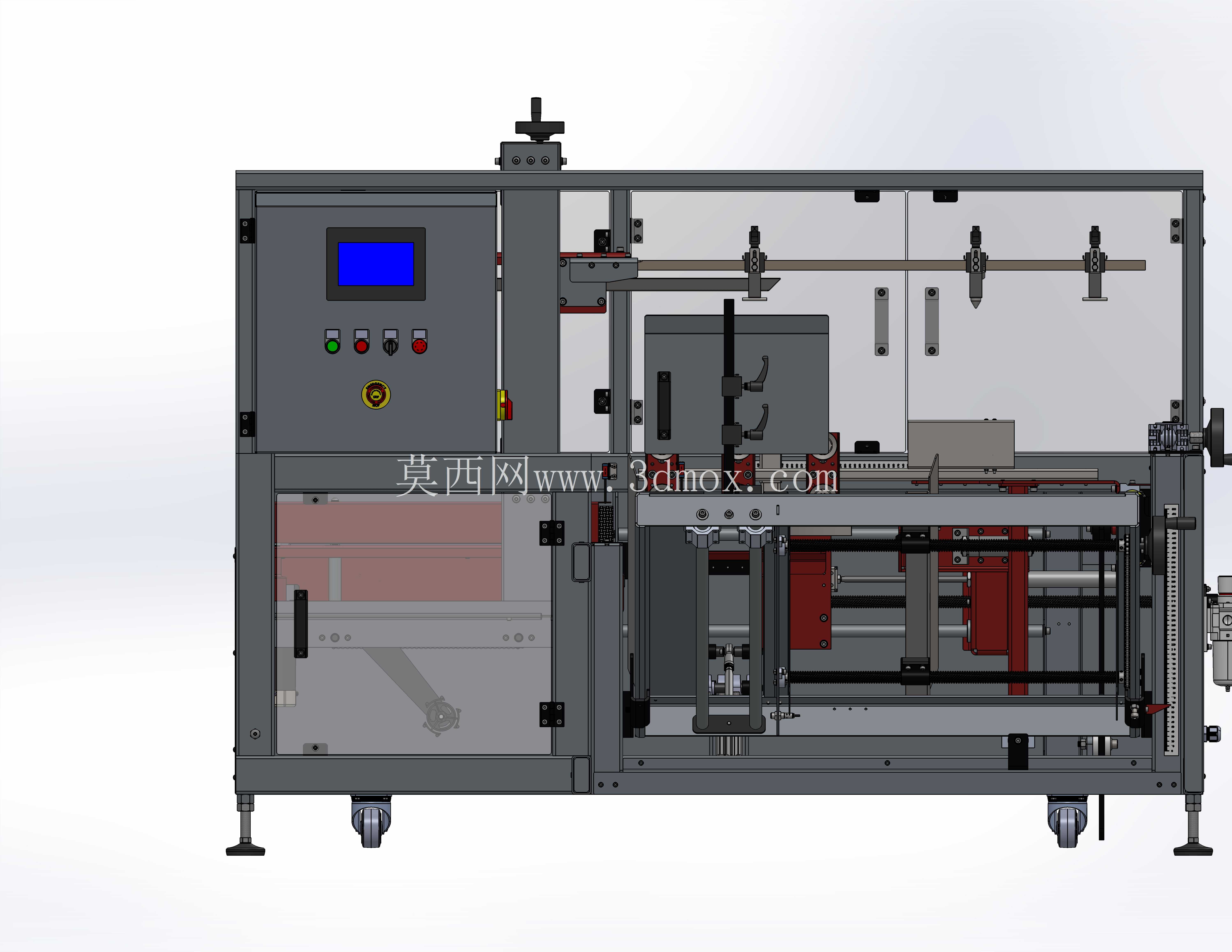

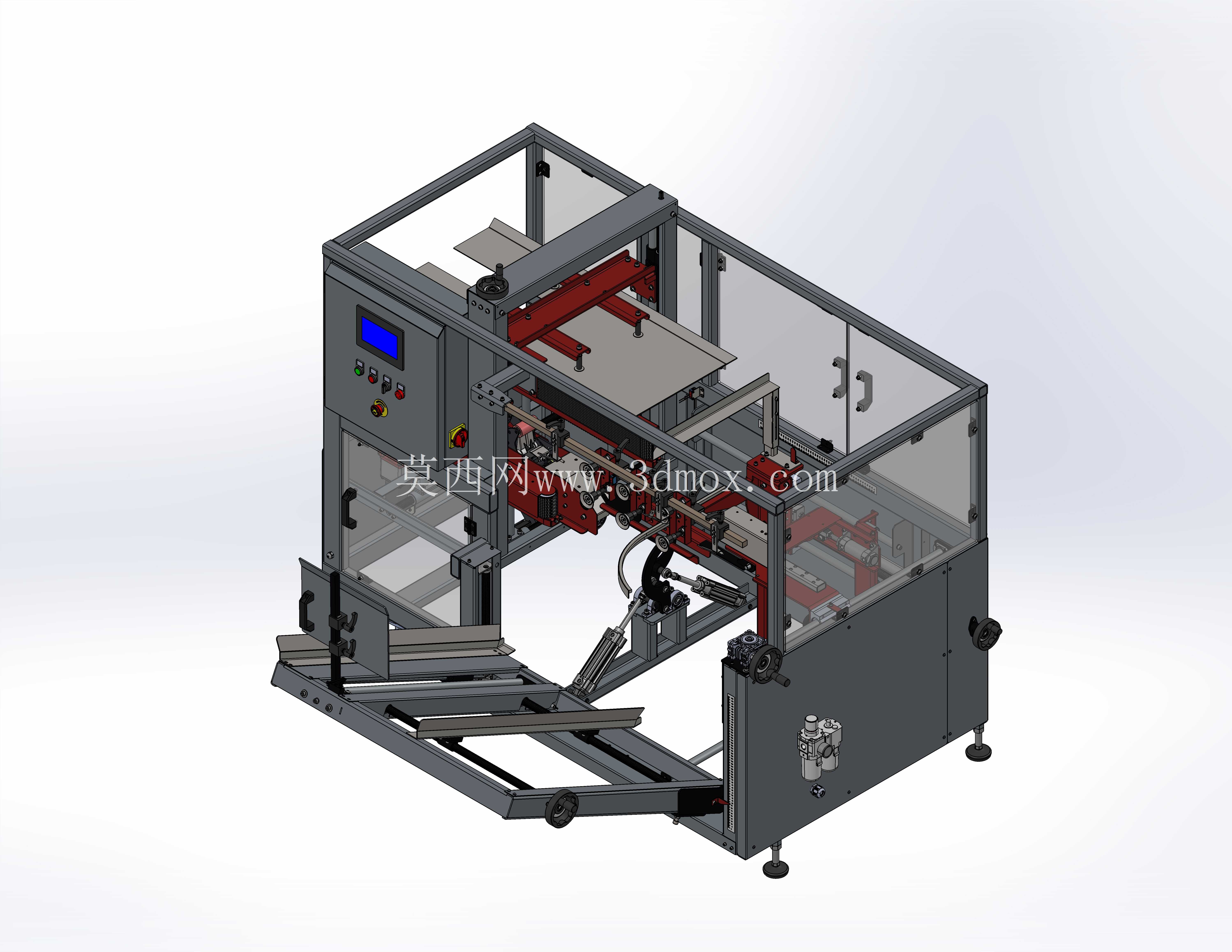

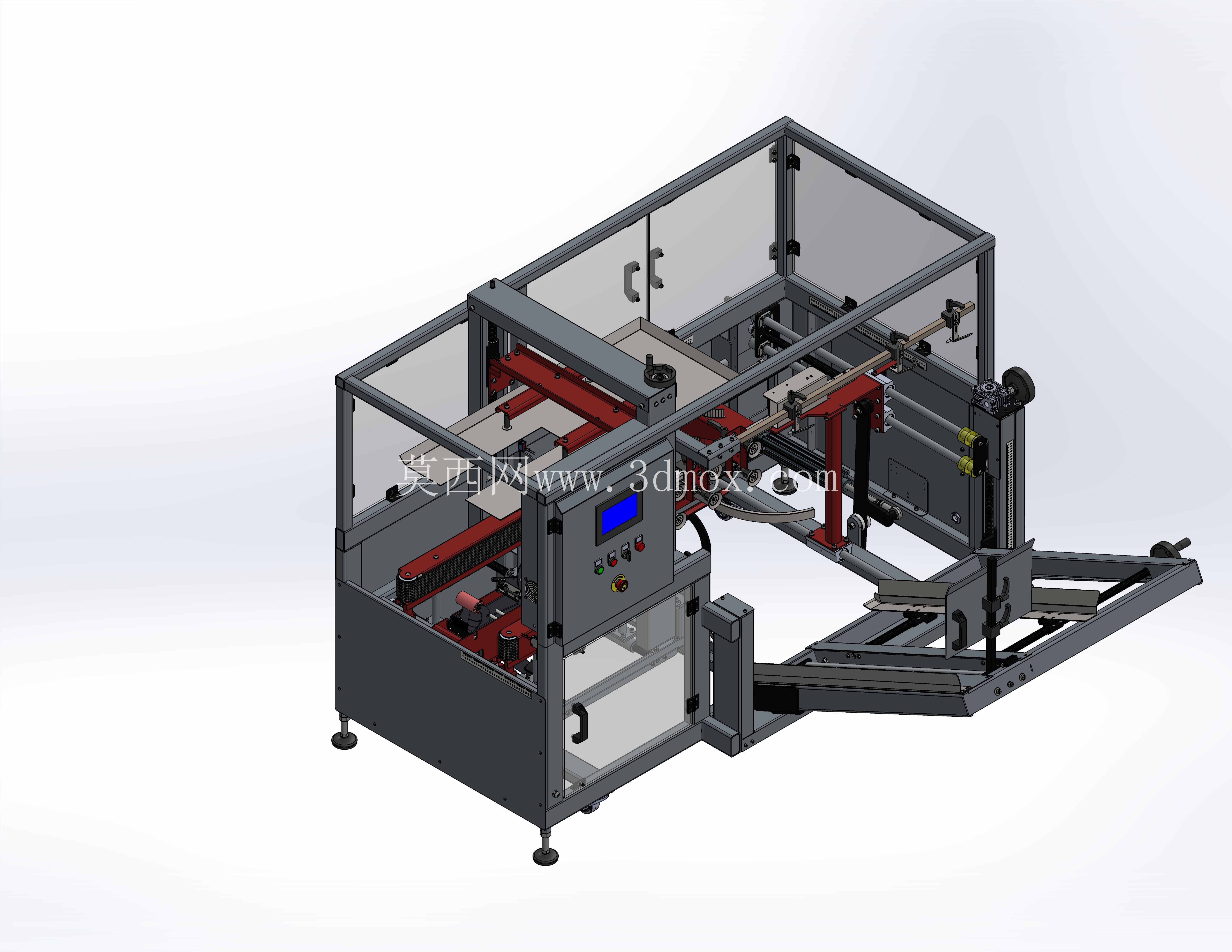

全自动纸箱开箱成型设备结构设计

这款开箱设备主要面向电商仓储、快消品生产、家电组装等需要批量完成纸箱包装前置工序的场景，替代传统人工折箱、封底的重复劳作，在包装产线的前端工位完成扁平纸箱的自动撑开、折底、胶带封底全流程作业，可直接对接后续的装箱、封箱工位，打通包装线前段的自动化断点。从实际产线适配来看，设备的进料端预留了扁平纸箱堆叠料仓，可一次性容纳数十个叠放的瓦楞纸箱，通过真空吸盘取料机构逐张吸取纸箱坯料，配合侧边的导向撑板将扁平状态的纸箱撑开为规整的立方箱体，过程中设置了纸箱到位检测机构，避免缺料、卡料时设备空运行造成的机构磕碰。设备的折底机构采用分步折边设计，先通过摆动拨杆完成纸箱短边折页的弯折，再通过推压结构完成长边折页的压合，折边动作的行程可根据常用纸箱的尺寸范围做调节，适配不同规格的常规瓦楞纸箱封底需求，折边完成后由底部的胶带输送机构完成一字型胶带封底，胶带的张紧力、切断位置都预留了调节位，可适配不同厚度的封箱胶带，避免胶带粘贴起皱、切断不彻底的问题。从结构设计思路来看，整机采用框架式铝型材搭配钣金护罩的主体结构，透明亚克力护罩覆盖设备的运动作业区域，既可以防护操作人员误触运动机构，也能直观观察内部的纸箱成型状态，方便快速排查卡料故障；设备的底部配置了可调脚杯，可根据产线的地面平整度调节设备水平度，同时也预留了脚轮安装位，方便产线布局调整时的设备移位。设备的操作面板设置在进料侧的上方位置，集成了运行状态显示屏、操作按钮与急停开关，操作人员可直接在进料侧完成参数设置、状态监控与故障复位操作，无需绕到设备其他工位操作。从安装边界来看，设备的整体占地尺寸适配常规包装车间的产线排布宽度，进料方向与出料方向呈直线贯通式设计，可直接对接滚筒输送线或者皮带输送线，不需要额外做转向接驳结构，设备的气源接口、电源接口都设置在设备后侧的下部位置，布线布管时可沿车间地面的线槽排布，不会占用设备两侧的操作空间。设备的运动机构多采用标准化的气动元件与直线导轨组件，日常维护时可快速更换易损件，吸盘、胶带卷这些耗材的更换位置都设置在护罩的可开启门处，不需要拆解整机护罩就能完成耗材更换，降低日常运维的时间成本。在实际工况适配中，设备的开箱速度可匹配中低速包装产线的节拍，不会出现前段开箱速度跟不上后段装箱速度的产能瓶颈，针对瓦楞纸箱的硬度差异，设备的吸盘吸力、折边机构的压合力度都可做对应调节，避免硬度过高的纸箱折边不到位，或者硬度过低的纸箱被压变形的问题。整机的传动结构做了对应的安全防护，所有齿轮、传动带位置都设置了固定式护罩，避免杂物卷入传动机构造成设备损坏，设备的各个运动工位都设置了对应的安全检测传感器，当护罩被意外开启或者人员肢体伸入作业区域时，设备会自动暂停运行，保障作业安全。
