日化产线块状皂类自动裹包设备结构

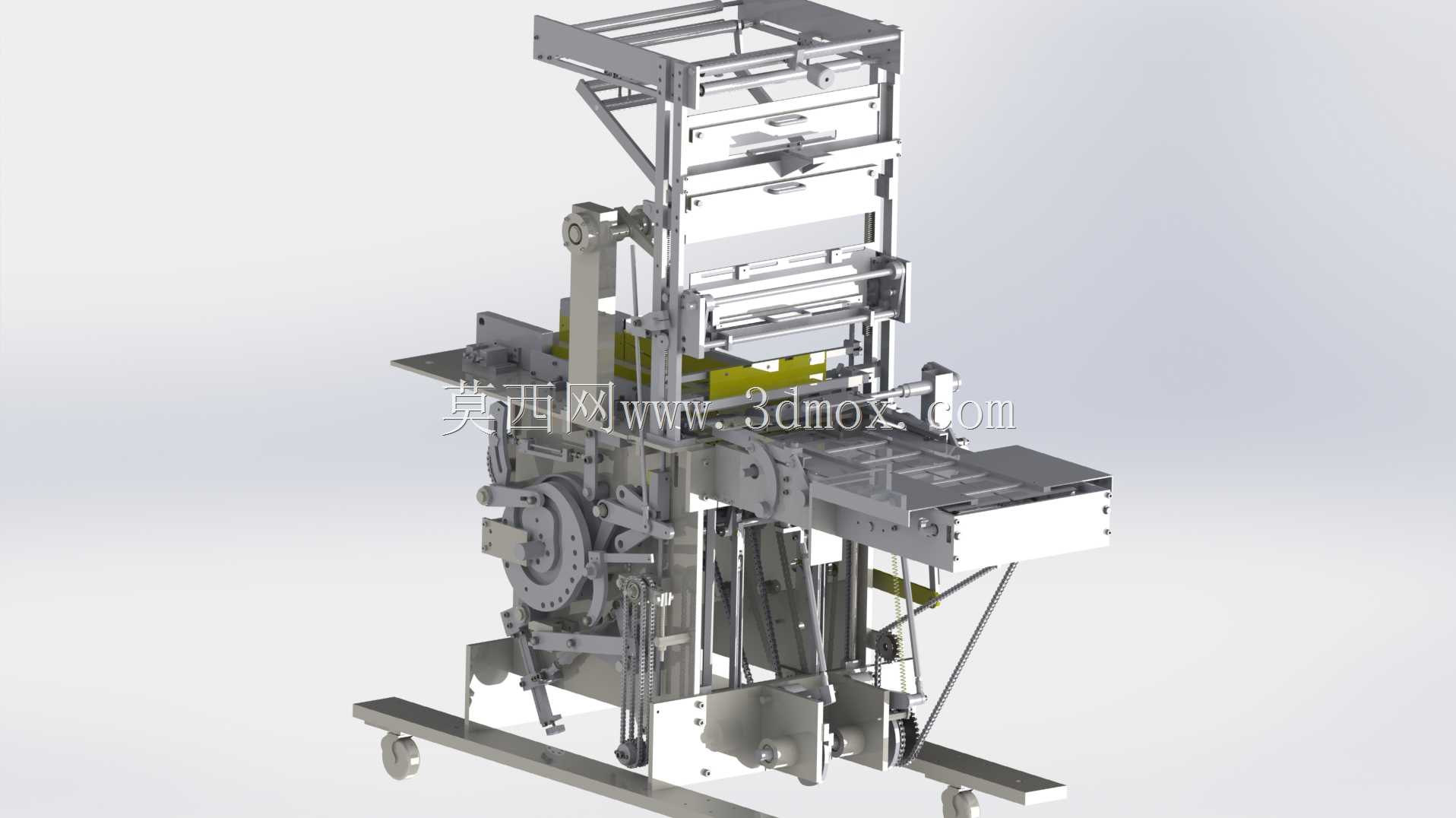

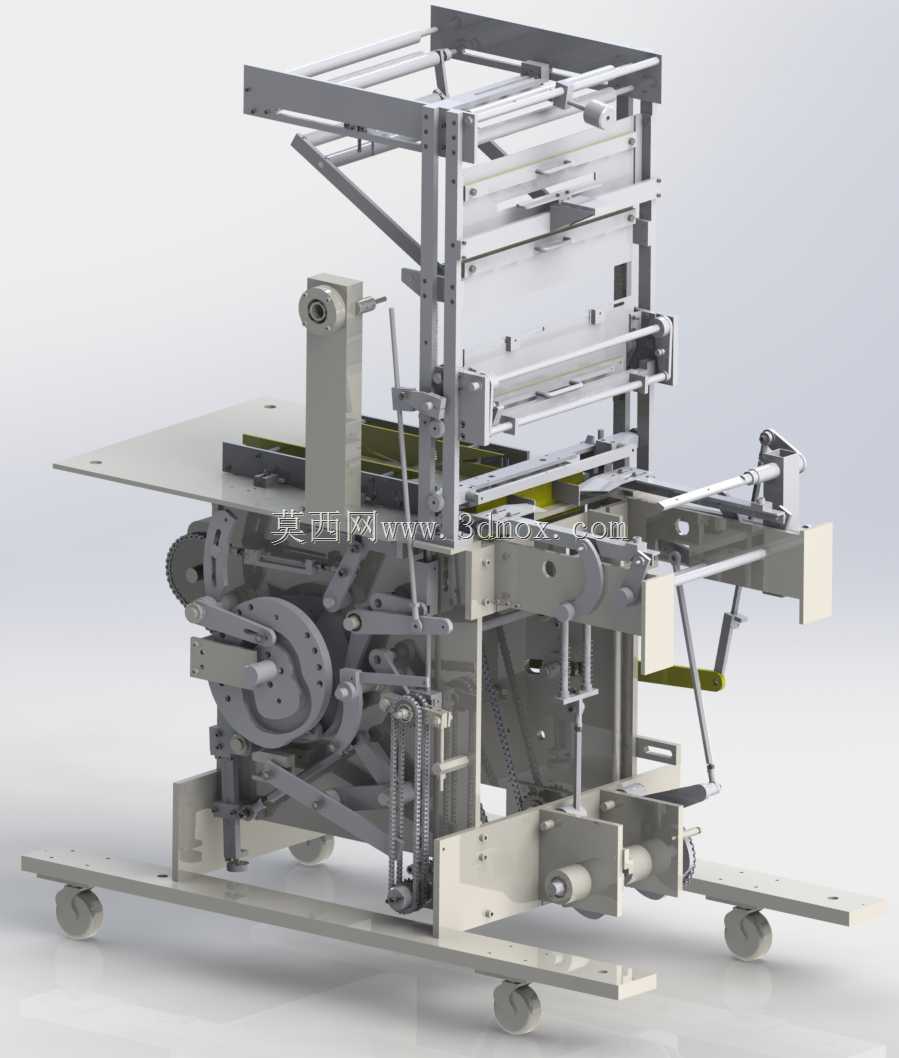

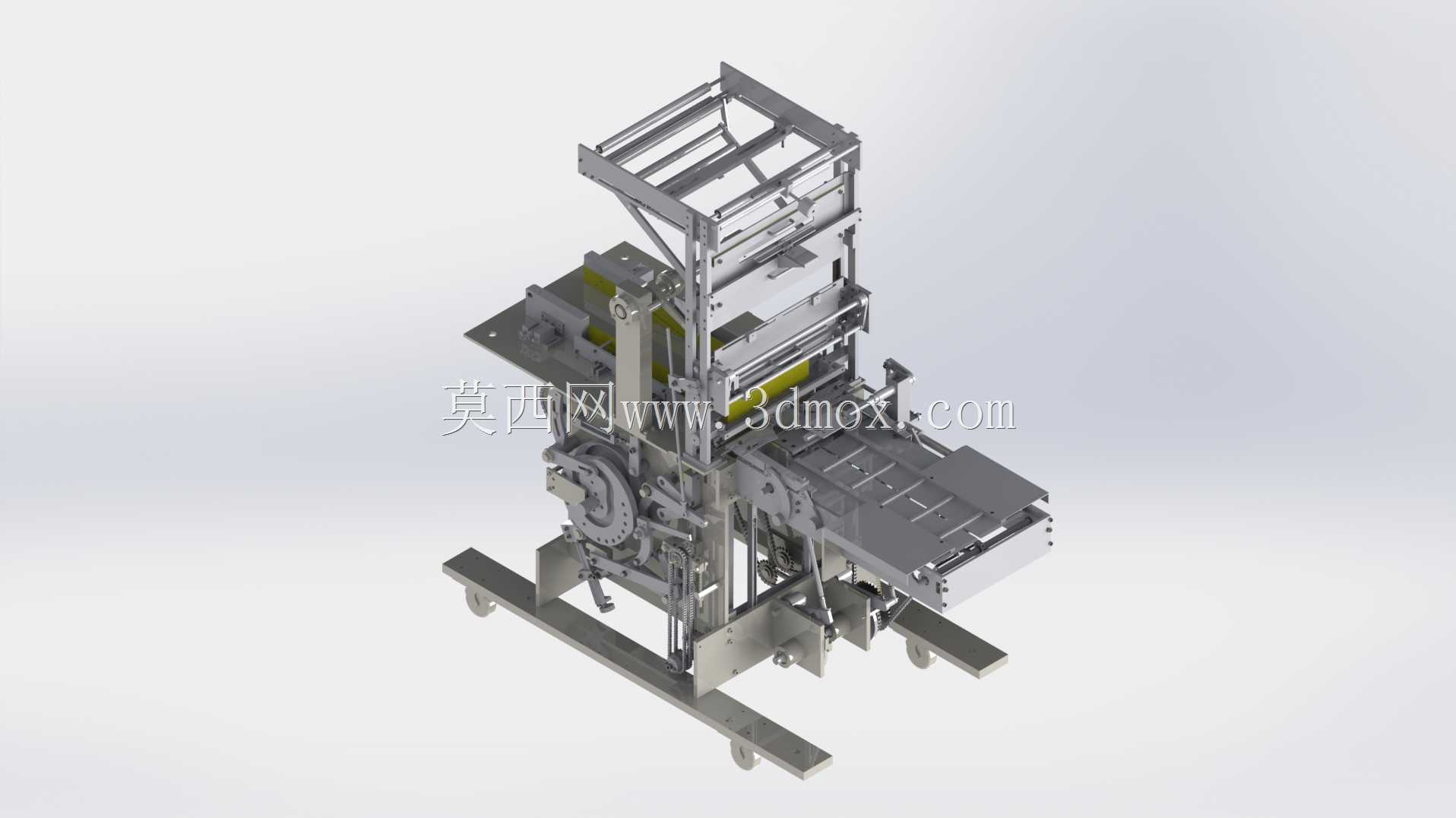

　　在日化快消品生产的后段工序里，块状皂类的裹包环节一直是衔接皂体成型与仓储物流的关键节点，这套设备的结构设计完全围绕日化车间皂类包装的实际工况展开，适配常规规格的香皂、洗衣皂、手工皂等块状产品的外层裹包作业，可直接对接前端的皂体压制成型、冷却定型产线，也能作为独立工位适配中小产能的半自动化生产场景。从整机的结构布局来看，设备采用立式分层排布的框架结构，底部设置带脚轮的安装底座，既满足车间内短距离移位调整的需求，也预留了地脚螺栓安装孔位，长期固定运行时可通过膨胀螺栓与地面刚性连接，抵消高速运行时的传动振动，整机的安装边界控制在长1.8米、宽1.2米、高2.3米的范围内，不需要额外开挖地坑，对车间层高的要求低，适配多数中小日化生产车间的场地条件。

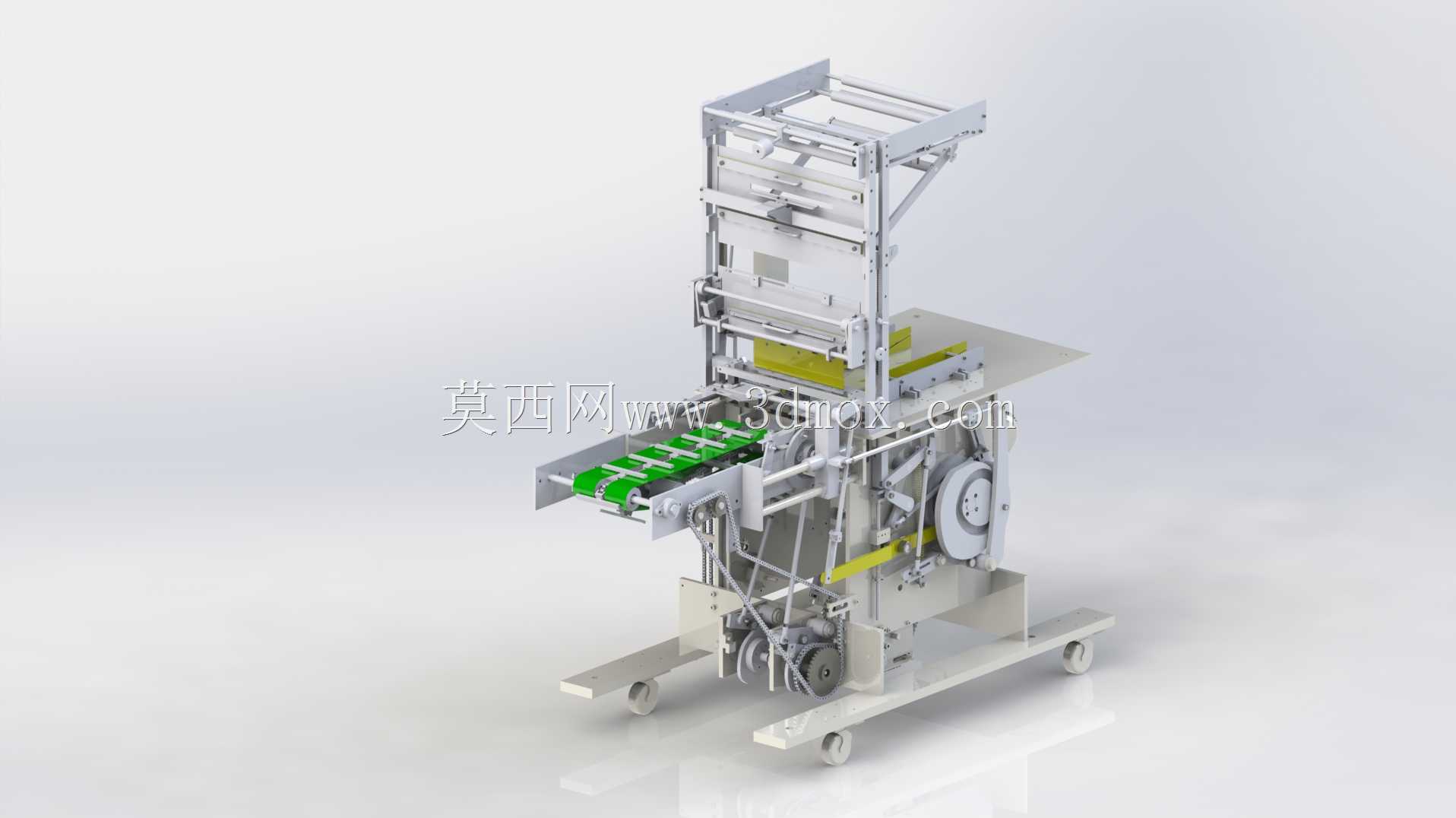

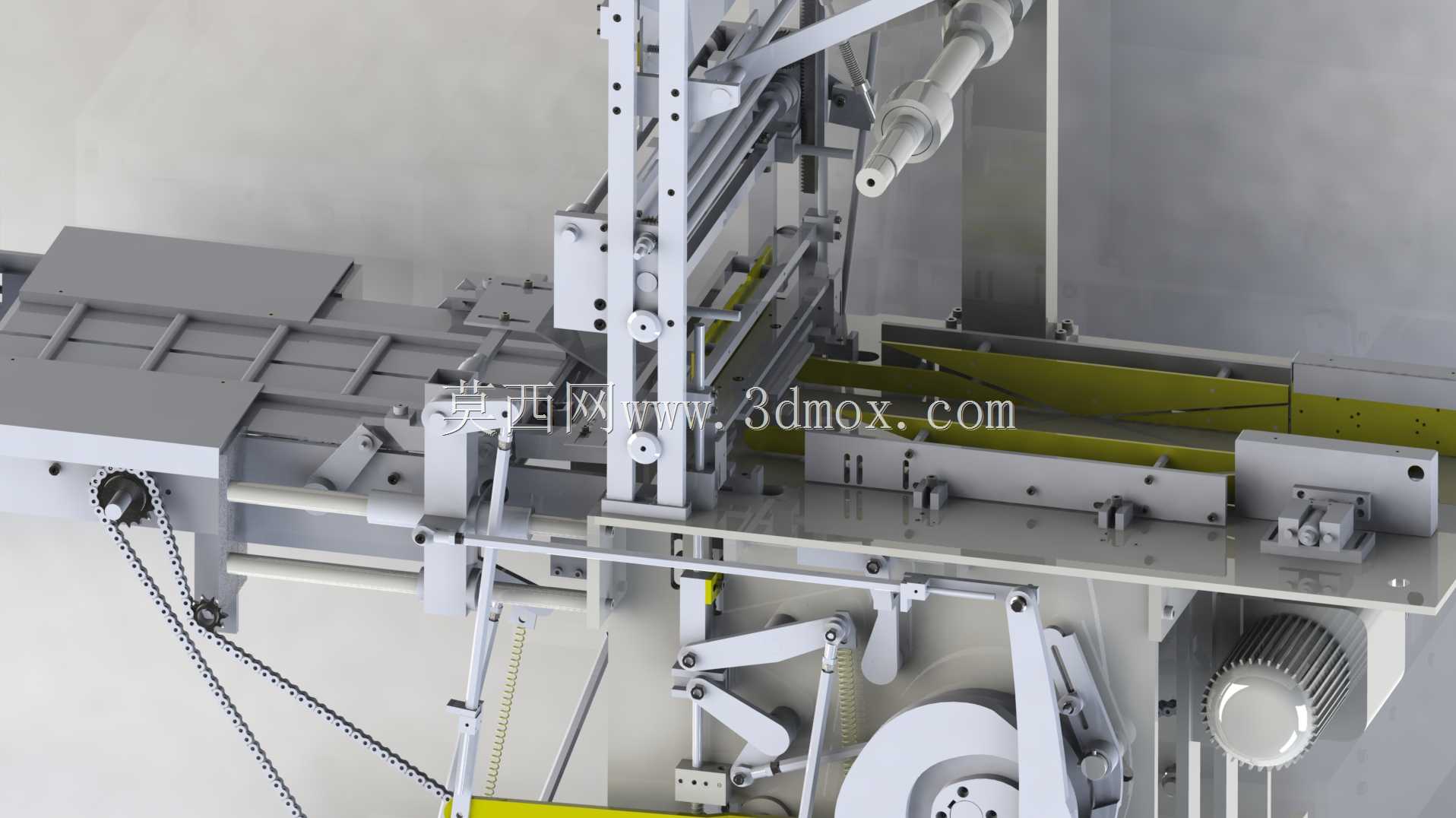

　　设备的进料端采用水平托板输送结构，托板表面做了防滑纹理处理，可承接前端输送过来的单块皂体，通过侧边的可调导向栏板定位，导向栏板的间距可通过手拧螺栓快速调整，适配厚度在15mm到40mm、长度在60mm到120mm范围内的不同规格皂体，不需要更换专用夹具，换型调整时间可控制在10分钟以内，适配多品类小批量的皂类生产需求。裹包执行机构采用立式升降的折边结构，配合侧边的同步牵引辊输送包装材料，包装材料可选用常规的蜡纸、复合塑料膜、铜版纸标签等常用皂类包装耗材，走膜路径设置了多组可调张紧辊，张紧力可通过辊轴端部的弹簧旋钮调整，避免走膜过程中出现偏移、褶皱的问题，折边工位的折板采用硬质阳极氧化铝合金材质，表面粗糙度控制在Ra0.8以下，折边过程中不会刮花包装表面的印刷图案，保证成品包装的外观一致性。

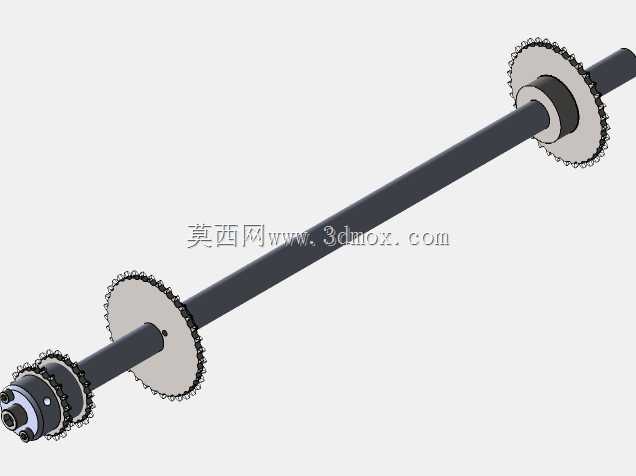

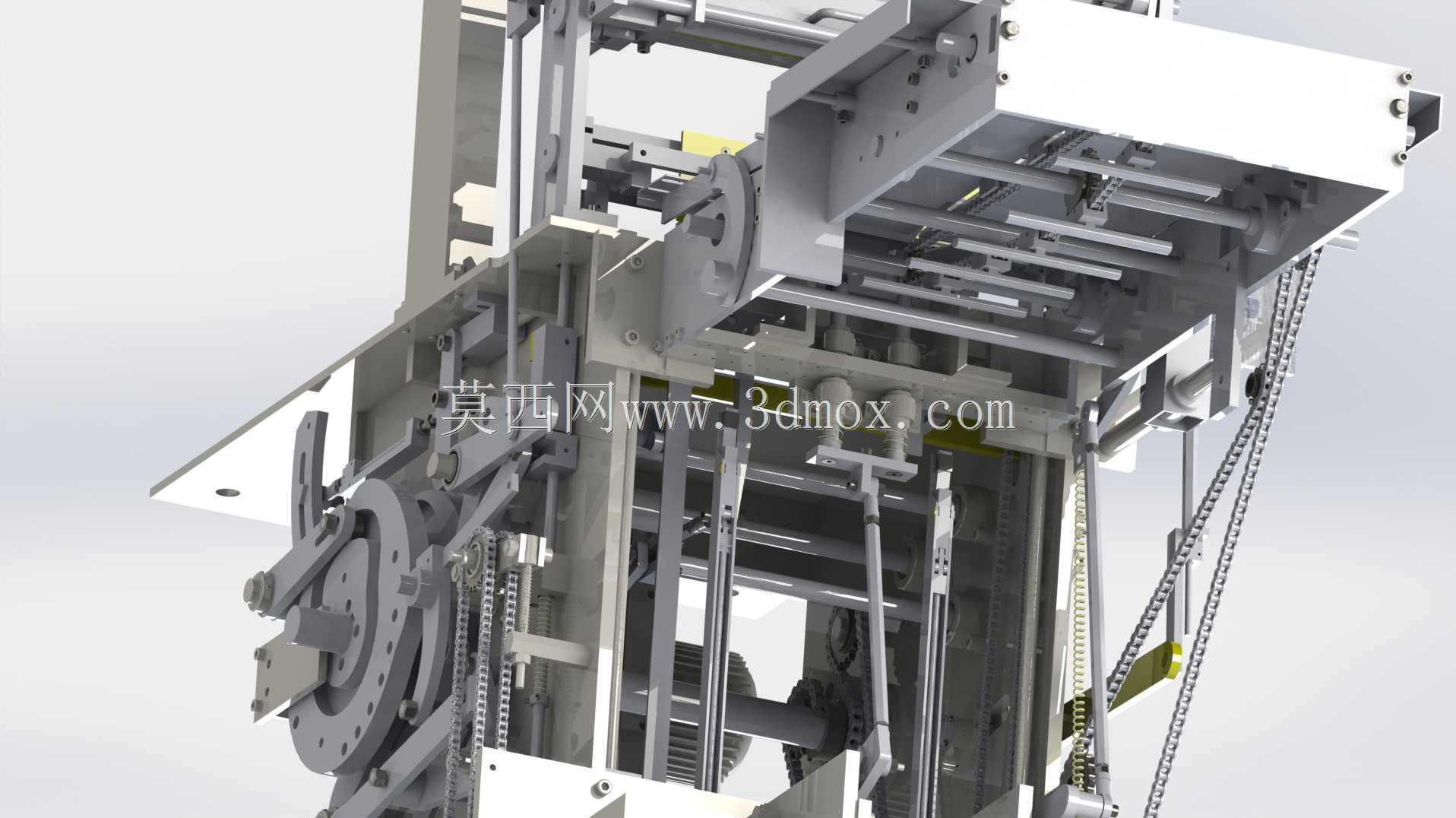

　　设备的传动系统集中布置在机身侧部的防护壳体内，采用同步带与齿轮组合的传动结构，主驱动电机的动力通过分配轴传递到进料、走膜、折边、出料各个工位，各工位的动作时序通过凸轮机构精准控制，不需要复杂的电控程序就能实现各动作的精准衔接，运行故障率低，日常维护只需要定期给凸轮副、传动轴承加注润滑脂即可，对车间运维人员的技术要求不高。出料端设置倾斜的导料滑板，裹包完成的成品皂体通过滑板滑落到下一工位的输送带上，滑板的倾斜角度可根据后续产线的高度调整，适配不同高度的对接设备。

　　在安全防护设计上，设备的所有传动部件外部都设置了透明亚克力防护挡板，挡板设置了安全联锁开关，一旦挡板被打开，设备会立即停止运行，避免操作人员误触运动部件造成工伤，机身的操作按钮集中布置在进料侧的操作面板上，包含启动、停止、急停、点动几个常用按钮，操作逻辑简单，一线操作人员经过简单培训即可上手。从建模的细节来看，这套结构完整还原了设备的所有运动部件的装配关系，包括各转轴的配合公差、紧固件的安装位置、调节机构的行程范围，在做产线布局仿真时，可以直接导入三维场景中模拟设备的运行动作，验证与前后端设备的对接干涉情况，也能作为同类裹包设备改型设计的基础参考框架，针对不同尺寸的包装产品调整对应工位的结构参数即可快速衍生出新的设备方案。设备的框架主体采用标准铝型材拼接搭建，不需要复杂的焊接加工，零部件的加工精度要求适中，多数机加工件采用常规的车铣工艺即可完成加工，制造成本可控，适合中小型设备厂商做批量化生产，也适合日化生产企业做旧产线的自动化升级改造，替代原有的人工裹包工位，提升包装环节的生产效率，减少人工接触皂体造成的二次污染问题。
