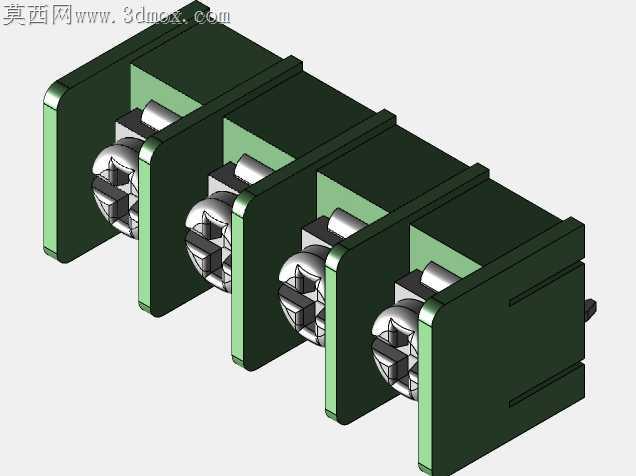

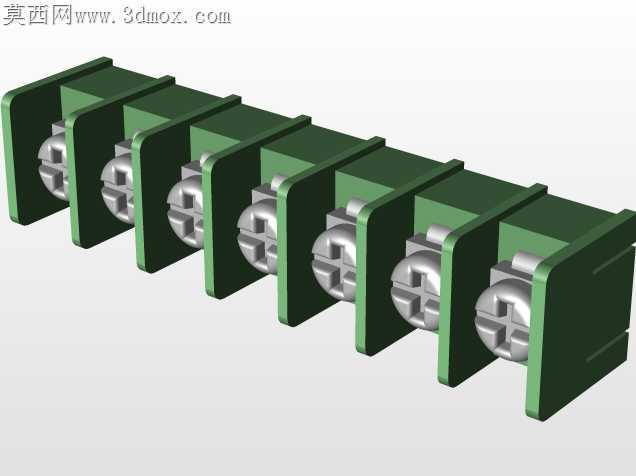

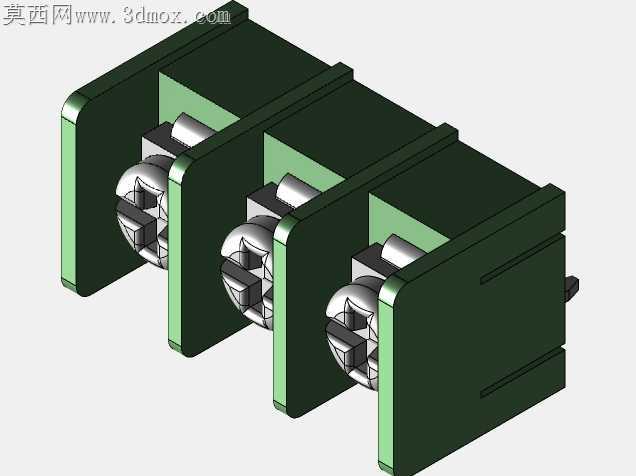

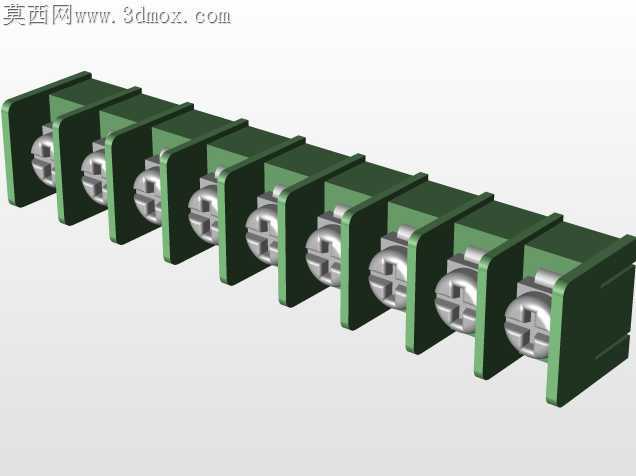

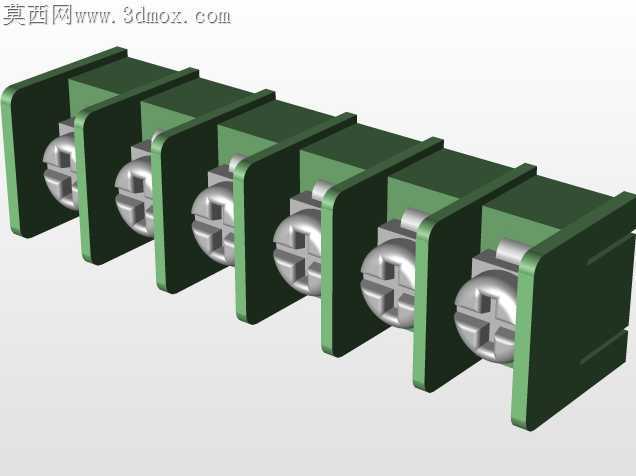

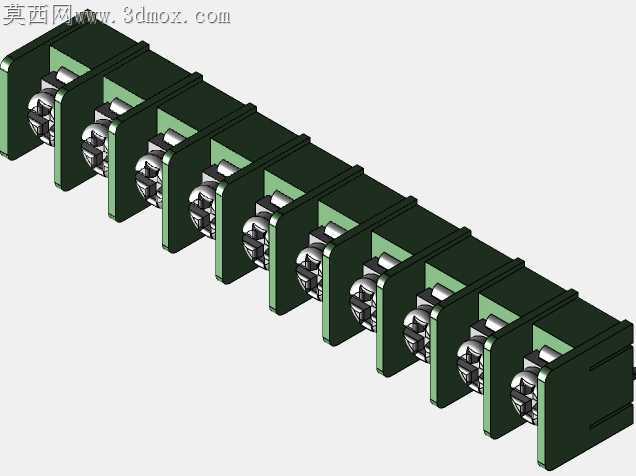

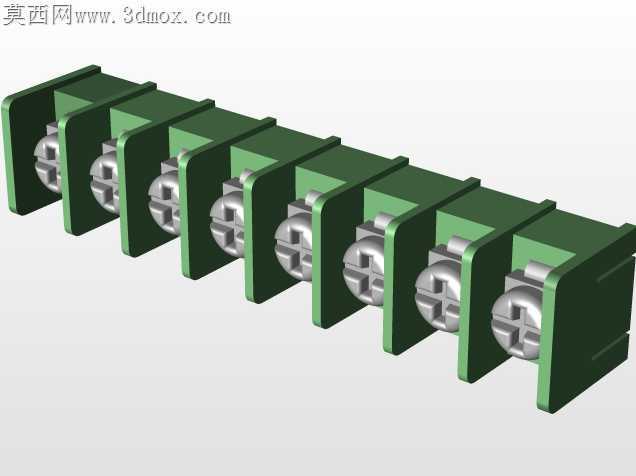

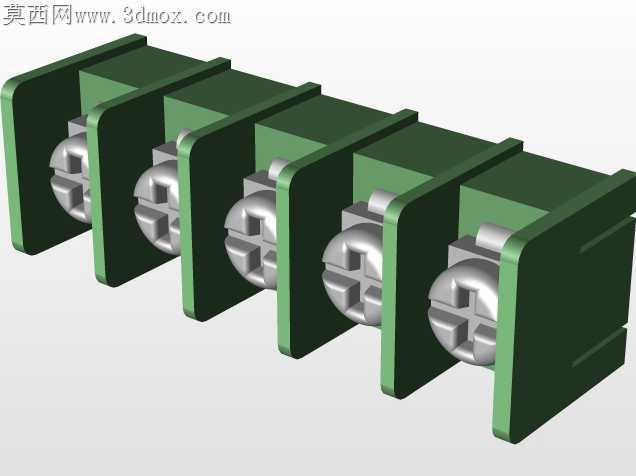

7.62mm间距多规格接线端子排设计

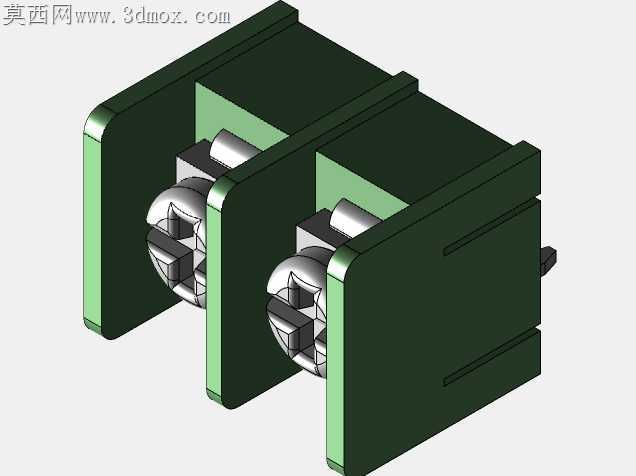

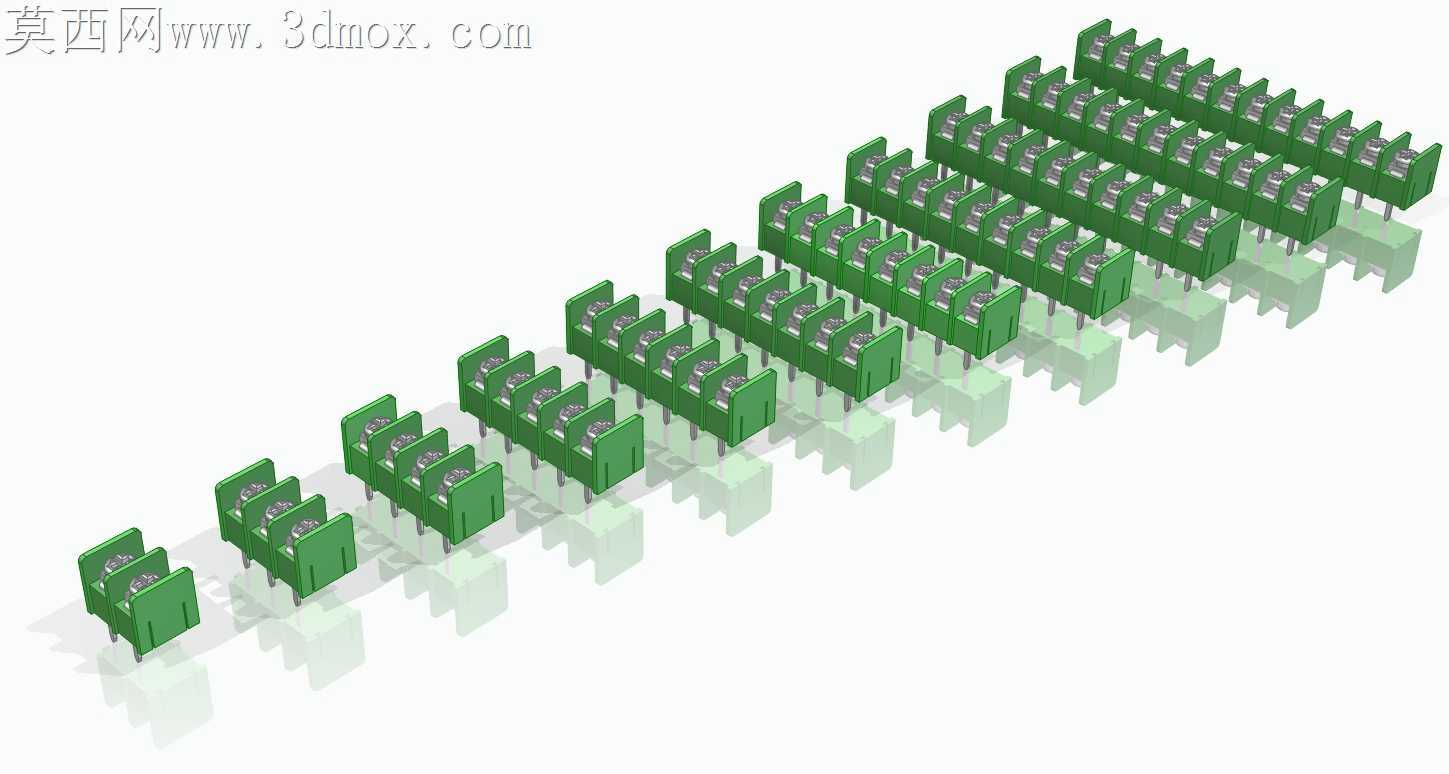

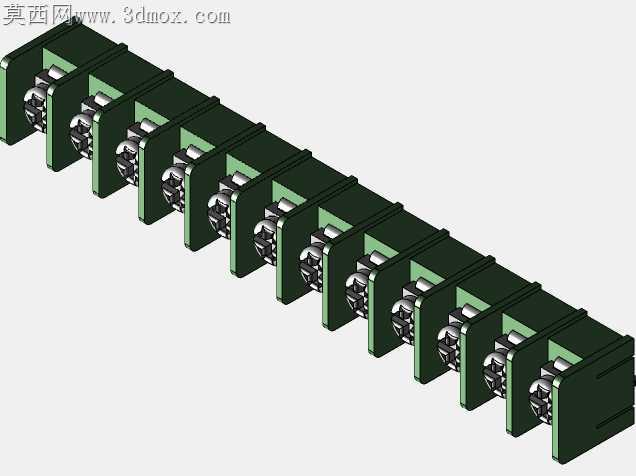

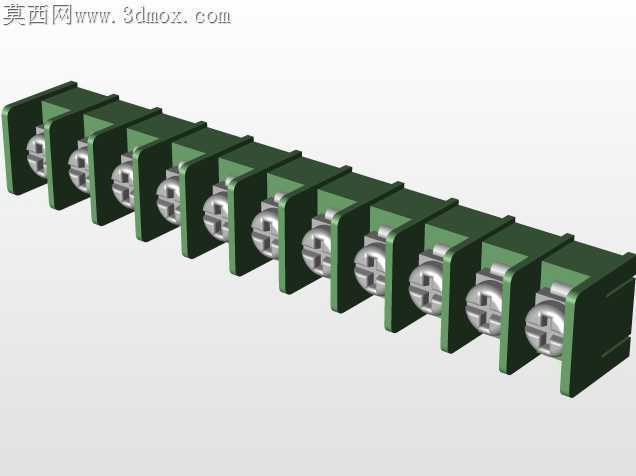

电气柜内布线时，接线端子的插针同轴度偏差、塑壳与针脚的配合间隙过大，往往会带来现场插线卡顿、长期使用后针脚松脱接触不良的隐患，这套7.62mm间距的接线端子排，在加工适配层面做了不少针对性的细节打磨。针脚与塑壳的过盈配合段特意做了0.02mm的滚花压痕，不是光滑直针结构，压入塑壳后能形成均匀的咬合应力，不会因为现场接线时的插拔外力出现针脚退针的问题，滚花段的长度刚好卡在塑壳壁厚的中间位置，既不会因为压入过深顶到塑壳内壁的走线槽，也不会因为咬合长度不足导致固定力不够。不同位数的端子排，塑壳侧边的拼接卡扣做了统一的公差带控制，2位到12位的单体模块拼接时，相邻塑壳的拼接面间隙控制在0.05mm以内，拼接后整排的针脚间距偏差不会累积，不会出现多pin拼接后排针插不进对应母座的问题，卡扣的倒扣角度做了15度的斜切处理，现场拼接时不需要额外工具，徒手就能卡紧，后期需要拆改位数时，用一字螺丝刀轻撬卡扣缝隙就能拆分，不会撬裂塑壳边缘。塑壳顶部的压线螺丝孔做了沉台导向设计，现场拧螺丝时，螺丝刀头不会打滑刮花塑壳表面，沉台的深度刚好覆盖螺丝头的全部高度，接线完成后螺丝头不会突出塑壳表面，避免相邻端子的螺丝头因为距离过近产生爬电风险。针脚露出塑壳底部的长度统一为3.2mm，刚好适配市面上常规厚度的PCB板波峰焊工艺，过炉时针脚的吃锡高度能稳定控制在1.5-2mm之间，不会出现针脚过长焊锡流到塑壳底部、或是针脚过短焊盘吃锡不足虚焊的问题。塑壳的内壁走线槽做了圆角过渡，没有尖锐的直角棱边，现场穿线时导线的绝缘皮不会被棱边割破，哪怕是多股软线剥线后没有压接冷压端子，直接插入接线孔，拧动压线螺丝时，导线也不会被内壁棱边卡断铜丝。不同位数的端子排，塑壳底部的定位柱位置做了统一的坐标基准，不管是几位的模块，贴装到PCB上时，定位柱到第一个针脚的距离完全一致，PCB设计时不需要针对不同位数单独调整定位孔坐标，能减少画板时的重复工作量。压线螺丝的底部做了压花垫片的一体化设计，不是螺丝直接压在导线上，拧动螺丝时垫片会平压在导线线芯上，不会因为螺丝转动扭断铜丝，压接后的导线能承受更大的拉拔力，符合电气布线的拉力测试要求。
