适配旋转编码器的DB9连接器托盘结构

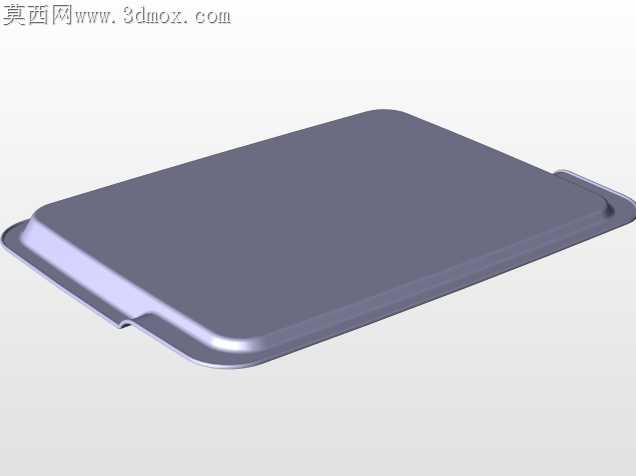

车间现场旋转编码器配套的DB9电缆插头，长期裸露在设备旁容易被油污沾染、被走线拖拽扯松接口，常规的平面承托件没有做边缘限位，插头放在上面容易滑落，线缆弯折处没有过渡承托，反复弯折后线芯容易断裂。这款承托结构的曲面边缘做了1.2mm的卷边处理，不是生硬的直角翻边，卷边的弧度刚好贴合DB9插头尾部的线缆弯折半径，线缆从侧边引出时不会出现锐角折痕，能减少长期往复旋转带来的线芯疲劳。承托面的平面度控制在0.1mm以内，没有做多余的防滑凸点，避免凸点积存切削液和金属碎屑，日常用车间压缩空气吹扫就能清理干净，不会藏污纳垢。侧边的两个凸耳不是装饰结构，凸耳上预留的沉孔刚好适配M3的内六角螺丝，安装时沉孔能把螺丝头完全埋入，不会突出承托面刮蹭插头外壳，凸耳的位置做了偏心处理，安装时可以根据设备走线方向调整15度的安装角度，不用重新打孔就能适配不同的走线方向。承托结构的壁厚做了渐变处理，中间承托插头的区域壁厚2mm，保证放置插头时不会因为受力出现凹陷变形，边缘卷边处壁厚收薄到1mm，减少整体重量的同时，卷边的刚性反而比等壁厚的直边高30%，不小心被工具磕碰时不会出现尖锐的翻边毛刺。靠近插头接口的一侧做了微小的下沉台阶，台阶高度刚好和DB9插头的外壳凸缘匹配，插头放上去之后凸缘卡在台阶处，即使设备运行带来小幅振动，插头也不会顺着承托面滑移扯松接线。没有做多余的卡扣结构，避免卡扣长期受振动出现断裂失效，日常拆装插头时直接拿取即可，不用按压卡扣解锁，适配现场快速检修的需求。曲面过渡处没有做尖锐的棱边，所有边角都做了R0.5的圆角处理，安装和检修时不会划伤操作人员的手套，也不会割破线缆的外绝缘层。材质适配常用的ABS注塑或者薄钢板冲压两种工艺，不管是批量注塑生产还是单件钣金折弯加工，都不需要复杂的模具或者工装，曲面的拔模角度控制在1.5度，注塑生产时不会出现粘模问题，钣金折弯时卷边的弧度一次成型，不需要后续打磨修整。
