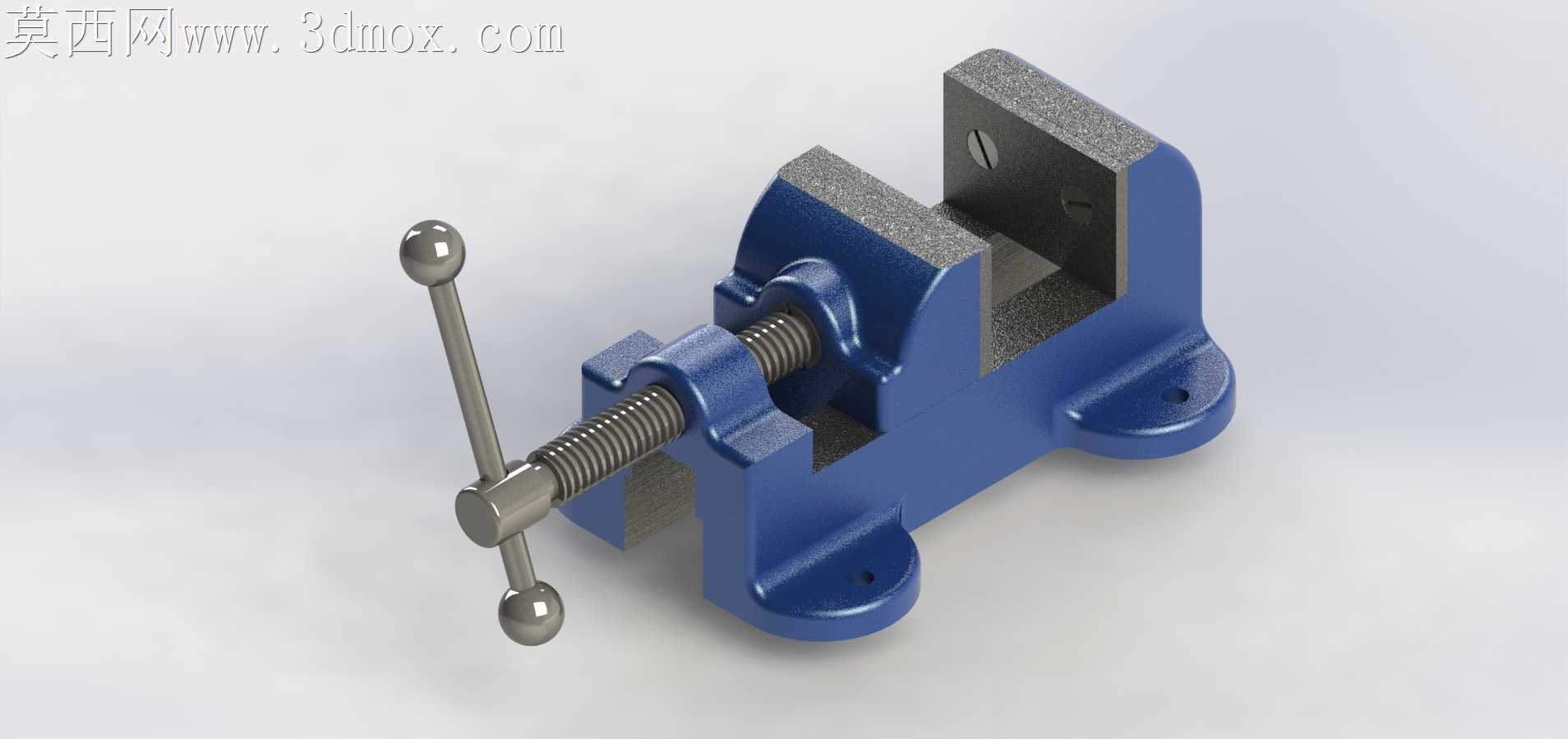

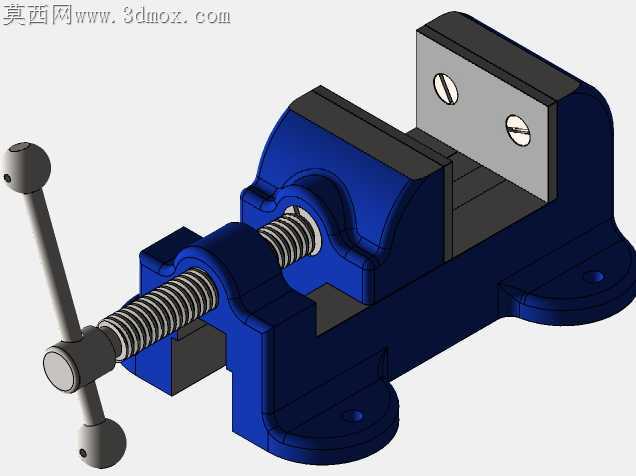

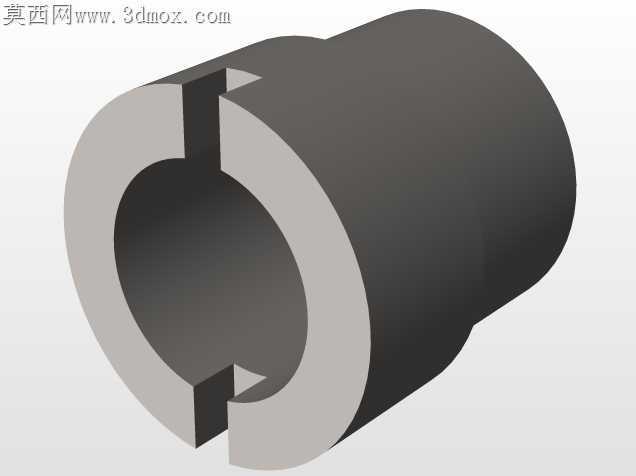

铸造碳钢台虎钳夹持工装结构设计

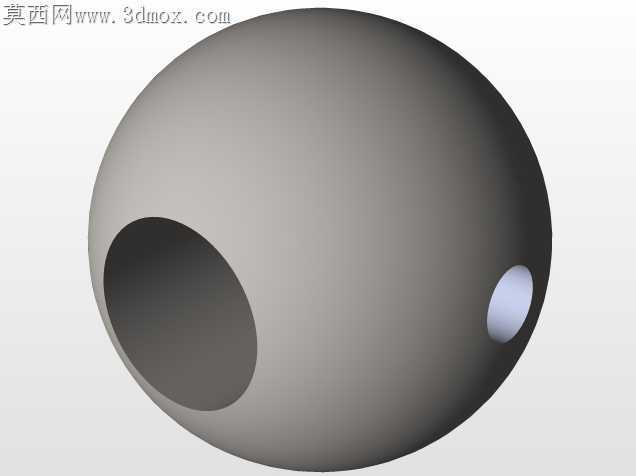

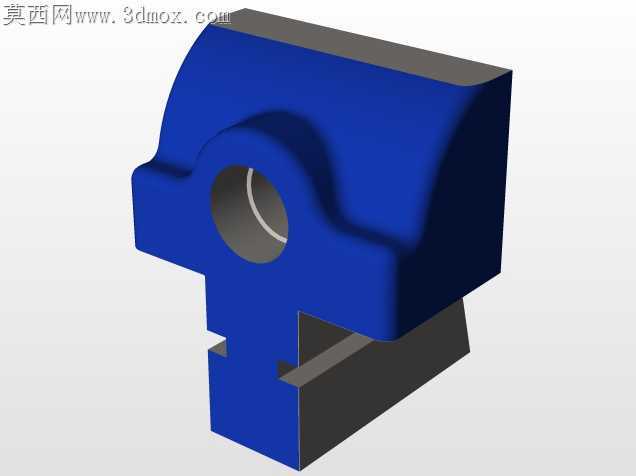

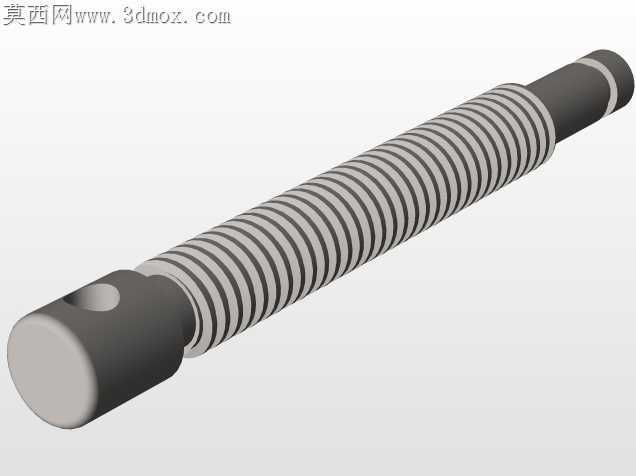

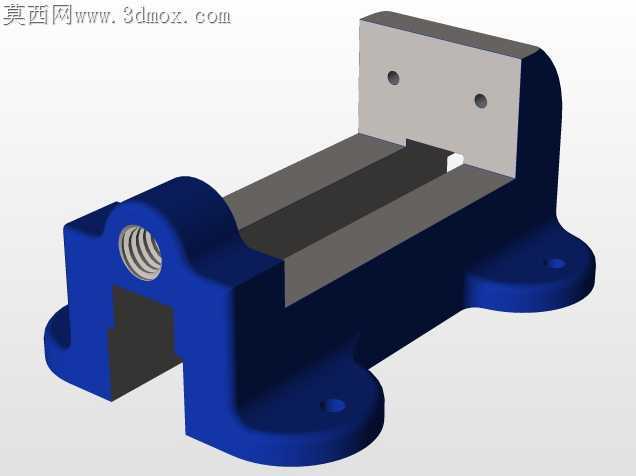

车间日常夹持作业里，普通台虎钳常出现钳口咬合错位、底座固定孔受力开裂、丝杆传动卡滞的问题，这款铸造碳钢台虎钳在结构优化上做了针对性的细节调整，完全贴合金工车间的高频使用工况。固定钳身的底部安装耳做了加厚圆弧过渡，没有采用常见的直角凸台结构，避免螺栓锁紧时应力集中在耳座根部，长期敲击工件时也不会出现耳座崩裂的情况，两个安装孔的孔位周边做了沉台锪平处理，螺栓锁紧后头部完全沉入沉台，不会突出底座表面刮伤工件或者磕碰操作人员。活动钳身与固定钳身的配合导轨采用了燕尾式嵌合结构，配合间隙控制在0.02到0.05毫米之间，既不会因为间隙过大导致夹持时钳身上翘，也不会因为间隙过小在铁屑进入导轨后出现滑动卡滞，导轨面的边缘做了1毫米的倒角，日常清理铁屑时不会刮伤清洁用的毛刷，也能减少边缘的应力集中。丝杆部分采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，夹持大尺寸硬质工件时不会出现滑牙，丝杆两端的支撑轴颈做了抛光处理，与固定钳身的支撑孔配合处预留了润滑脂存储槽，日常维护时只需在端部注入少量润滑脂就能保证长时间传动顺畅，不会出现丝杆抱死的情况。钳口的咬合面采用了交叉网纹滚花设计，滚花深度控制在0.3毫米，既能保证夹持工件时不会打滑，又不会因为滚花过深在软质工件表面留下难以去除的压痕，钳口板通过内六角沉头螺钉固定在钳身上，磨损后可以快速更换，不需要整体报废钳身。操作手柄采用了球形端头设计，相比直杆手柄，球形端头在施加夹紧力时不会硌手，转动手柄时即使手上沾有切削液或者油污也不会打滑，手柄与丝杆的连接采用了通孔穿装结构，手柄可以在丝杆的孔内自由滑动，夹紧工件时可以根据需要调整力臂长度，狭小空间操作时也能灵活转动。整个钳身采用铸造碳钢材质，相比铸铁材质的台虎钳，抗冲击性能提升明显，金工车间里偶尔需要用锤子敲击工件校正时，钳身不会出现脆性断裂，表面的喷涂处理做了磨砂质感，不容易沾附油污，日常清理只需用棉纱擦拭就能保持整洁，固定钳身的后侧预留了小型砧台平面，日常可以用来做小型零件的校直、錾切作业，不需要额外移动工件到其他砧台，提升了作业效率。
