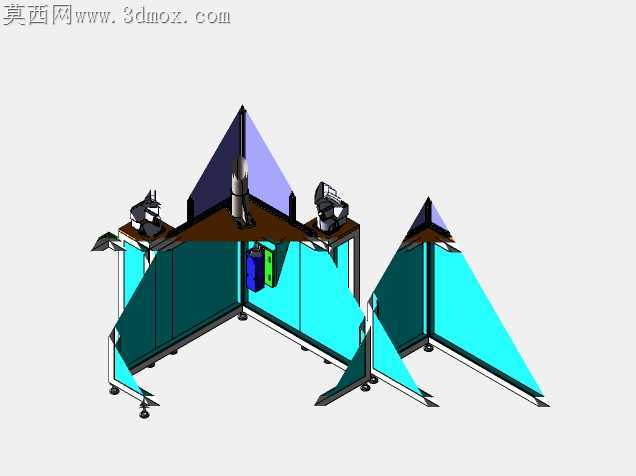

布兰森配套旋转式多工位超声波焊接工作站

多工位旋转焊接设备落地现场最容易出现的工位偏移问题，在这套方案里通过框架式铝型材基座的刚性设计做了针对性规避。常规旋转焊接台多采用单立柱支撑转台，长时间承受焊头下压冲击力后，转台平面度会出现0.02mm以上的偏移，直接导致塑料件焊接溢料不均、焊缝强度不达标的批量不良。这套方案的转台支撑采用三角分布的承重脚轮搭配中心定位轴，每个工位下方都对应设置了可调支撑脚，焊头下压时的冲击力直接传导到地面框架，不会让转台承受额外弯矩，连续运行三个月的工位重复定位精度仍能控制在0.01mm以内。

工位外侧的遮光防护板没有采用常见的整块亚克力固定安装，而是做了分段式的快拆结构，每块防护板通过侧边的快速插销固定在铝型材框架上，日常更换焊头、清理焊渣的时候不需要拆掉整面防护，单块板拆卸耗时不超过十秒。防护板选用的浅蓝色半透明材质，既可以阻挡超声波焊接产生的弧光飞溅，又能让操作人员清晰观察工位内的焊接状态，不会因为全封闭防护无法及时发现工件放偏的异常。

配套的Nachi机器人安装位没有做死固定结构，而是在基座上预留了三组不同间距的安装孔位，可以根据焊接工件的尺寸大小调整机器人的安装位置，小工件焊接时把机器人靠近转台中心，缩短机械臂运动行程提升节拍，大尺寸工件焊接时把机器人外移，扩大作业覆盖范围。焊头安装侧预留了快换接头接口，换产时不需要重新走气管和信号线，插拔接头就能完成不同规格焊头的更换，单批次换产时间能压缩到十五分钟以内。

旋转工位的分隔挡板做了斜边切角处理，不会在转台转动时和外侧防护板产生剐蹭，挡板的高度刚好超过工件上沿5cm，既可以挡住焊接时可能飞溅的塑料碎屑，又不会影响操作人员取放工件的操作空间。设备底部的脚轮搭配了可调支撑脚，移位时降下脚轮就能推动设备转场，到位后升起支撑脚把设备调平，不需要额外打膨胀螺丝固定，适配小批量多批次的柔性生产车间布局调整需求。电气安装槽隐藏在铝型材框架的凹槽内部，所有走线都不会外露在设备外侧，避免日常清理时水、碎屑进到线路里造成短路故障，走线槽的盖板同样采用快拆结构，检修线路时不需要拆解框架就能打开线槽排查问题。
