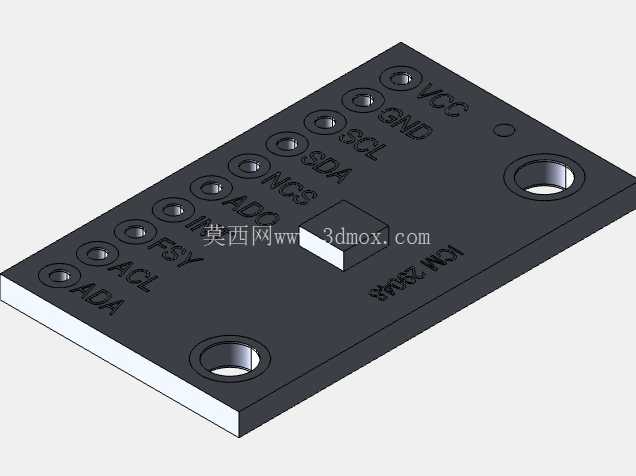

在做小型穿戴设备、无人机飞控、机器人姿态感知单元的结构适配时,最先要敲定的就是传感模块的安装边界与引脚排布,这款九轴MEMS传感模块的设计,完全贴合嵌入式集成场景的实际装配需求。从板型来看,模块采用标准矩形PCB布局,板身预留两个对角布置的金属化安装孔,孔径适配M2规格的固定螺丝,安装时不需要额外设计转接支架,直接可以通过铜柱或者螺丝固定在设备主控板的预留位,两个安装孔的中心距经过校准,刚好匹配多数开源飞控、小型机器人主控板的通用安装孔位,能减少结构设计时的重复定位工作量。

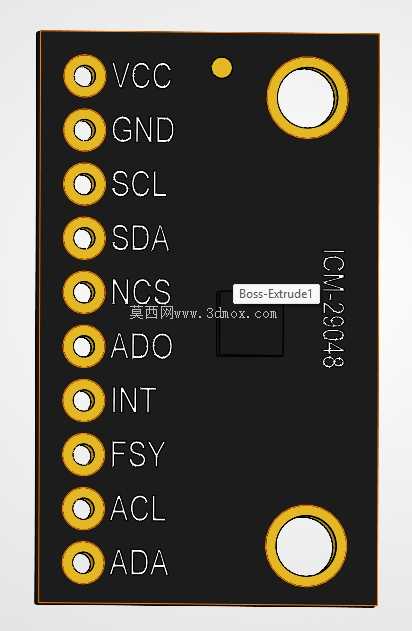

引脚排布上,模块将所有通讯与功能引脚沿单侧直插排列,从VCC、GND电源引脚开始,依次排布I2C通讯所需的SCL、SDA引脚,SPI通讯片选NCS引脚,地址选择ADO引脚,中断触发INT引脚,功能同步FSY引脚,加速度计校准ACL引脚,数据就绪ADA引脚,所有引脚间距采用标准2.54mm排针间距,既可以直接焊接排针做直插式连接,也可以根据设备内部空间需求焊接卧贴排针,甚至直接飞线连接到主控板对应引脚,适配不同紧凑程度的设备内部空间。电源引脚的位置放在引脚序列最前端,布线时可以优先走电源线,减少电源走线对通讯信号的干扰,GND引脚紧邻VCC布置,也方便在引脚根部就近布置滤波电容,降低电源纹波对MEMS传感单元采样精度的影响。
模块核心的ICM-20948芯片布置在板身中心位置,避开了安装孔的应力传导区域,固定螺丝时的装配应力不会直接传递到芯片封装上,能避免因为PCB形变导致的传感零点偏移问题。芯片周边的布线做了等长处理,I2C与SPI通讯线的长度差控制在极小范围内,高速通讯时不会出现信号时序错位,保证九轴数据采样的同步性。板身的丝印标注清晰,每个引脚的功能定义直接印在对应引脚旁,焊接和调试时不需要反复查阅手册,能减少接线错误的概率,板身角落还预留了定位圆点,SMT贴片加工时可以通过视觉识别快速定位,提升批量生产时的贴片良率。
从实际应用场景来看,这款模块可以直接集成在小型无人机的飞控板上,提供三轴加速度、三轴陀螺仪、三轴磁力计的九轴运动数据,为飞控算法提供姿态解算的原始数据,支撑飞行器的自稳、悬停、航向锁定等功能;也可以嵌入到智能穿戴设备中,捕捉人体的动作姿态,实现动作识别、步数统计、运动姿态矫正等功能;在工业场景下,还可以安装在小型自动化设备的运动部件上,监测部件的振动、倾斜状态,为设备的 predictive maintenance 提供运动数据支撑。模块的低功耗设计特性,也适配电池供电的便携设备,不需要额外增加电源管理电路,直接通过3.3V电源供电即可稳定工作,减少外围电路的设计工作量。
做三维建模时,这个模块的所有尺寸都按照实际实物1:1还原,包括板身厚度、引脚高度、安装孔的沉台深度、芯片封装的凸起高度,在做设备整体装配干涉检查时,可以直接导入模型进行空间校验,不需要反复打样验证装配间隙。引脚的建模精度控制在0.1mm以内,做PCB封装适配时可以直接提取模型的引脚坐标,生成对应的封装库,减少封装绘制时的尺寸测量误差。安装孔的位置也做了精确校准,导入装配体后可以直接和设备壳体的固定柱做配合约束,快速完成模块的虚拟装配,验证布线空间是否充足,排针插拔时是否会和周边结构件产生干涉。
在结构设计层面,模块的板边做了圆角处理,没有尖锐的直角毛刺,装配时不会划伤设备内部的连接线,板身的阻焊层采用黑色哑光设计,减少强光环境下的反光,在做光学定位的设备中使用时,不会因为板身反光干扰光学传感器的识别。芯片表面的丝印标识清晰,建模时也还原了丝印的位置与内容,方便生产调试时快速识别芯片型号,排查焊接错误。模块整体的厚度控制在2mm以内(不含排针),可以嵌入到厚度10mm以内的超薄设备中,比如智能手环、卡片式定位器等对空间要求极高的产品,不需要为模块预留过多的竖向空间,帮助结构工程师压缩设备整体厚度。
- 全部评论(0)
- 模板大小: 12.87 MB
- 售价:5金币
- 下载次数: 94
- 系统要求: STEP / IGES,Rendering,STL
- 软件分类: 传感器
