多层悬臂式管线敷设支撑固定构件

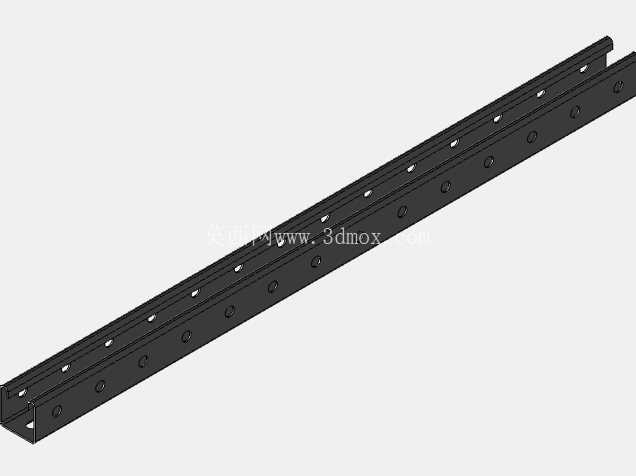

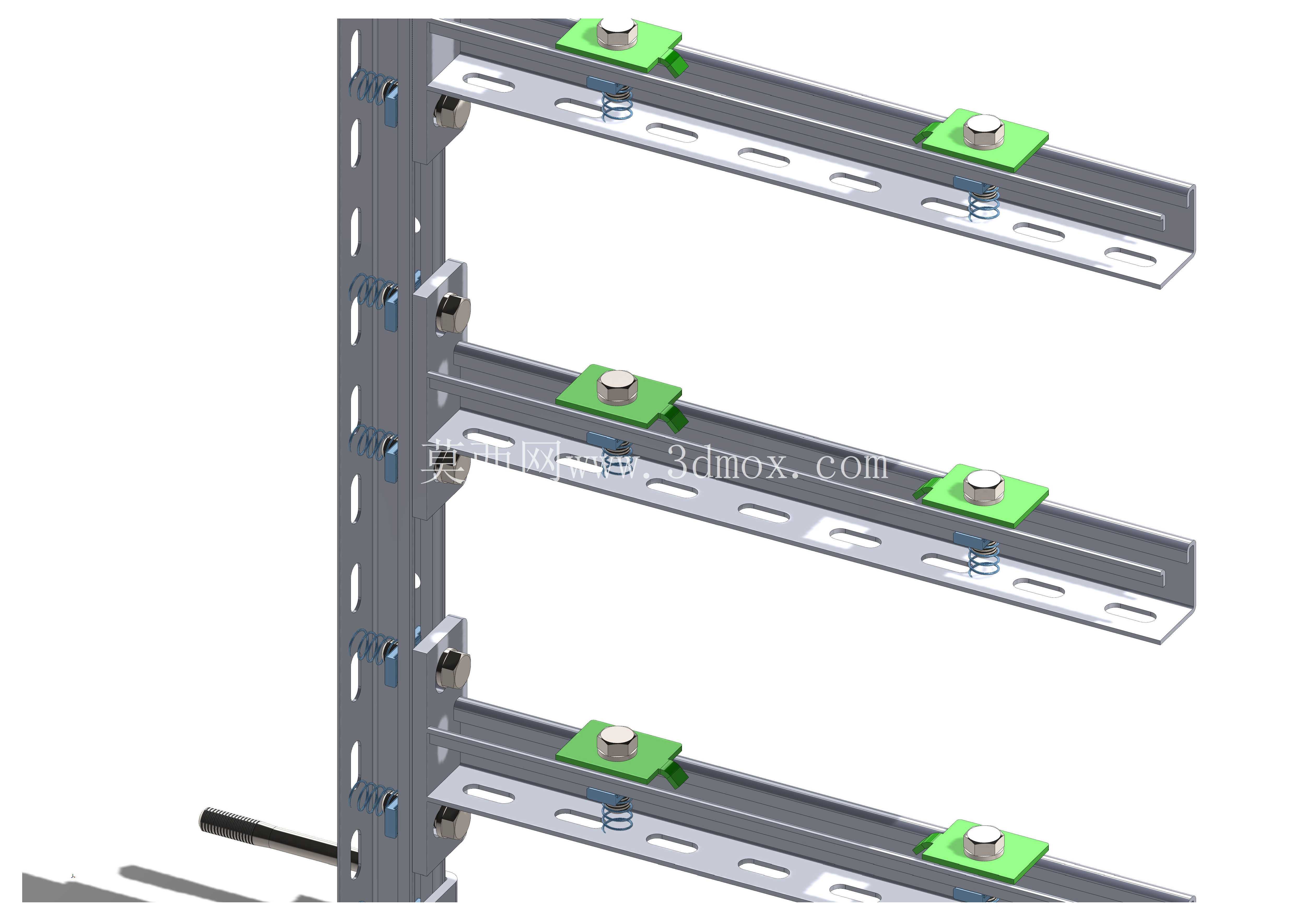

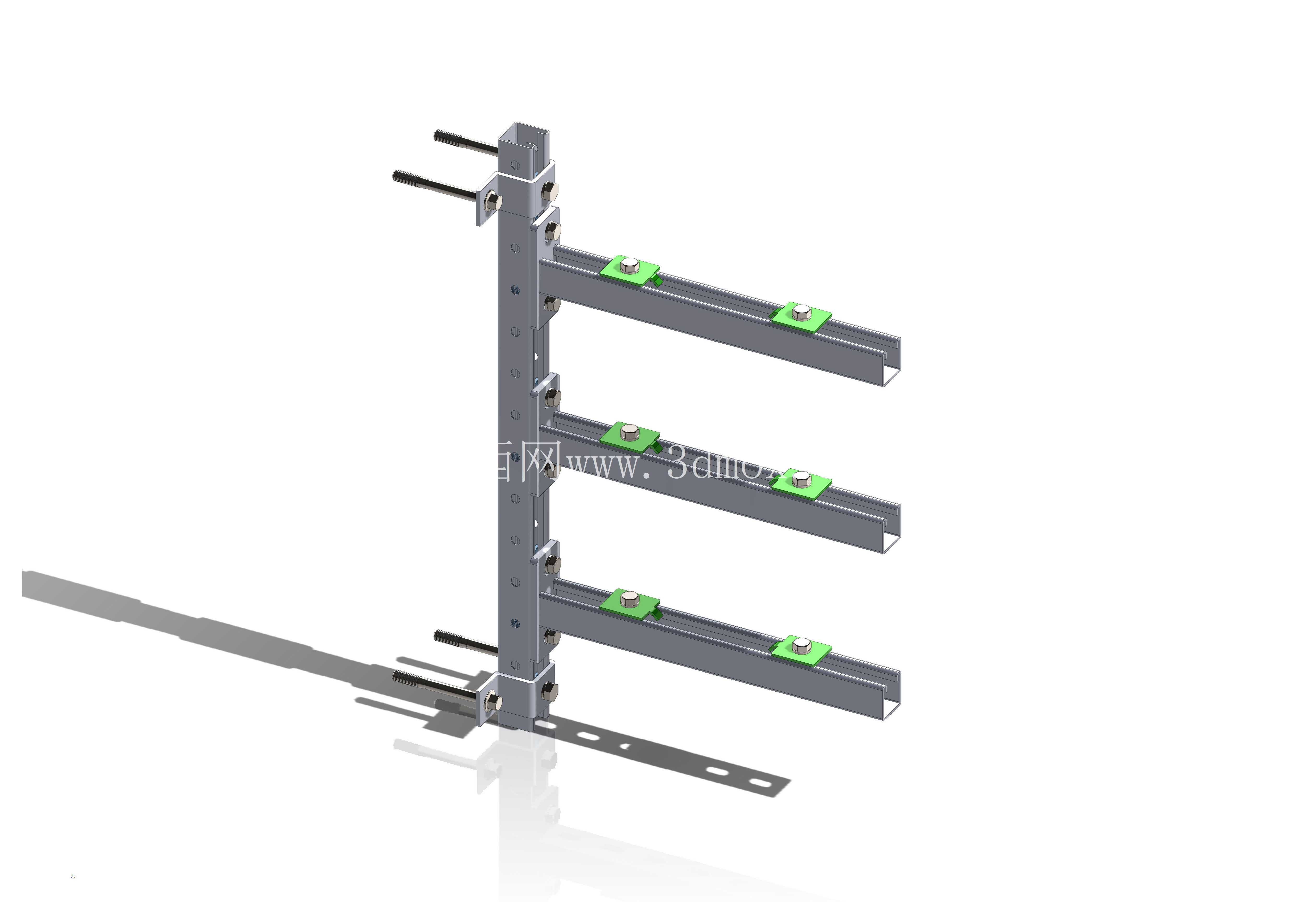

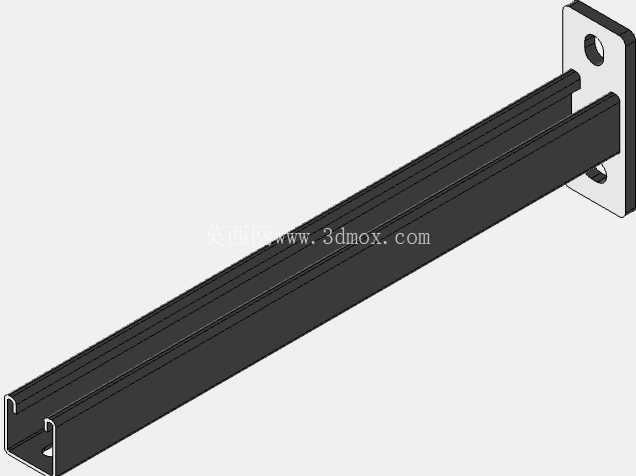

这类多层悬臂支撑构件，主要应用在工业厂房、市政管廊、设备机房的竖向墙面管线敷设场景中，用来分层承托电缆桥架、流体管路、小型仪表线槽等线性排布的工程构件，替代传统的现场焊接支架，减少现场动火作业的工作量，提升管线排布的规整度。从结构设计来看，竖向主立柱采用槽型截面型材加工，立柱背面预留了穿墙固定的长杆螺栓结构，安装时可直接穿过墙体预留孔位，在墙体另一侧通过锁紧螺母完成主立柱的固定，这种固定方式能适配不同厚度的墙体，同时避免在墙面打膨胀螺栓带来的基材开裂问题，尤其适合轻质砌块墙体、预制装配式墙体的支架安装场景。主立柱的正面沿高度方向等距预留了多组安装孔位，每层悬臂托架的高度可以根据现场敷设管线的外径、排布层数灵活调整，不需要额外在立柱上钻孔，适配现场施工的灵活调整需求。每层悬臂托架采用等边角钢或者C型冷弯型材制作，托架与主立柱的连接位置采用L型角码配合螺栓锁紧，连接节点处预留了长圆孔，允许托架在水平方向有小幅的位置调整空间，抵消现场安装的尺寸误差。托架表面设置的绿色防滑固定件，是用来卡紧敷设的管线或者桥架底部，避免管线在长期使用中因为震动、热胀冷缩出现横向滑移，固定件的位置可以沿着托架的长度方向滑动，适配不同宽度的桥架或者不同排布间距的管路。从安装边界来看，主立柱的总长度适配400mm间距的墙体龙骨或者结构预留点，每层悬臂的伸出长度满足常规小口径管线、轻型桥架的荷载要求，安装完成后整体结构的投影宽度不会占用过多的通道空间，适合在狭窄的设备夹层、管道井侧壁使用。设计过程中，首先考虑的是现场安装的便捷性，所有构件都采用预制化加工，现场只需要通过螺栓拼接即可完成组装，不需要焊接、打磨等二次加工工序，降低现场施工的技术门槛。其次是荷载的分层传递，每层悬臂承受的竖向荷载通过连接角码传递到主立柱上，再通过主立柱上下两端的固定螺栓传递到墙体结构上，节点位置的螺栓选型满足抗剪、抗拉的力学要求，避免长期荷载下出现节点变形。另外，构件的所有外露边缘都做了钝化处理，避免安装过程中划伤施工人员，表面采用镀锌或者喷塑处理，适配潮湿、多尘的工业环境，提升构件的使用寿命。在实际选型应用中，这类支架可以根据现场的管线层数需求，灵活增减悬臂托架的数量，不需要更换主立柱，当后期管线扩容时，只需要在预留孔位上加装对应的托架即可，减少后期改造的材料成本。不同于传统的单臂支架，这种多层一体式的主立柱设计，减少了墙面的固定点数量，降低了对墙体结构的破坏，同时多层托架共用一根主立柱，也减少了材料的用量，相比分散安装的独立支架，整体成本更低，排布更加整齐美观，方便后期的管线维护、检修作业。在管线排布密集的区域，这类支架还可以并排安装，通过横向连杆把相邻的主立柱连接成整体，提升整体结构的抗侧移能力，适配大跨度、大荷载的桥架敷设需求。
