110kV级OPH母线支撑安装结构

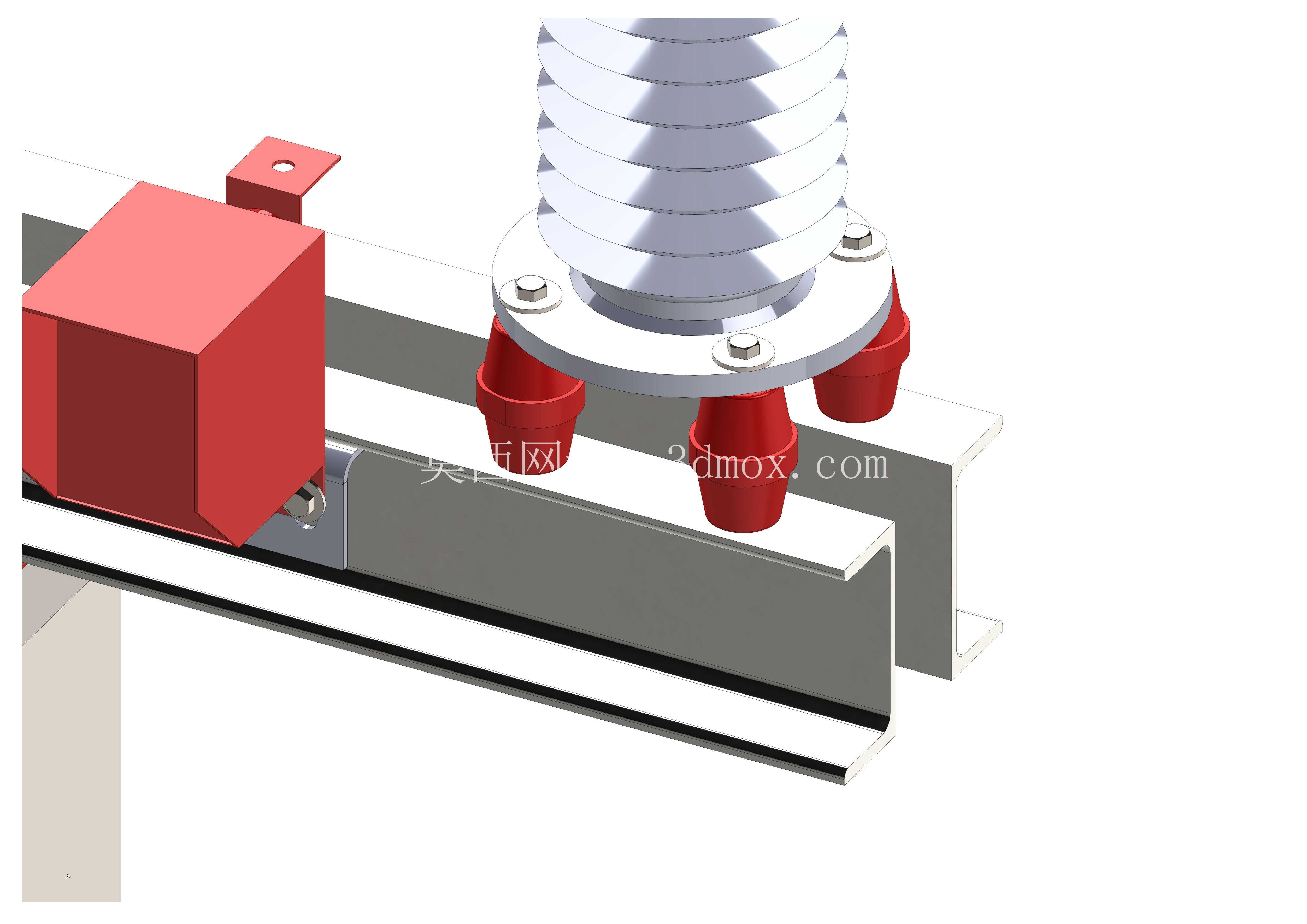

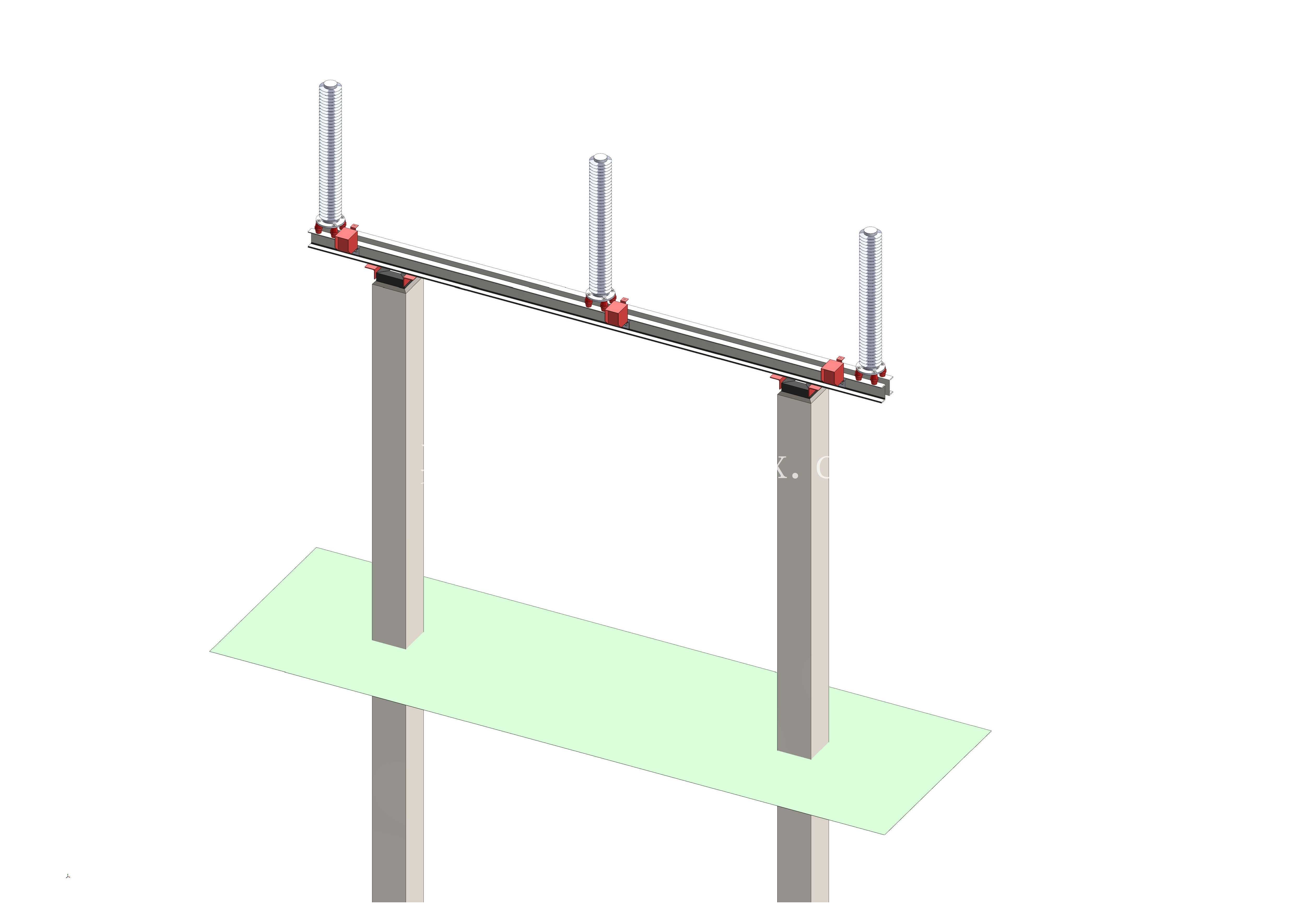

这套110kV电压等级的OPH母线支撑安装结构，主要应用于户内变电站、高压配电房的敞开式母线架设场景，承担三相硬母线的架空支撑、绝缘固定与荷载传递作用，是高压输配电环节中保障母线敷设精度、运行安全的核心安装构件。从现场安装的实际需求出发，整套结构采用立柱+横向承载梁+绝缘固定组件的三段式布局，支撑立柱选用高强度混凝土预制构件，垂直固定于配电房地面的预埋基础上，立柱间距根据母线跨距的挠度要求设定，单跨承载梁的长度匹配常规配电房的间隔宽度，能够覆盖110kV母线常见的三相排布间距需求，安装时可根据现场母线的走向调整承载梁的水平角度，适配直线段、转角段不同的敷设路径。横向承载梁采用型钢加工而成，梁体上预留等距排布的安装孔位，用于固定绝缘支撑组件，每个绝缘支撑组件对应一相母线的固定点位，组件上部的绝缘瓷瓶能够实现带电母线与接地钢结构之间的可靠绝缘，下部的锁紧夹具可适配不同截面的矩形硬母线，安装时通过调整夹具的锁紧螺栓扭矩，既能保证母线的固定强度，避免短路电动力作用下母线发生位移，又能预留母线热胀冷缩的微量伸缩余量，防止温度应力造成结构变形。设计过程中优先考虑了现场安装的便捷性，所有钢结构连接部位均采用螺栓装配式结构，无需现场焊接作业，立柱与基础的连接采用预埋地脚螺栓配合调节螺母的结构，安装时可通过调节螺母微调立柱的垂直精度，保证承载梁的水平度误差控制在工程允许范围内；绝缘组件与承载梁的连接采用标准化的螺栓接口，可根据母线的实际相间距灵活调整固定位置，适配不同容量等级、不同排布方式的110kV硬母线安装需求。从安装边界来看，整套结构的垂直安装高度从地面基础到母线固定点位的距离，匹配110kV配电装置的安全净距要求，能够保证带电母线与地面、周边接地构件之间的距离满足高压配电的安全规范，避免发生放电隐患；横向承载梁的悬挑长度经过荷载校核，可承受母线自重、短路电动力、检修临时荷载的共同作用，不会出现梁体下挠超标的问题。在实际工程应用中，这类支撑结构替代了传统的现场焊接支架，所有构件均可在工厂预制完成后运输到现场组装，大幅缩短了配电房的现场施工周期，同时标准化的构件设计也方便后期运维过程中的部件更换，当绝缘瓷瓶出现老化损伤时，可直接拆卸对应位置的组件进行更换，无需对整体支撑结构进行改动。结构设计时还充分考虑了防腐需求，所有钢制构件表面均做热镀锌处理，能够适应配电房内的长期运行环境，避免锈蚀造成结构强度下降，立柱底部与基础接触的位置设置有防腐垫层，隔绝地面潮气对构件的侵蚀，延长整套结构的使用寿命。在母线固定点位的设计上，绝缘瓷瓶的高度经过精确计算，能够保证三相母线之间的相间距满足110kV电压等级的空气绝缘要求，防止不同相母线之间发生闪络放电；夹具与母线接触的位置设置有软质导电垫层，既可以避免夹具硬接触损伤母线表面的镀锌层或导电层，又能保证固定点位的电气接触性能，减少接触电阻造成的局部发热问题。整套结构的荷载传递路径清晰，母线的自重与外部荷载通过绝缘组件传递到横向承载梁，再由承载梁分散传递到两根支撑立柱，最终通过立柱传递到地面基础，每个连接节点的强度都经过对应荷载等级的校核，能够满足高压配电系统长期稳定运行的结构安全要求。
