T型立式支撑导轨安装固定构件

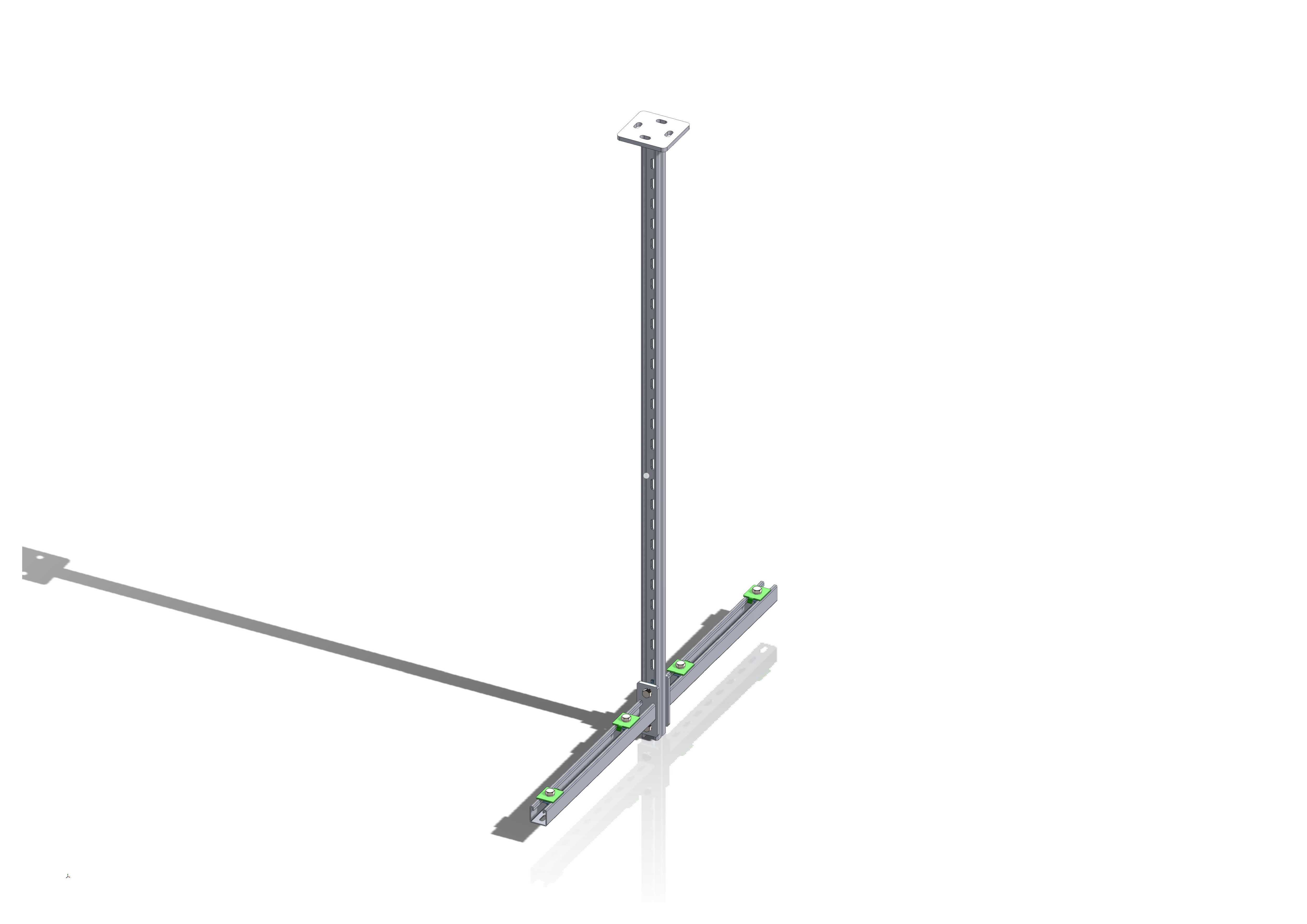

该构件属于汽车冲压生产线周边的辅助安装支撑结构，主要应用在冲压工位的物料导向、检测元件安装、安全防护栏固定等场景，在多工位连续冲压线的工位间衔接区域，这类支撑件需要承担侧向导向负载与顶部安装件的静载荷，同时要适配车间地面的安装基准，保证长期冲压振动工况下的结构稳定性。从结构形态来看，构件采用单根立式主方管作为主承载柱，底部垂直布置两根平行的横向导轨安装梁，整体呈T型布局，主立柱顶端设置方形安装法兰盘，法兰盘上预留四个对称安装孔，可用于固定光电检测支架、管线拖链固定座或者小型防护挡板。底部横向梁上沿长度方向均匀布置多组可调安装座，安装座带绿色锁紧标识块，可沿横向梁的滑槽做位置微调，适配不同宽度的导向件或者传感器安装位置，无需在梁体上额外打孔，调整灵活度适配现场多批次换模后的工位调整需求。设计阶段优先考虑了冲压车间的安装边界，主立柱高度设定为500mm，刚好匹配常规冲压线工位侧的安全防护高度下限，不会遮挡操作人员的工位观察视线，同时能满足安装对射光电开关的高度要求，避免检测盲区。底部横向梁的长度方向与冲压线物料输送方向垂直，两根平行梁的间距经过载荷校核，当侧向承受150N的导向推力时，主立柱根部的弯曲变形量控制在0.2mm以内，不会因为长期受侧向力出现立柱倾斜问题。构件的所有连接位置都采用满焊处理，焊后做去应力退火，避免冲压车间长期振动导致焊缝开裂，表面做喷塑防锈处理，适配车间多油污、多切削液飞溅的工况，减少后期维护成本。在安装适配性上，底部横向梁的滑槽采用标准工业铝型材滑槽规格？不，该构件为钢制冲压焊接件，滑槽直接在型钢上冲压成型，可适配通用的T型螺栓，现场安装时不需要额外加工安装孔，只需要通过T型螺栓将构件固定在地面的预埋钢板或者型材基座上即可，安装效率比传统焊接支架提升60%以上。主立柱的截面尺寸经过优化，在满足500mm高度下的承载要求的同时，尽可能减小立柱截面，减少对工位操作空间的占用，立柱背部预留管线卡槽，可将安装在顶部的检测元件线缆沿卡槽布置，避免线缆散乱被冲压工件剐蹭。这类支撑构件在汽车冲压车间的应用场景非常广泛，除了用于检测元件安装，还可以作为工位间的小型工件导向架、安全光幕的安装立柱、工位标识牌的固定支架，通过更换底部横向梁上的安装附件，可快速切换使用功能，不需要更换整个支撑构件，降低车间备件储备种类。设计过程中特意规避了复杂的曲面结构，所有零部件都采用板材冲压、型材切割焊接工艺制作，加工难度低，制造成本可控，适合批量制作部署在整条冲压生产线的各个工位。构件的形位公差控制上，主立柱与底部横向梁的垂直度公差控制在0.1mm/m以内，保证顶部安装的检测元件的位置精度，避免因为立柱倾斜导致光电检测出现误信号，影响冲压线的正常运行。底部横向梁上的可调安装座的锁紧结构采用楔形锁紧设计，锁紧后可承受500N的轴向推力不发生位移，满足导向件承受工件剐蹭时的受力要求，不需要额外增加定位销固定，调整位置时只需要松开锁紧螺钉即可滑动调整，操作便捷。
