汽车冲压模具用阶梯传动轴结构设计

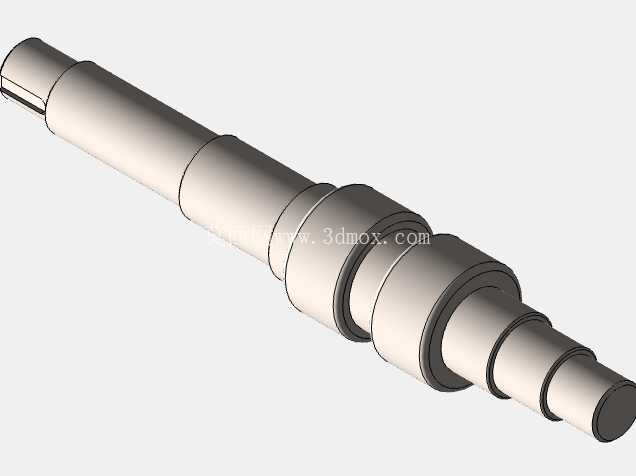

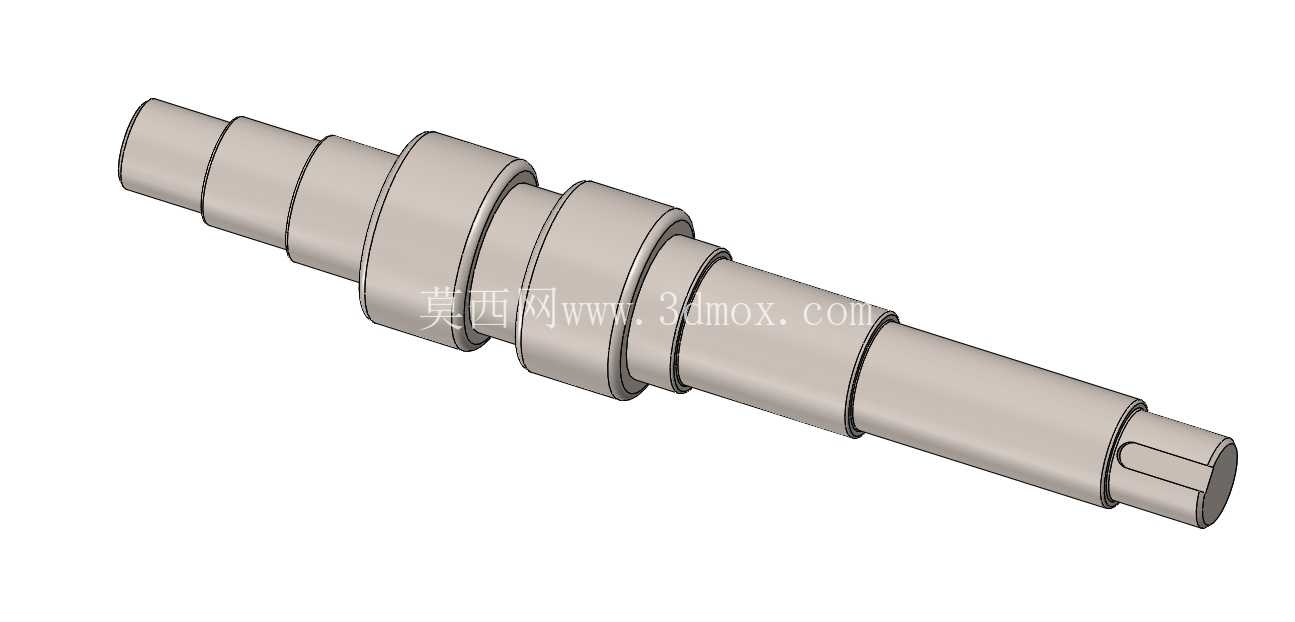

该阶梯轴为汽车冲压模具传动系统中的核心承载部件，主要应用于多工位级进冲压模、大型覆盖件冲压模的动力传递工位，承担模具开合模过程中凸轮机构、送料机构、顶出机构的扭矩传递与运动导向作用，在冲压生产线连续作业工况下，需承受周期性冲击载荷、交变弯曲应力与瞬时扭转力矩，其结构合理性直接决定冲压模具的运行精度与服役寿命。从结构设计逻辑来看，该轴采用多段阶梯式变径设计，各轴段直径依据对应安装位的载荷特性、配合零件的装配需求差异化设置：大直径轴段主要用于安装传动齿轮、凸轮盘等动力输入零件，通过轴肩实现零件的轴向定位，配合平键结构传递额定扭矩，轴肩过渡处采用圆角处理以降低应力集中系数，避免长期交变载荷下出现疲劳断裂；中间等径轴段为轴承安装位，表面粗糙度与圆柱度公差严格匹配滚动轴承的配合要求，保证轴系回转过程中的同轴度，减少高速运转下的径向跳动；末端小直径轴段设置有键槽与轴端挡圈安装位，用于连接送料辊、顶出摆杆等末端执行部件，轴端的扁位结构可实现与外接联轴器的周向固定，防止大扭矩传递过程中出现相对滑移。在安装边界层面，各轴段的长度尺寸严格匹配冲压模具模座内的安装空间，相邻轴段的直径差控制在合理范围内，既满足零件装配时的轴向定位需求，又避免轴径突变过大导致的应力集中问题；轴承安装位的轴颈尺寸公差采用基孔制过渡配合，保证轴承内圈与轴的同步回转，齿轮安装位的轴段公差采用过盈配合加平键辅助固定，可承受冲压瞬间的冲击扭矩而不发生松动。实际应用中，该轴需搭配深沟球轴承或圆锥滚子轴承安装在模座的轴承孔内，两端通过轴承端盖实现轴向固定，轴系装配后需保证各安装位的径向跳动公差在0.02mm以内，端面跳动公差不超过0.015mm，确保冲压过程中送料步距精度、顶出机构动作位置精度满足汽车冲压件的尺寸公差要求。设计过程中需重点校核轴的危险截面，即直径突变处、键槽开设位置的弯曲疲劳强度与扭转强度，结合冲压设备的公称压力、滑块行程次数计算轴的最小直径，同时考虑模具长期连续作业的磨损裕量，对易磨损轴段预留表面淬火处理的工艺余量，提升轴表面的硬度与耐磨性，避免长期与轴承、齿轮配合出现磨损间隙导致的传动精度下降。不同于通用传动轴，该冲压模具专用轴的各轴段位置、直径、长度均与对应模具的机构布局一一对应，不存在通用互换性，设计时需结合模架的整体尺寸、各传动部件的安装位置反复调整轴段参数，既要保证轴的强度刚度满足载荷要求，又要控制轴的整体重量，减少回转过程中的惯量，降低冲压设备的驱动负载，同时为周边的紧固件、管路、检测元件预留足够的安装空间，避免装配过程中出现干涉问题。
