这套三维结构还原的是中压配电系统里核心的开断保护设备,主要应用在24kV电压等级的户内配电场景,覆盖工业厂区配电、商业综合体主供配电、轨道交通牵引供电前端、中小型变电站户内开关柜等安装环境,承担线路正常负荷电流分合、故障状态下短路电流快速切断的核心功能,是中压配电回路里防止故障扩大、保障供电网络安全的关键执行部件。
从实际使用场景来看,这类设备通常集成在铠装移开式或者固定式中压开关柜内,和隔离开关、接地开关、电流互感器、母线排等部件配合组成完整的配电间隔,日常运维中可以通过配套的操作机构实现手动或者电动分合闸,当回路出现过载、短路、接地等故障时,配套的继电保护装置会触发分闸信号,设备能在数十毫秒内完成灭弧分断,避免故障电流冲击后端用电设备,也能防止上级电网出现大范围跳闸停电。

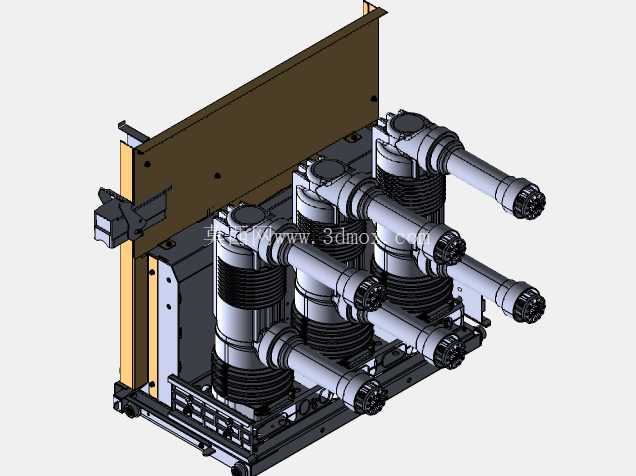

结构设计上,整套模型完整还原了产品的实际装配关系:三个横向布置的极柱是核心功能单元,每个极柱内部集成真空灭弧室,外部采用环氧树脂固封结构,既保证极间、对地的绝缘距离,也能避免粉尘、潮气对内部绝缘性能的影响,固封极柱的伸出端是进出线接线端子,预留了标准的母线连接孔位,安装时可以直接和柜内母线、出线电缆终端对接,不需要额外调整极柱角度。后侧的安装背板是整套设备的承载基准,板件上预留的安装孔位完全匹配标准中压开关柜的安装梁尺寸,安装时不需要在柜内额外焊接支架,直接通过螺栓紧固即可完成固定,背板同时承担部分隔弧防护功能,和开关柜内的隔室挡板配合,能够把断路器间隔和母线间隔、电缆间隔做物理分隔,避免故障电弧窜入其他隔室引发连锁故障。
操作机构部分布置在极柱下方的框架内,模型里还原了机构的传动连杆、储能弹簧、分合闸掣子的装配位置,实际使用中,机构通过连杆带动三个极柱内部的动触头做直线运动,保证三相同步分合的同期性偏差控制在工程允许范围内,避免不同期分合引发的操作过电压。框架底部的定位结构和开关柜内的导轨匹配,移开式柜型安装时可以顺着导轨把断路器摇至工作位置或者试验位置,定位卡扣能自动锁定位置,防止运行过程中设备移位。
安装边界方面,整套设备的横向宽度、纵向深度、垂直高度都适配24kV等级标准中压开关柜的隔室尺寸,极柱端部到安装背板的距离满足24kV电压等级的空气绝缘安全净距要求,接线端子的高度和柜内母线排的布置高度对齐,现场安装时不需要额外弯折母线就能完成连接;设备的操作面高度符合人体工程学要求,手动操作储能、分合闸按钮的位置刚好在运维人员站立操作的舒适区间,不需要借助登高工具就能完成日常操作。
从建模细节来看,所有部件的装配关系都按照实际生产的装配公差做了还原,比如极柱和框架的连接螺栓位置、机构连杆的铰接点间隙、背板的加强筋布置都和实物一致,结构设计人员可以直接参考这套模型完成开关柜内的间隔布置、母线走向设计、联锁机构适配,也能用于配电方案设计阶段的可视化展示,帮助施工、运维人员直观理解设备的结构组成和安装要点。需要注意的是,这类高压设备的绝缘配合、机械特性参数都有严格的行业标准要求,建模过程中所有的绝缘距离、运动行程都严格遵循对应电压等级的规范要求,避免出现绝缘距离不足、运动干涉等设计问题,比如极柱之间的中心距、极柱对地的最小间隙都满足24kV系统的工频耐压、冲击耐压的绝缘要求,机构的运动行程预留足够的超程,保证触头接触压力满足额定电流下的温升要求,不会出现长期运行过热的问题。
