户外防雨型Nema3R配电柜体结构设计

做工业电气配套结构设计快十二年，经手的户外配电壳体少说也有七八十套，Nema3R这个防护等级的柜体，是北美区域户外配电场景里用得最普遍的构型，和国内常见的IP54户外柜比，它的防护逻辑更偏向防雨淋、防落尘、防外部固体异物侵入，不用做全密封的防水浸结构，成本控制和散热表现能找到更好的平衡点。这次做的这款面板配套柜体，主回路走的是400/230V三相四线加保护地的制式，适配60Hz工频电网，主进线开关选的是施耐德250A塑壳断路器，下分两路100A塑壳做支路馈出，其中一路预留备用回路，整体的载流冗余留了1.2倍，能覆盖常规小型户外场站、商业建筑外区配电、露天设备集群供电的负载需求。

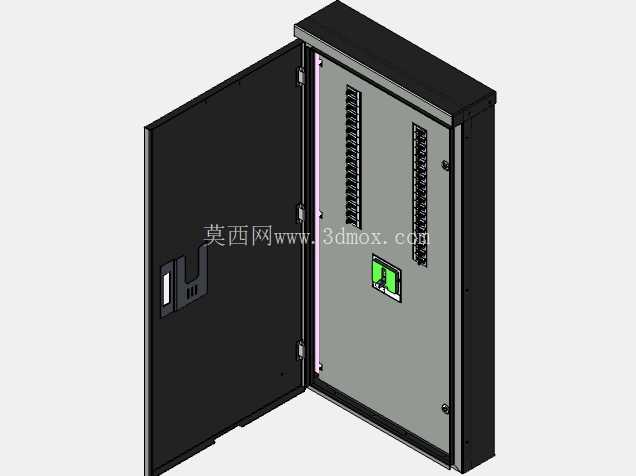

从结构设计的逻辑来说，首先要卡的是安装边界，这类壁挂式3R柜的安装孔位要匹配北美常规的建筑外墙挂装基准，背部的安装挂耳间距做了可微调的长圆孔设计，允许现场安装时有±5mm的对位偏差，不用在现场二次扩孔。柜体的门板做了外翻边的防雨折边，折边角度是15度向下倾斜，合上柜门之后，折边会完全盖住柜体和门板的拼接缝隙，就算是暴雨天气横向淋水，水也会顺着折边的导流槽直接流到柜外，不会渗进柜内的元件安装腔。门板和柜体之间的密封胶条选的是三元乙丙发泡胶条，压缩量控制在30%，既能保证密封贴合度，又不会因为长期压缩出现永久形变失效。

内部的安装面板做的是镀锌钢板覆静电喷塑的处理，面板上的断路器安装导轨是标准35mmDIN轨，导轨的固定孔位做了间隔25mm的模数化排布，后期如果要调整回路数量、更换不同规格的断路器，不用重新在面板上打孔，直接调整导轨固定位置就能适配。面板上的元件排布遵循了上主下分的原则，主断路器放在面板上部靠右侧的位置，操作手柄的高度刚好在成年人站立操作的1.4m-1.5m舒适区间，不用抬手或者弯腰就能操作分合闸；支路断路器分两列排布在主开关的左侧，每一路的出线孔都对应面板下部的格兰头安装位，强电走线和二次控制线分开走两侧的走线槽，避免强电对二次信号产生干扰。

柜门内侧做了文件袋的安装位，可以放回路图纸、操作说明这类纸质文件，柜锁选的是带防雨盖的三角锁，只有用专用钥匙才能打开，避免非专业人员误操作。柜体的进出线孔都做在柜体的下部，每个孔位都配套了对应的防水格兰头，进线的时候电缆从下部穿入，就算格兰头的密封有轻微老化渗水，水也会顺着柜底的倾斜导流坡从排水孔流出，不会积在柜内泡到元件。柜内的接地排做了全点位等电位连接，门板、柜体、安装面板、接地排之间都用6平方的黄绿接地线跨接，保证整个柜体的外露可导电部分都处于等电位状态，避免出现漏电伤人的风险。

散热方面没有做强制排风，因为3R防护的柜体如果开通风孔很容易进雨水和灰尘，所以靠柜体本身的金属壳体自然散热就行，250A的主回路在满负载运行的时候，柜内的温升能控制在30K以内，符合低压开关设备的温升要求。整个柜体的板材厚度，柜体外壳用的是1.5mm厚的冷轧钢板，安装面板用的是2.0mm厚的镀锌钢板，足够支撑内部元件的重量，就算是长期挂在户外受风吹震动，也不会出现面板变形、元件移位的问题。表面喷塑用的是户外聚酯粉末，抗紫外线老化的能力能满足户外10年使用不褪色、不粉化，沿海区域使用的话还可以换用防盐雾的粉末涂层，适配高盐雾的腐蚀环境。

在建模的时候，所有的折边圆角、焊接让位、安装间隙都做了1:1的还原，比如门板和柜体之间的转动间隙留了2mm，不会因为喷塑层的厚度导致开关门卡涩；断路器的操作手柄和门板上的开孔对位偏差控制在0.5mm以内，后期装手柄延长件的时候不会出现卡滞。每个元件的安装位都留了足够的接线空间，主断路器的进线端留了150mm的接线操作空间，就算是用液压钳压接大平方的电缆端子，也有足够的操作空间，不用把其他元件拆下来就能完成接线作业。柜底的排水孔做了4个，直径5mm，分布在柜底的四个角，就算有少量凝露或者渗进水，也能及时排出去，不会在柜底积水。
