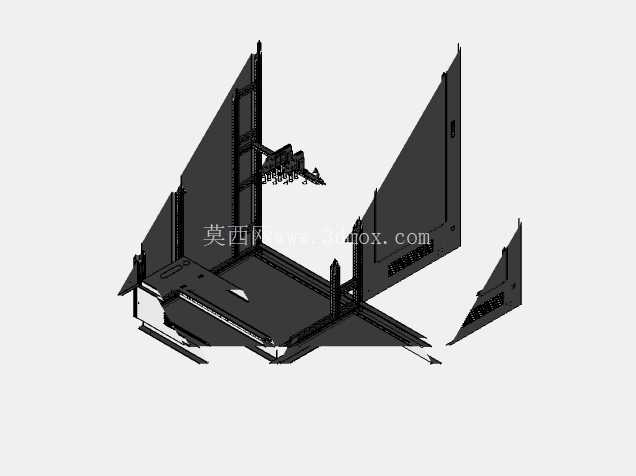

立式低压开关柜柜体结构三维设计

这套低压开关柜的三维结构设计，核心面向工业厂房配电、商业建筑供配电、车间动力配电等场景的落地应用，作为低压供配电系统的核心承载柜体，主要承担进线受电、母联分段、馈电出线、电容补偿等配电回路的元器件安装、线缆排布、安全防护功能，是低压配电系统中衔接上级变压器与下级用电负载的核心物理载体。从结构设计逻辑来看，整个柜体采用拼装式框架思路，侧封板、后封板、底板、顶板均采用独立模块化设计，安装梁采用可调节孔位布局，能够适配不同框架等级断路器的安装尺寸需求，不管是ACB框架断路器的安装腔，还是馈电回路塑壳断路器的安装区，都预留了足够的安装进深与操作空间，同时兼顾了柜内母排的排布走向、二次线缆的走线通道、元器件的散热间隙。在安装边界的考量上，柜体的底部预留了标准的电缆进线开孔区域，对应落地安装的基础槽钢尺寸做了安装孔位匹配，侧部并柜位置预留了标准的并柜连接孔，能够实现多台柜体的并排拼接，满足不同回路数量的配电方案组合需求；柜内的安装横梁采用模数化孔距设计，元器件安装板可以根据实际选型的器件尺寸调整安装高度，不需要额外在框架上打孔，大幅提升现场安装的适配性。从功能特性的设计细节来看，柜体的门板与框架之间预留了密封件安装槽，能够满足IP30以上的防护等级要求，防止运维过程中异物误入带电间隔；柜内分隔出独立的功能腔室，断路器操作面、母排腔、线缆腔之间做了物理分隔，避免不同腔室之间的故障蔓延，同时每个腔室都预留了对应的检修开口，方便后期运维过程中的器件更换、线路排查。在结构强度设计上，框架的立柱采用折弯成型的型材结构，拼接节点处采用角件加固，能够满足大电流回路下元器件安装的承重需求，即使是满配大电流框架断路器的柜体，也不会出现框架变形的问题；柜体的门板做了加强筋折弯处理，避免大尺寸门板在长期开关过程中出现变形，保证门板与框架的贴合度。设计过程中也充分考虑了柜内的温升控制，在柜体的顶部预留了散热通风的安装位置，底部对应进风区域做了开孔规划，能够形成自然的上下通风风道，带走柜内元器件运行产生的热量，避免柜内温度过高影响元器件的使用寿命；同时二次线的走线槽预留了足够的填充空间，避免线缆排布过密影响散热，也方便后期二次回路的改线与检修。对于不同规格的断路器适配，这套结构也做了通用化设计，不管是100A的馈电回路，还是4000A等级的主进线框架断路器，都能通过调整内部安装梁的位置实现适配，不需要重新设计柜体的主体框架，大幅降低了不同方案下的柜体设计成本，也能减少生产端的型材备货种类。在安装配合的细节上，柜内的母排固定绝缘子安装位做了统一的孔位规划，不同电流等级的母排都能通过适配的绝缘子实现固定，接地母排、中性线母排的安装位置也做了标准化预留，现场接线时不需要额外焊接或者打孔；柜门的铰链采用可拆卸式结构，安装与后期拆卸都比较便捷，门锁位置也预留了标准的锁具安装孔，能够适配不同防护等级的柜锁需求。整个柜体的结构设计没有冗余的复杂结构，所有的折弯、拼接都符合常规钣金加工的工艺要求，不需要特殊的加工设备就能实现生产，同时兼顾了运输过程中的结构强度，柜体在整体组装完成后能够满足常规陆运的颠簸要求，不会出现拼接处松动、板材变形的问题。
