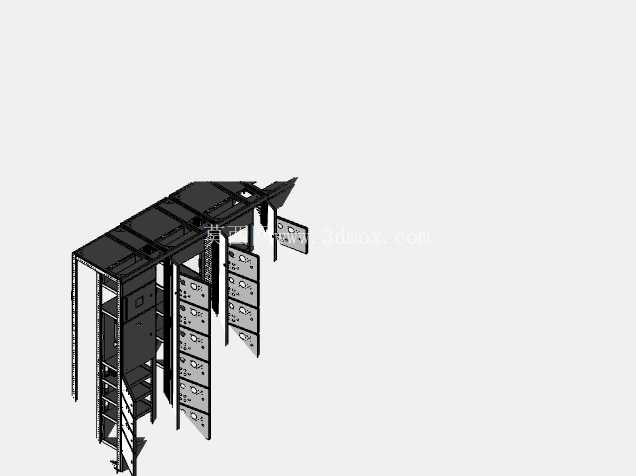

独立式电机控制中心柜体外壳结构设计

这套独立式电机控制中心外壳，主要面向工业厂区低压配电场景下的电机集中管控需求，适配车间多台低压电机的配电、保护、启停控制回路集成安装，常见于制造业生产车间、配套动力站、中小型加工厂区的动力配电区域，用来替代分散式电机控制箱的零散布置，缩减现场布线长度，降低后期运维的排查难度。整体结构采用Nema12防护等级设计思路，可应对常规工业环境下的粉尘、非直接溅水场景，适配室内无强腐蚀、无爆炸风险的常规工业安装环境，柜体采用模块化拼接思路，所有结构连接点位均采用螺栓紧固，全程无焊接工艺设计，既方便工厂端的平板件下料、折弯加工，也支持现场的快速组装与后期的局部构件更换，单段柜体出现局部形变或损坏时，无需整体替换柜体，仅拆卸对应连接螺栓即可更换受损板件，大幅降低全生命周期的维护成本。柜体的功能分区在结构设计阶段就做了明确划分，顶部预留了母线桥安装的独立空间，可根据实际回路容量选配对应规格的水平母线，母线区域与下方功能单元室做了物理隔离，避免母线安装、检修时的工具掉落引发回路短路风险；中部为标准化的功能单元安装仓，采用分层排布设计，每个单元仓预留了统一的安装孔位，可适配不同电流等级的电机控制回路抽屉单元，单元仓之间设置了独立的隔层板，避免单个回路出现拉弧故障时波及相邻回路，提升整体运行的安全性；柜体下部预留了电缆进线空间，可支持下进下出、下进上出两种布线方式，电缆固定点位在结构设计时预留了通用的安装长孔，可适配不同规格的电缆固定头、电缆桥架的对接安装，无需现场二次钻孔加工。外形尺寸方面，整套柜体采用公制单位设计，所有板件的折弯、开孔尺寸均以毫米为基准做公差标注，单组柜体的安装底座预留了与地面槽钢基础对接的固定孔位，孔位间距匹配行业通用的配电柜安装基础尺寸，现场安装时无需重新加工基础槽钢的开孔，直接对齐孔位穿入膨胀螺栓即可完成固定；柜体的门板采用带加强筋的折弯结构，避免大尺寸门板长期使用出现形变，门板与柜体框架的连接采用可拆卸式铰链，可根据现场安装空间选择左侧开门或右侧开门的安装方式，门板上预留了操作按钮、状态指示灯的标准化开孔，可直接适配常用规格的操作元件安装，无需现场二次开孔。结构设计阶段充分考虑了内部元器件的散热需求，柜体顶部预留了通风散热的安装点位，可根据实际回路的发热量选配自然通风盖板或强制排风组件，柜体侧板的对应位置也预留了可选的通风开孔，当柜体安装在环境温度较高的区域时，可拆除对应位置的封堵板安装通风过滤网，实现内部热量的自然流通；柜体的所有拼接缝隙处均预留了密封胶条的安装槽，安装密封胶条后可达到设计要求的防护等级，避免外界粉尘、溅水进入柜体内部影响元器件运行稳定性。整套柜体的框架采用折弯型材拼接而成，相比焊接框架具备更好的加工精度一致性，所有板件均采用冷轧钢板折弯成型，表面处理可适配常规的静电喷塑工艺，不同功能区域的门板可根据用户需求做不同颜色的表面处理，方便运维人员快速识别不同功能的回路区域；柜体的单元仓门板上预留了观察窗的安装位置，可选择安装透明防护板，无需打开门板即可观察内部回路的运行状态，减少日常巡检的操作步骤。在安装边界的设计上，整套柜体支持多柜并排拼接安装，相邻柜体的框架上预留了拼接用的连接孔位，多柜拼接时仅需通过连接螺栓即可将相邻柜体固定为整体，拼接缝隙处可安装配套的密封盖板，保证拼接后的整体防护效果；柜体与顶部母线桥的对接位置预留了标准化的对接法兰，可适配不同规格的原厂母线桥配件，无需现场做过渡结构加工。考虑到现场运维的操作便利性，每个功能单元的门板位置都预留了锁具安装孔，可选用通用的柜锁实现门板的锁闭，避免无关人员误操作内部回路；柜体内部预留了接地端子的安装点位，所有金属结构件之间都设计了可靠的接地连接路径，保证运行过程中的用电安全。
