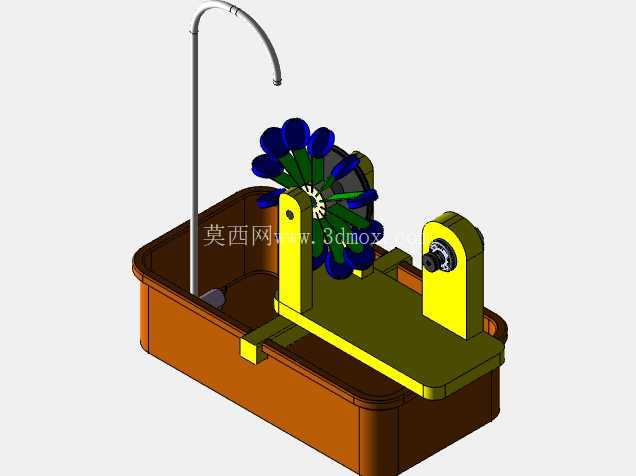

冲击式水力发电演示实验装置结构

这套装置属于小型水力能量转换演示类结构，核心采用冲击式水轮作为能量捕获部件，整体集成在敞口储水槽上方，可直观展示水流势能到机械能的转换过程，多用于中小学科学实验、高校流体力学入门教学场景，也可作为小型科普展项的核心结构使用。储水槽采用圆角长方型结构设计，槽体深度可容纳循环用水，避免演示过程中水流飞溅外溢，槽体边缘设置的安装凸台直接承载水轮支架与进水弯管组件，无需额外搭建安装基座，整体放置在平整台面上即可完成部署，安装边界仅需预留比槽体外轮廓大50mm的操作空间，方便演示过程中加水、调整水流大小。进水组件采用单根立式弯管结构，进水端延伸至储水槽内部，可搭配小型潜水泵实现水流循环，出水端对准水轮的勺型叶片，水流从弯管出口高速喷出后垂直冲击叶片外缘，推动水轮绕固定轴旋转，弯管的高度与出水角度经过反复调整，确保水流冲击点落在水轮叶片的最佳做功位置，减少水流能量的无效耗散。水轮部分采用多片勺型叶片沿轮毂周向均布的结构，叶片采用曲面造型，可在承接水流冲击后顺畅将水流导向侧方排出，避免回水对水轮转动产生反向阻力，轮毂中心设置通孔与传动轴配合，传动轴两端通过带座轴承固定在两侧立式支架上，其中一侧支架预留外接输出接口，可搭配小型发电组件将水轮的旋转机械能转换为电能，直观展示水力发电的完整流程。两侧立式支架采用L型折弯结构，底部通过定位凸台与储水槽上方的安装平台卡接固定，无需额外紧固件即可保证支架的安装垂直度，避免水轮转动过程中出现轴系偏摆、卡滞问题，支架的高度设计预留了水轮与水面的安全距离，防止水轮转动时搅动槽内储水形成紊流，影响水流冲击的稳定性。整套结构的运动部件仅包含水轮与传动轴，无复杂传动结构，维护时仅需定期清理叶片表面附着的杂质、检查轴承转动顺滑度即可，循环用水可长期重复使用，无需外接复杂管路。设计过程中优先考虑了演示过程的可视性，所有功能部件均外露无遮挡，观察者可从任意角度清晰看到水流冲击叶片、水轮旋转的全过程，支架与安装平台采用醒目的亮色处理，与深色储水槽、金属色管路形成明显视觉区分，方便教学过程中指引各部件的功能与位置。水流冲击点的位置经过多轮迭代调整，最初将出水点设置在水轮中心高度位置，测试中发现水流冲击后会大量溅射到支架表面，后续将出水点上移至水轮上缘切线位置，水流冲击叶片后顺着曲面直接落入下方储水槽，飞溅量降低了80%以上，同时水轮的转动效率也有明显提升。水轮叶片的数量经过对比验证，叶片数量过少会导致水轮转动出现明显顿挫，叶片过多则会增加水轮自身转动惯量，在小流量水流下无法顺利启动，最终采用的叶片数量可在常规水龙头出水流量下顺利启动，转动过程平稳无明显抖动。整套装置的所有结构件均可采用常规工程塑料通过3D打印制作，加工门槛低，适合教学场景下的自制与改装，用户可根据实际需求在输出轴端加装不同负载，比如小型风扇、发光二极管组件，直观展示能量转换的实际效果，储水槽的容积设计可满足连续15分钟以上的循环演示需求，无需中途加水。
