空心圆柱活塞销轴套结构

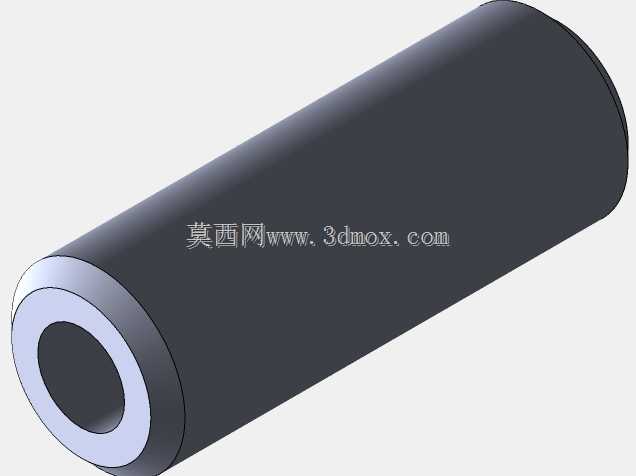

　　该零件呈现为两端贯通的空心圆柱结构，外形简洁，主体由较长的外圆柱面和同轴内孔组成，端部可见明显壁厚，属于典型的轴套、销轴或活塞类导向承载件。此类结构在机械装置中常作为传力、支承、导向或隔套元件使用，可布置在连杆、铰接机构、小型气动执行件、夹具定位组件以及轻便传动机构中。外圆面承担与配合孔、支座或滑动面接触的任务，内孔则用于穿装销轴、螺栓、拉杆或通入介质，结构虽然简单，但同轴度、壁厚均匀性和端面垂直度会直接影响装配后的运动稳定性。

　　从实际使用场景看，这类空心圆柱件多用于空间受限、载荷以径向支承和轴向限位为主的部位。外圆柱面可作为滑动配合面，在往复运动或低速摆动过程中承受接触压力；内孔可提供安装通道，使紧固件或轴类零件从中穿过，从而减少零件数量并缩短装配链条。若用于活塞或柱塞相关机构，该件可承担导向、连接或支承作用，使外部作用力沿轴线传递，避免偏心加载造成卡滞；若作为衬套使用，则可通过更换该件保护基座孔位，降低维护成本。

　　建模时应优先保证回转体特征的完整性。零件可通过草图绘制外圆与内孔轮廓后旋转生成，也可先建立实心圆柱再切除同轴内孔。端部环形端面需要与外圆、内孔保持清晰边界，便于后续工程图中表达壁厚、倒角和配合长度。对于实际加工而言，外圆通常需要车削达到规定尺寸和表面质量，内孔可根据批量与精度要求采用钻孔、镗孔或管料加工方式获得。若内孔用于销轴穿过，孔径应保留合理间隙；若外圆压入支座，则需按照配合性质控制外径公差。

　　外形尺寸方面，该件轴向长度明显大于外径，属于细长套筒类比例。较长外圆能够提供更充分的接触面积，有利于分散支承压力，但也要求孔轴之间具有较好的直线度，否则在装配后容易出现局部接触。内孔直径与外圆直径之间形成稳定壁厚，壁厚不宜过小，否则在压装或受侧向力时容易产生弹性变形；壁厚过大则会增加重量和材料占用。设计时可根据受力大小选取壁厚，并在端部设置倒角或圆角，以引导销轴装入、去除锐边并减少应力集中。

　　安装边界主要集中在径向配合和轴向限位两个方向。径向需要关注外圆与安装孔之间的配合长度，若该件作为滑动件，配合间隙应保证热膨胀和润滑膜存在；若作为固定衬套，可选择较紧的过渡或小过盈配合。轴向则通过端面与台阶、挡圈、压板或连杆侧面接触实现定位，端面应平整，避免装配后产生倾斜。内孔穿轴时，轴端倒角与套筒入口倒角应相互匹配，便于自动装配和人工装拆。

　　在结构设计思路上，该零件没有复杂曲面和附加特征，重点在于几何一致性与工艺可达性。回转轴线应作为全件基准，外圆、内孔和端面均围绕该基准建立关系。若后续需要提高耐磨性能，可在外圆或内孔表面采用热处理、衬层或表面处理工艺；若用于轻量化设备，也可在满足强度的前提下选用铝合金、铜合金或工程塑料。三维模型中保留简洁实体，有利于在装配阶段进行干涉检查、配合验证和运动仿真，尤其适合检查套筒与销轴、支座、连杆之间的间隙是否合理。

　　该类零件虽然属于基础机械元件，但在机构可靠性中作用明显。配合过紧会引起发热和装配困难，配合过松则会产生冲击、噪声和偏磨；内孔与外圆不同轴会使销轴受力不均，长外圆直线度不足会导致滑动卡阻。因此在建模和出图时，应把尺寸链集中到同轴度、端面垂直度、表面粗糙度和有效配合长度上，使零件既能满足安装边界，又能在往复、摆动或支承工况下保持稳定工作。
