圆柱螺旋压缩弹簧精密结构造型

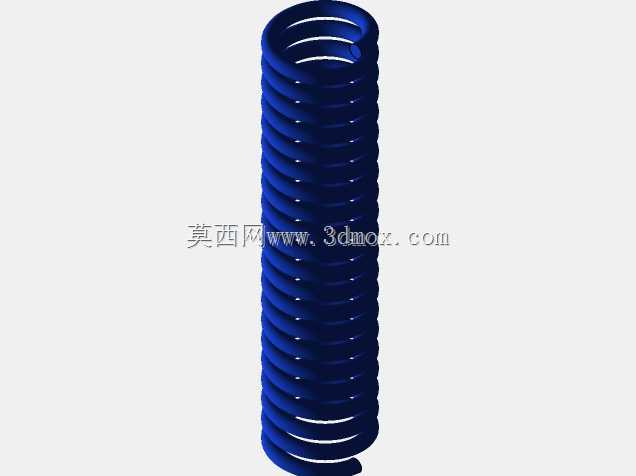

　　圆柱螺旋压缩弹簧是机械传动与缓冲系统中最常见的弹性储能元件，这一结构造型围绕等节距圆柱压缩弹簧的真实成型逻辑展开，完整还原了弹簧丝沿螺旋轨迹连续绕制的几何特征。弹簧整体呈直立圆柱形态，两端支撑圈与中间有效工作圈的过渡关系在造型中得到清晰体现，弹簧丝截面保持均匀圆形，螺旋升角在全长范围内保持一致，圈与圈之间预留均匀间隙，用于承受轴向压力时提供稳定的变形行程。

　　从实际设备用途来看，这类压缩弹簧广泛出现在阀门启闭机构、冲压模具卸料组件、自动化夹具复位结构、车辆悬架缓冲单元、电器开关触点压紧机构以及液压气动元件的回程部位。其核心作用是在受载时吸收冲击能量、储存弹性势能，并在外力撤除后推动相关运动件回到初始位置；在阀门类应用中，它还承担密封面预紧的职能，通过持续提供轴向压紧力避免介质泄漏。

　　建模过程中首先需要明确弹簧的中径、弹簧丝直径、有效圈数、支撑圈数与自由高度这几项关键边界参数。弹簧中径决定了弹簧在装配孔或安装导杆上的配合关系：若采用内孔导向，弹簧外径需与安装孔保留合理径向间隙，避免压缩过程中因外圈膨胀发生卡滞；若采用导杆导向，弹簧内径则要大于导杆直径，同时控制间隙不宜过大，防止弹簧受压失稳弯曲。弹簧丝直径直接影响刚度与承载能力，丝径增大则允许载荷提升，但相同中径下的最大变形量会相应减小，设计时需要在承载能力与行程需求之间做平衡。

　　有效圈数是决定弹簧刚度的核心变量，在材料、中径、丝径确定后，有效圈数越多，弹簧刚度越低，相同载荷下的轴向变形量越大；支撑圈通常两端各设置0.75至1.25圈，工作状态下支撑圈并紧不参与变形，主要作用是保证弹簧两端端面平整，使轴向载荷沿弹簧轴线均匀传递，避免偏心受力造成局部应力集中。造型时螺旋扫掠路径需要覆盖从下端支撑圈到上端支撑圈的全部圈数，端部并圈位置的节距逐步缩小至零，贴合实际冷卷弹簧的端部磨平工艺特征。

　　安装边界方面，弹簧的自由高度是未受载状态下的轴向总长度，预压安装时通常会预先压缩自由高度的10%至20%，以此消除装配间隙并提供初始预紧力；工作过程中的最大压缩量不能超过材料允许的极限变形，否则弹簧丝截面的切应力会超出材料屈服强度，引发永久变形甚至断裂。弹簧两端的安装面需要保持平行，导向结构的长度应覆盖弹簧压缩到最短位置时的整体高度，防止大行程工况下弹簧出现横向屈曲。

　　结构细节上，弹簧丝表面的连续螺旋曲面过渡顺滑，无尖角、无截面突变，这与实际弹簧的应力分布要求一致——压缩弹簧受载时，弹簧丝内侧的切应力最高，设计中会优先控制内侧曲率，避免在卷制过程中产生额外残余应力。整根弹簧的几何对称性良好，轴线笔直，各圈螺旋轮廓同轴度一致，能够直接用于装配干涉检查、运动仿真中的弹性变形示意，以及缓冲机构的方案选型校核，帮助结构设计者在布局阶段直观判断弹簧占用空间、导向长度与压缩行程之间的匹配关系。
