双拱立式铰接支座安装固定结构

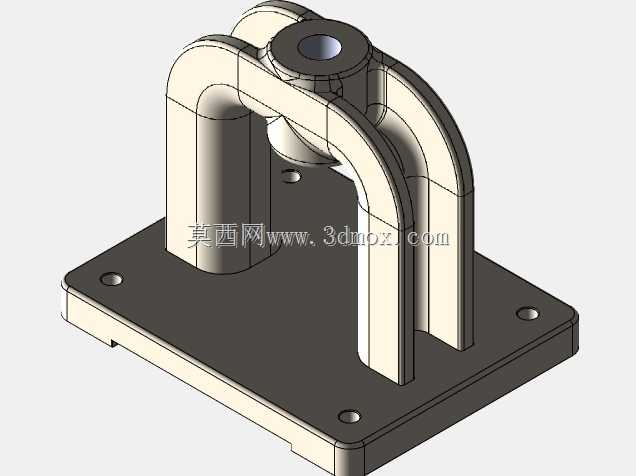

　　这套支座结构在车间工装夹具、小型输送线侧边导向、实验室台架铰接点位里都很常见，日常做设备改造时经常会碰到需要把摆动类构件抬离安装基面、同时保留顶部回转自由度的工况，这个结构刚好匹配这类需求。底部是一块矩形安装底板，四个角位都做了沉头通孔，装配时直接用内六角螺栓穿过孔位锁在机架台面或者型材基座上，沉头设计能让螺栓头完全埋入板厚里，不会突出底板表面，后续周边排布其他零件时不会出现干涉剐蹭，底板边缘做了小倒角处理，搬运和装配过程中不会划伤操作人员，也避免应力集中在尖角位置出现开裂风险。底板上方立着两组对称的拱形弯臂，弯臂从底板板面垂直向上延伸，到上部位置平滑向内收拢弯曲，最终在顶部汇合形成同轴的铰接安装座，弯臂的截面是等厚的矩形实体，

　　过渡位置全部做了大圆角顺滑衔接，没有尖锐的转角，载荷从顶部铰接点传递下来的时候，力流会顺着拱形臂的曲面均匀分散到底板整个板面，不会在臂根位置出现应力突变，相比直臂式的支座，拱形结构在相同材料厚度下抗侧向弯折的能力更强，设备运行时如果铰接点受到偏载冲击力，弯臂可以通过微小的弹性形变吸收部分震动，不会直接出现硬连接断裂的问题。顶部的铰接座是整根同轴的通孔结构，孔位两端都做了沉台，装配的时候可以在两端嵌入衬套或者滚动轴承，中间穿入铰接销轴，用来连接需要摆动的摇臂、连杆或者翻转托架，孔位的同轴度在建模时就做了约束，两个弯臂顶部的安装孔严格保持同心，实际加工后销轴穿入不会出现卡滞，摆动过程中两侧受力均匀，不会出现单侧臂偏磨的情况。

　　从安装边界来看，底板的长宽尺寸预留了足够的螺栓操作空间，四个安装孔的间距大于上部弯臂的最大外轮廓宽度，锁螺栓的时候扳手可以直接伸入孔位操作，不需要额外避让弯臂结构，整体高度方向从底板底面到顶部铰接孔中心的距离，给下方摆动构件留出了充足的活动空间，当摇臂绕销轴向下摆动时，构件的最低位置不会碰到安装底板，也不会和底板下方的安装基面产生干涉。设计这类支座的时候，首先要确认顶部铰接孔的中心高是否匹配配套摆动构件的行程，中心高不足会导致摆杆运动到下极限位置时磕碰基面，中心高过高则会让整个支座的力臂变长，相同载荷下弯臂根部受到的弯矩会大幅提升，必要时可以在弯臂内侧和底板之间增加加强筋，但这个模型里的拱形弯臂本身已经通过曲面优化了刚性，

　　常规轻载工况下不需要额外加筋，整体外观更简洁，落尘后也更容易清理。支座的底板和弯臂是一体式结构，加工时可以直接采用整块坯料铣削成型，也可以做铸造件后再精加工孔位和安装面，一体式结构没有拼接焊缝，长期承受往复摆动的交变载荷时，不会在焊接位置出现疲劳开裂，维护成本很低。实际应用里，这类支座常用来安装小型翻转料斗的铰接端、手动压杆的回转支点、防护门的侧边铰接座，工况载荷不大但需要支撑稳定、回转顺畅的场合都能适配，建模时所有配合面都预留了机加工余量，安装底板的底面和顶面设定为平行度公差基准，顶部铰接孔的轴线和底板安装面保持平行，装配后整个支座的受力方向垂直于安装基面，螺栓只承受轴向压紧力，不会受到额外的剪切载荷，连接可靠性更高。弯臂的外侧曲面和内侧曲面都做了等距偏移，壁厚均匀，不管是采用3D打印做原型验证还是注塑、铸造成型，材料冷却收缩时都不会因为壁厚不均出现变形，后续做轻量化优化时，还可以在弯臂非受力的侧面挖出减重槽，进一步降低整体重量，同时不损失核心承载能力。
