内燃机连杆活塞传动连接构件

　　这套连杆构件是往复式动力机械里把活塞直线运动转化为曲轴旋转运动的核心传力零件，在小排量汽油机、小型柴油机、空压机以及往复泵里都能见到同构型设计，日常做发动机逆向、教学演示机构、小型动力设备改型时，这类零件的三维结构直接决定了整机的布置边界。

　　从实际装机场景来看，连杆工作时全程承受交变冲击载荷：做功冲程里活塞顶部的燃气压力通过活塞销传递到连杆小头，再经由杆身把力传导至大头端，带动曲轴曲柄销完成回转；进气、压缩冲程里它又反过来拉动、推动活塞完成往复动作，整个工况下杆身同时受拉压交变应力、摆动带来的惯性弯矩，所以结构上没有多余的装饰特征，每一处轮廓都是围绕载荷路径做的优化。

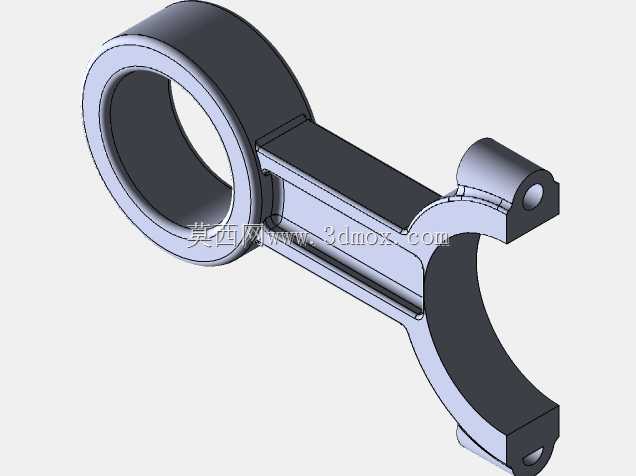

　　先看两端的连接结构：左端的大圆环是连杆大头，工作时套在曲轴的曲柄销上，内孔需要和轴瓦配合，建模时内孔的圆柱度、两端面的平行度都要严格控制，圆环的壁厚按照径向承压面设计，外圈做了加厚过渡，避免轴瓦装配后出现局部应力集中；右端的小头是带横向销孔的凸台结构，销孔轴线和大头孔轴线保持严格的空间平行，活塞销穿入这个孔之后，连杆就可以绕活塞销小幅摆动，小头端部的销孔两端预留了卡环槽的安装位置，用来限制活塞销轴向窜动。

　　连接大小头的杆身采用了工字形截面，这是连杆设计里非常成熟的方案：工字形截面在相同截面积下，相比实心矩形杆拥有更大的抗弯截面模量，既能大幅降低往复运动的整体质量，减小曲轴高速旋转时的惯性力，又能保证摆动平面内的抗弯刚度，杆身和两端头衔接的位置全部做了大圆角过渡，从建模的曲面特征就能看到，所有截面突变处都没有尖锐棱角，目的就是消除应力集中源，避免交变载荷下在过渡位置萌生疲劳裂纹。杆身侧面的加强筋沿着载荷传递方向布置，从大头圆环外侧一直延伸到小头凸台根部，进一步提升杆身的抗扭能力，应对活塞换向时产生的侧向分力。

　　做整机布置的时候，首先要校核的就是两个孔的中心距，这个尺寸直接决定了发动机的曲柄半径与活塞行程的匹配关系：连杆中心距一般取曲柄半径的3到4倍，比值过小会让连杆摆角过大，增大活塞对缸壁的侧压力，加剧缸套磨损；比值过大则会让整机高度尺寸超标，连杆运动时容易和缸体下部、曲轴平衡块发生运动干涉。三维建模阶段必须提前做运动仿真：把曲轴、活塞、缸套的装配体全部约束完成之后，模拟曲轴整周回转，检查连杆大头在扫过曲轴箱腔体时的最小安全间隙，同时核对小头随活塞运动到上止点、下止点两个极限位置时，杆身和缸套内壁、活塞裙部内侧有没有碰擦的风险。

　　安装边界方面，大头孔的配合公差一般选过渡配合，装配时轴瓦压入孔内之后要保证轴瓦背面和大头孔完全贴合，不能有翘曲；小头的活塞销孔按照销的类型选间隙或者过渡配合，全浮式活塞销在工作温度下连杆小头可以和销之间相对转动，销两端用弹性卡环限位，半浮式结构则是把销和小头孔固连，仅活塞和销之间保留摆动自由度。杆身的工字形截面宽度要小于活塞内腔的导向宽度，保证活塞上行到上止点时，杆身顶部不会撞到活塞内腔的加强筋；大头的外圆直径必须小于缸套的内径，这样检修的时候连杆才可以随同活塞组一起从缸体上方的缸孔中抽出，不需要额外拆解曲轴箱下部结构，这也是很多维修性设计里容易忽略的细节。

　　从受力校核的角度，建模完成后可以直接对杆身做有限元分网，约束大头孔内壁、在小头销孔处施加最大爆发压力对应的载荷，就能看到应力最高的区域集中在杆身和大小头过渡的圆角位置，设计时这些区域的圆角半径不能随意缩小，后续加工里毛坯锻造的纤维流线也要沿着杆身轮廓连续分布，不能被切削切断，才能保证零件的疲劳寿命。这类连杆的三维模型也常用来做机构教学演示，直观展示曲柄滑块机构里连杆的运动轨迹、摆角变化规律，给小型动力设备的结构设计提供直接的装配参考。
