2.75CONFLAT法兰特高压电气馈通结构

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1203709
  • 2.75CONFLAT法兰特高压电气馈通结构

在超高真空实验系统、半导体真空工艺设备、粒子加速装置这类对真空度要求达到10^-8Pa量级的场景中,腔体内部的供电、信号传输始终是绕不开的结构设计难点——既要保证导电通路稳定导通,又要彻底阻断腔体内外的气体泄漏路径,同时还要耐受真空环境下的高温烘烤、温差形变,这类穿腔导电部件就是电气馈通。本次涉及的2.75英寸CONFLAT法兰规格的特高压电气馈通,是真空系统里应用极广的标准穿通组件,适配市面上绝大多数同口径的CF法兰真空腔体接口,不需要额外做转接结构就能直接安装。

从实际使用场景来看,这类多针馈通常用于真空腔内的传感器信号引出、加热组件供电、小型执行器的控制信号传输,比如在表面分析设备里,腔内的样品台加热、温度传感器信号、位移台驱动信号都需要通过这类馈通实现内外连接,避免额外开孔破坏真空腔体的整体密封性。设计这类馈通的时候,首先要解决的是密封可靠性问题,CF法兰本身依靠无氧铜垫圈的金属形变实现硬密封,相比橡胶密封能耐受更高的烘烤温度,也不会出现橡胶材料在高真空下放气的问题,法兰盘上的螺栓孔采用圆周均布设计,安装时按照对角顺序逐步拧紧螺栓,能保证铜垫圈受力均匀,避免局部密封失效。

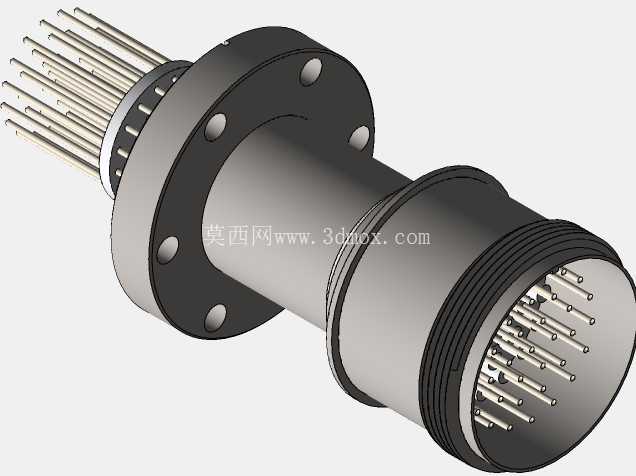

导电针的排布是设计里的另一个核心点,这款馈通采用双侧多针排布,两端的插针分别对应腔体内外的接线端,插针与法兰基体之间采用陶瓷绝缘烧结结构,既保证每根插针之间的绝缘性能,又能实现插针与金属基体之间的真空密封,烧结界面的热膨胀系数经过匹配设计,在200℃左右的真空烘烤过程中,不会因为陶瓷与金属的热胀差出现微裂纹导致泄漏。中间的筒体结构一方面是为了拉长导电通路的沿面距离,避免高电压下出现沿面闪络,适配特高压信号的传输需求,另一方面也给安装预留了足够的操作空间,不会因为法兰贴腔壁太近导致接线操作困难。

从安装边界来看,2.75英寸CF法兰的标准外径是70mm左右,法兰盘厚度约12mm,均布的6个安装螺栓采用M6规格,安装时需要保证法兰端面的刀槽无磕碰划痕,铜垫圈每次拆装都需要更换,避免残留的压痕影响密封效果。筒体部分的外径约45mm,轴向总长度控制在120mm左右,选型时需要确认腔壁外侧的预留空间足够容纳筒体部分,避免和周边的管路、支架出现干涉。两端的插针采用标准直径的可焊接插针,既可以直接焊接导线,也可以适配对应的快插接头,接线时要注意避免在插针根部施加过大的侧向力,防止烧结部位的陶瓷出现碎裂。

实际建模过程中,需要重点还原法兰刀槽的细节尺寸、插针的排布间距、陶瓷绝缘段的结构,这些细节直接影响后续出工程图时的加工准确性,尤其是法兰密封面的粗糙度、刀槽的深度尺寸,必须严格符合CF法兰的行业标准,否则加工出来的零件无法和标准真空配件匹配。另外,筒体与法兰盘的焊接部位采用圆周满焊结构,建模时要体现焊接坡口的设计,保证焊接后的结构强度和真空密封性,避免焊接缺陷导致的漏点。这类馈通在使用过程中,还要注意避免瞬时过流超过插针的载流上限,陶瓷绝缘部位要避免接触油污、金属碎屑,防止绝缘性能下降,日常维护时只需要在每次拆装更换铜垫圈,检查插针是否有氧化变形即可,不需要做额外的拆解维护。
