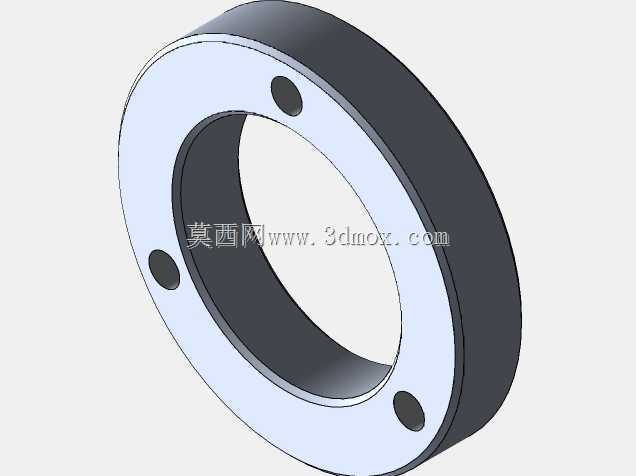

超高真空电子能量损失谱仪环形磁芯

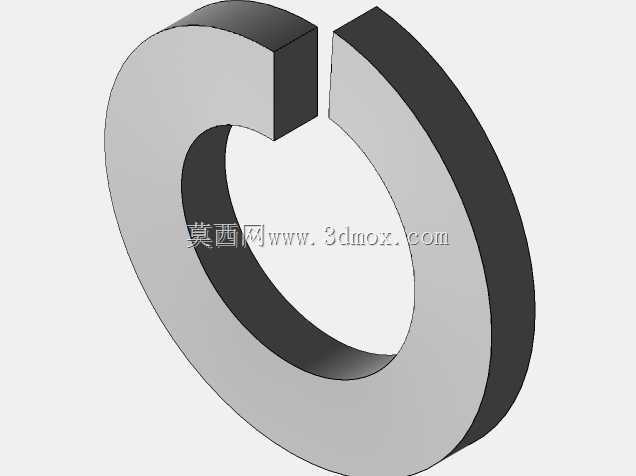

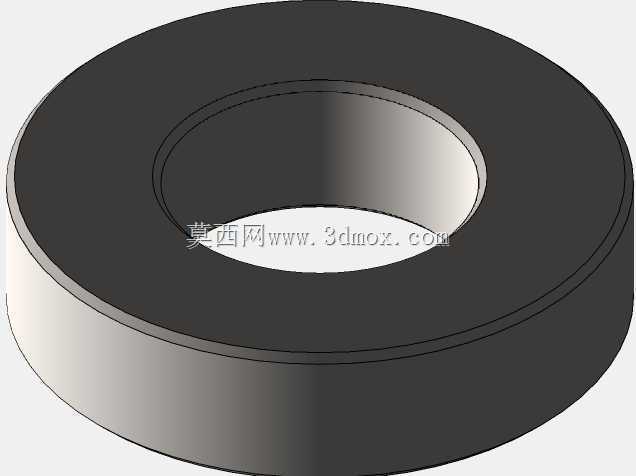

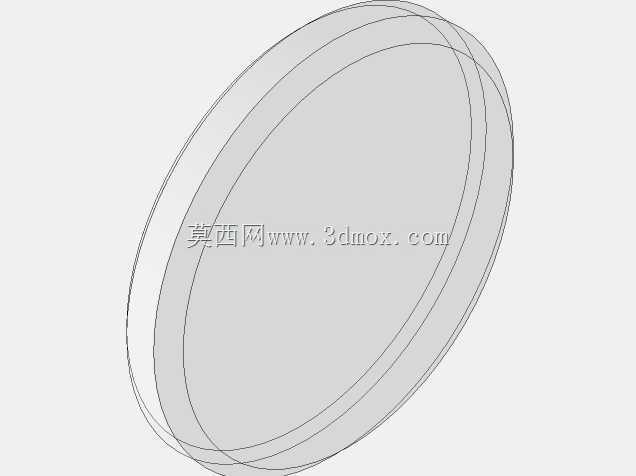

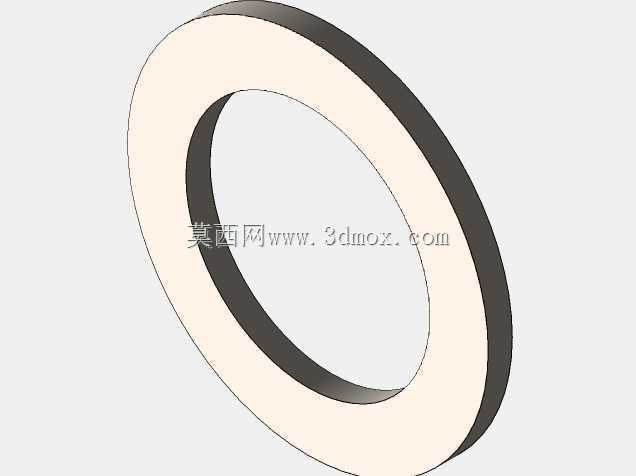

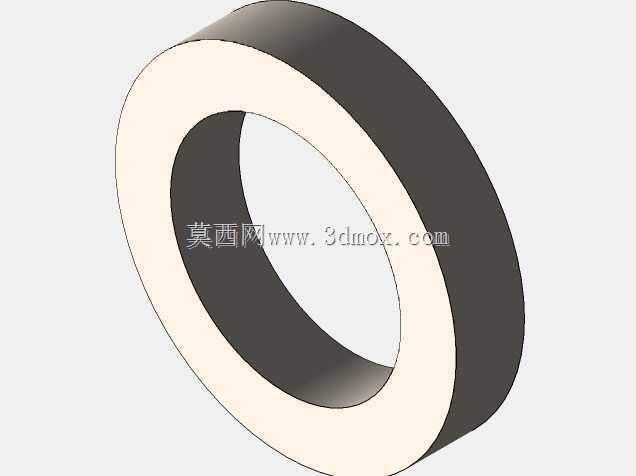

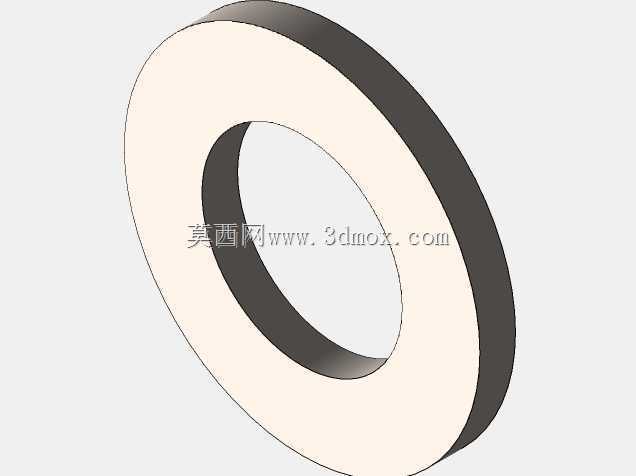

　　该环形构件对应高分辨电子能量损失谱仪中的磁路与能量分析相关核心部件，整体采用扁平厚壁圆环构型，内外圆同轴度要求较高，轴向厚度与径向宽度比例经过匹配，既为电子偏转、能量色散提供稳定磁通路，也兼顾真空腔体内部有限安装空间。从使用场景看，这类部件服务于表面科学、材料表征和超高真空分析环境，谱仪工作时需要在极低气压条件下引导低能电子束，使电子与样品表面作用后按能量差异分离，再由探测器采集损失谱信号。圆环所形成的闭合或近闭合磁路能够降低外部杂散磁场干扰，减少电子轨迹漂移，对提升能量分辨率和谱峰稳定性有直接作用。

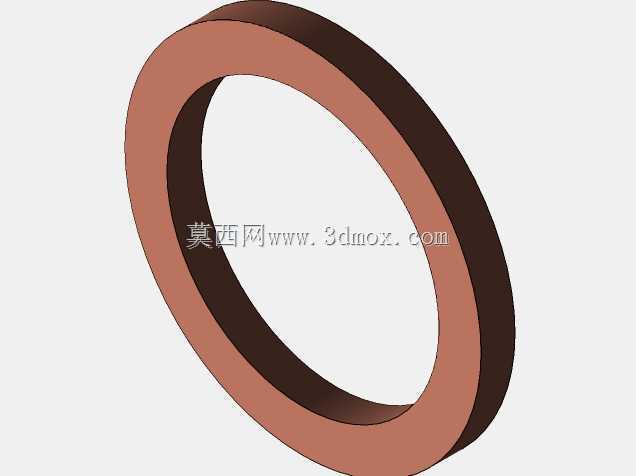

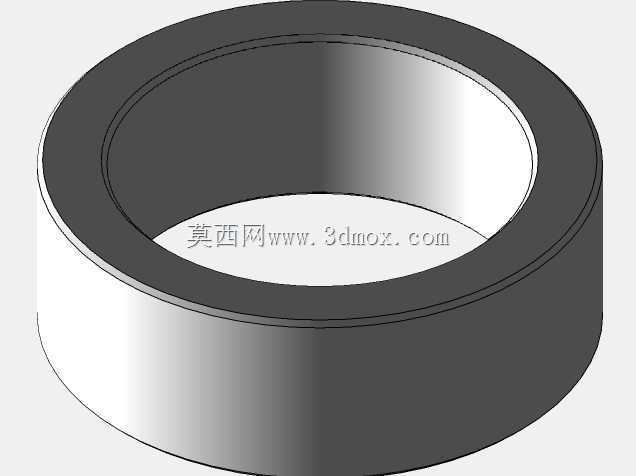

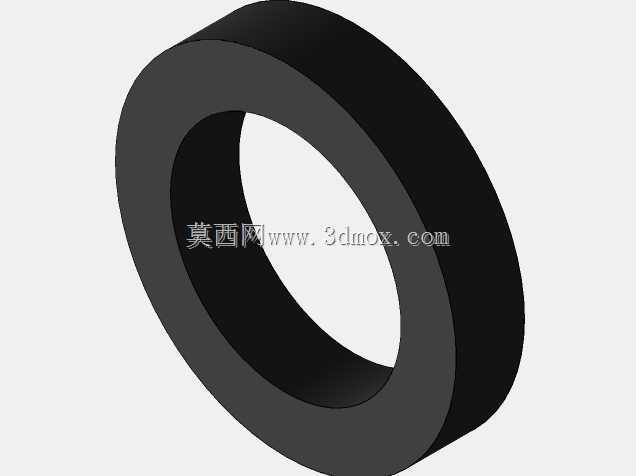

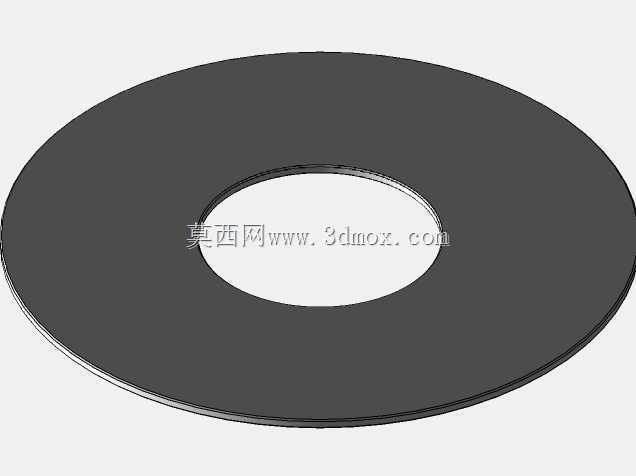

　　结构设计上，模型呈现为规则回转体，端面平整，外圆柱面、内圆柱面与两侧环形端面之间边界清晰，没有复杂凸台或外接安装耳，这与其在真空腔内通过嵌套、夹持或支架定位的装配方式相适应。环形中空区域为电子束通道、偏转极片或探测器光路预留空间，外缘实体部分则承担磁芯、屏蔽体或支撑基准的功能。厚壁截面可以提高磁路连续性，降低磁通在空气隙中的损失；较宽的端面有利于与相邻压板、绝缘隔层或定位环形成稳定接触，在装配后减少振动引起的微位移。

　　从安装边界考虑，圆环外径决定其在真空腔内部的最大包络，内径则约束电子光学组件的可用通道，轴向厚度影响上下游法兰、样品台和分析器之间的距离。建模时需要重点控制内孔与外圆的同心关系、两端面平行度以及环宽均匀性。若该件作为磁性叠片或磁芯封装体使用，实际工程中还会在材料选择、层间绝缘、表面包覆和真空放气率方面提出约束；若作为机械支撑环，则需关注端面压紧力、热膨胀差和真空烘烤后的尺寸稳定性。

　　在谱仪系统中，电子能量损失分析对磁场均匀性十分敏感。电子束能量较低时，微小杂散磁场就可能造成轨迹偏移，使能量谱峰展宽或信号强度下降。环形结构能够围绕电子通道形成连续屏障，使磁力线尽量沿构件本体闭合，从而削弱外界磁场和邻近电气部件对束流区的影响。与开口式磁路相比，闭环圆环在空间受限时更容易获得稳定磁环境；但同时也对内部组件的拆装顺序提出要求，通常需要在总装阶段将电子光学元件、绝缘件和定位套沿轴向依次装入。

　　三维建模过程中，回转体特征适合通过草图截面旋转生成，先确定内半径、外半径和轴向厚度三个主参数，再根据装配关系补充倒角、包覆层或配合面。若用于详细设计，可进一步拆分磁芯叠片、绝缘衬套、外屏蔽筒和压紧环，以便在工程图中标注配合公差、表面处理和清洁要求。对于真空设备，零件边缘不宜保留尖锐尖角，适当圆角可降低应力集中，也能减少真空环境下的颗粒附着和清洁死角。

　　该构件虽然外形简洁，但在整套电子能谱设备中处于束流光学与磁屏蔽的关键位置。设计时不能只把它视为普通垫圈或环件，而应结合电子路径、磁场分布、腔体布局和维护拆装综合判断。外圆需要避开腔壁、丝杠和馈通接口，内孔要保证电子束通过时不与极片、探测器或样品转移机构发生干涉；端面则应提供可靠的定位基准，使相邻组件在多次拆装后仍能恢复同轴状态。通过参数化方式建立圆环尺寸，并在装配中检查最小间隙、压紧行程和热态膨胀范围，可以为后续详细设计和设备选型提供清晰的结构依据。
