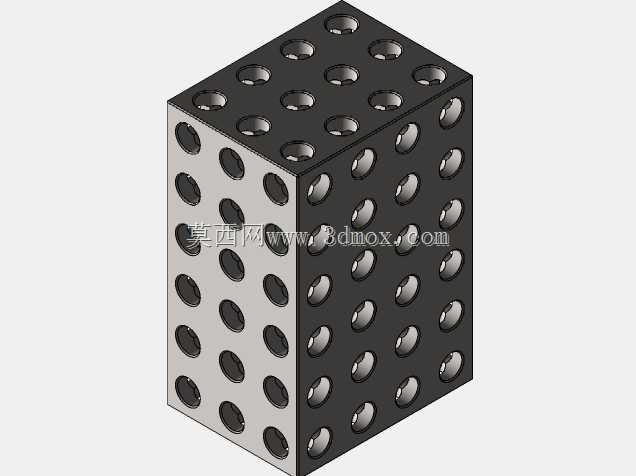

多孔阵列式立方定位工装基座

这款多孔阵列式立方定位基座，是工装夹具领域常用的模块化基准构件，主要应用在多工位组合夹具搭建、柔性生产线快速换装、三坐标测量工件定位、小批量多品种零件装夹等场景，能够替代传统定制化专用夹具的基体部分，大幅缩短工装准备周期，适配多品类工件的快速装夹需求，在精密加工、产品检测、装配工位中都能作为核心定位基准使用。从功能特性来看，该基座六个工作面均采用等间距规则阵列的螺纹安装孔设计，每个面的孔位排布遵循统一的孔距标准，可实现任意面的拼接、扩展与附件安装，支持从X、Y、Z三个轴向任意拓展夹具组件，无论是安装定位销、夹紧块、支撑柱还是角度转接件，都能通过标准孔位快速锁紧固定，无需额外打孔加工，重复定位精度可满足常规精密加工与检测的公差要求。设计过程中，首先确定了正六面体的基础外形，保证六个工作面的平面度与相邻面的垂直度公差，确保任意面作为安装基准时都能提供稳定的定位平面；孔位排布采用等距网格阵列方案，孔间距经过标准化计算，既保证孔壁之间的结构强度，避免基座因密集开孔出现刚性不足的问题，又最大化覆盖工作面的安装点位，减少装夹盲区；每个安装孔采用统一的螺纹规格与沉孔深度，保证所有标准夹具附件都能通用互换，同时孔口做了倒角处理，既方便紧固件快速导入，也能避免孔口磕碰产生毛刺影响安装精度。外形尺寸采用标准立方规格，边长适配主流组合夹具的系列尺寸，安装边界规整，既可以单独作为小型工件的装夹基座使用，也可以多个同规格基座拼接组成更大尺寸的工装平台，适配不同大小工件的装夹需求；基座的棱边做了微小倒钝处理，避免使用过程中划伤操作人员，整体结构兼顾刚性与轻量化，在保证装夹稳定性的同时，不会过度增加工装整体重量，方便工位间的转运与快速调整。
