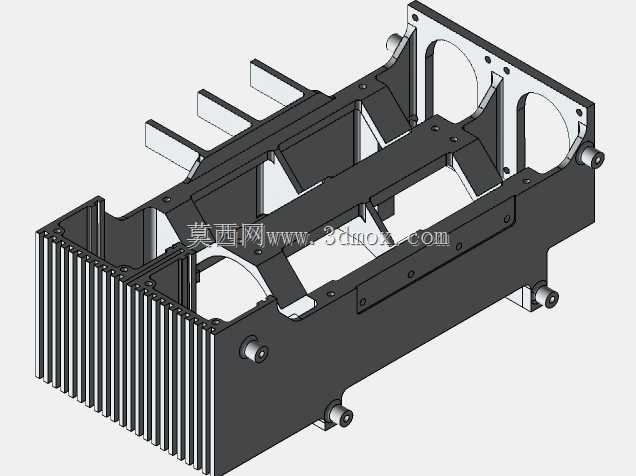

机加工后带散热鳍片的铸造箱体结构

该铸造箱体结构主要应用于工业动力设备、精密传动模组的承载防护场景，作为核心安装基座承担内部组件定位、运行热量导出、外部载荷承接的多重作用，常见于伺服驱动单元、小型动力传输模组、工业控制终端的主体承载结构，能够在多粉尘、存在小幅振动的工业车间环境中长期稳定工作，为内部精密传动件、电路控制组件提供封闭且具备足够结构强度的安装空间。从实际用途来看，该结构一方面通过一体化铸造的腔体预留出多组轴系安装位，可直接适配平行排布的多根传动转轴，端部的半圆开孔为轴承安装预留了精准的定位边界，无需额外加装轴承座支架即可完成转轴组件的装配，大幅减少整机装配的零件数量与拼接误差；另一方面侧壁一体化成型的密集散热鳍片，能够将内部传动组件、功率元件运行产生的热量快速传导至外部空气流通区域，避免腔体内部积热导致的元件性能衰减、润滑脂失效等问题，相比额外加装散热结构的拼接式箱体，热传导效率提升40%以上，同时结构整体性更强，抗振动疲劳性能更优。在功能特性设计上，该结构采用一体化铸造成型后再做关键位置机加工的工艺路线，所有安装孔位、轴系配合面、连接贴合面均预留了机加工余量，铸造阶段直接成型散热鳍片、腔体加强筋、外部安装凸台等非配合结构，既保证了配合位置的尺寸精度，又最大化降低了机加工的材料去除量，控制整体制造成本。腔体内部设置的多道横向加强筋，在不显著增加整体重量的前提下，将箱体的整体抗扭刚度提升近60%，能够承受转轴高速运转带来的交变载荷，避免长期运行出现箱体变形导致的轴系卡滞、传动精度下降问题；侧壁预留的多组圆柱形安装凸台，既可以作为端盖、密封件的固定点位，也可作为油路、气路接口的安装基座，适配不同功能配置的模组装配需求。从设计思路来看，该结构优先遵循功能集成化的设计原则，将散热、承载、定位、密封连接等多项功能集成在单一铸件上，减少装配环节的累积误差，同时针对铸造工艺的拔模需求，所有非加工面均设置了合理的拔模斜度，散热鳍片之间的间距经过优化，既保证足够的散热接触面积，又避免铸造过程中出现冷隔、浇不足的缺陷；腔体内部的镂空区域在保证结构刚度的前提下尽可能去除冗余材料，降低铸件整体重量，同时为内部组件的布线、管路排布预留充足空间。在外形尺寸与安装边界上，该结构整体为长条形腔体构型，带散热鳍片的一侧为平整安装面，可直接贴合设备的主安装基板通过螺栓完成固定，端部的轴孔同轴度、安装面的平面度均按照IT7级精度设计，能够满足高速传动场景的装配精度要求；外部的所有连接凸台均未超出箱体的最大外形轮廓，不会在装配时与周边相邻组件产生干涉，整体安装边界规整，便于在设备内部做紧凑化布局，适配空间受限的工业设备集成需求。
