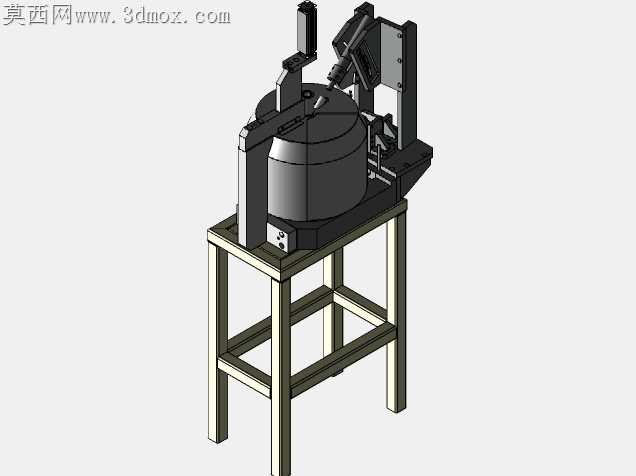

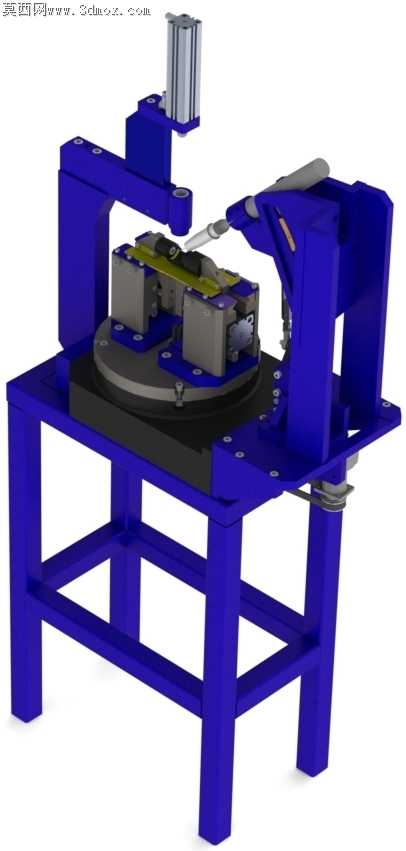

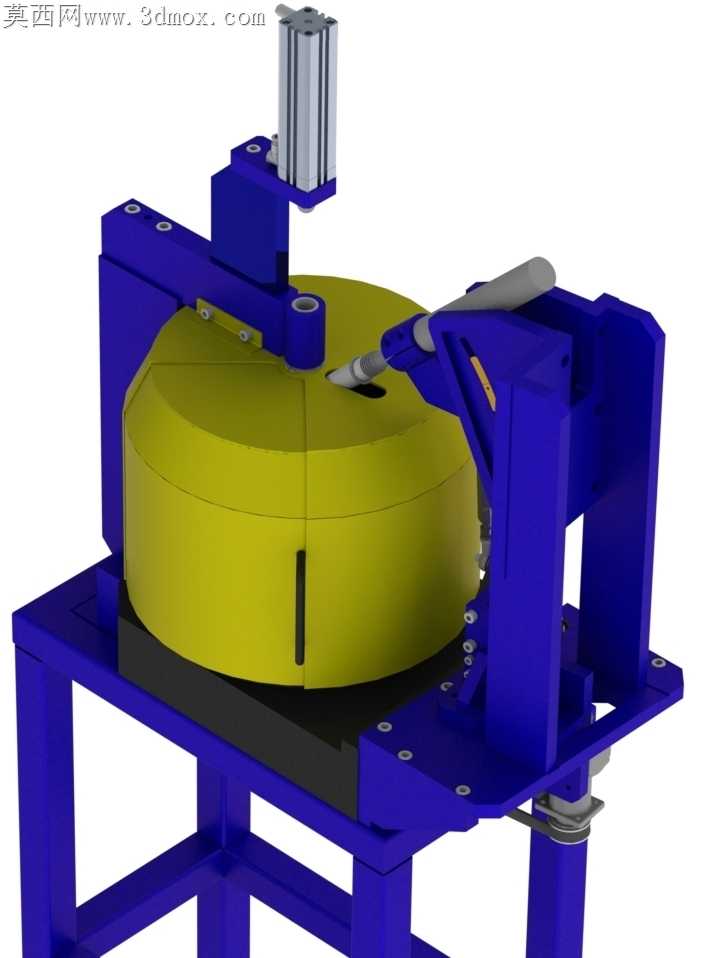

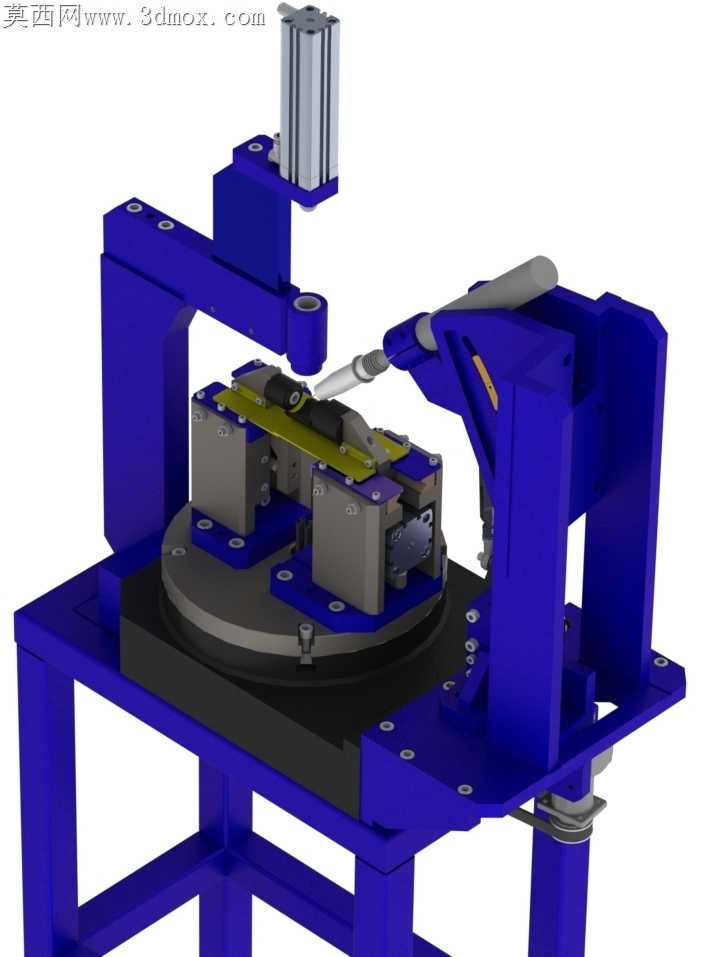

T形管件专用自动管焊工装设备结构

车间里T形管焊接长期靠人工对位，焊道偏移、管件装夹变形的问题反复出现，这套自动管焊结构从加工适配的角度，把现场踩过的坑逐一落到了结构细节里。底部机架采用方管焊接框架，没有追求轻量化的薄壁型材，反而选了壁厚偏厚的规格，就是考虑到焊接工位常年有焊渣飞溅、工件磕碰，厚壁方管的抗形变能力能抵消长期作业的机架蠕变，机架台面的安装孔全部做了沉台处理，焊渣落在台面上不会卡进安装缝隙，日常清理只需要扫过台面就行，不用挨个抠孔缝里的积渣。回转工作台的承载面做了可拆卸的耐磨垫板，T形管装夹时的磕碰、焊接时的飞溅烫损只会作用在垫板上，后期维护只需要更换垫板，不用拆解整个回转机构，垫板和转台之间用定位销做周向固定，不会因为转盘反复启停出现垫板移位，避免装夹基准偏移。两侧的夹紧模组没有用一体式的夹块，而是做了可更换的仿形压头，针对不同外径的T形管件，只需要更换对应弧度的压头就能适配，压头和夹紧气缸的连接位置留了1mm的浮动间隙，管件外径有轻微公差时，压头能自动贴合管壁，不会出现硬顶导致的管件圆度变形。上方的压紧气缸输出端装了聚氨酯缓冲垫，压下时不会在管件表面压出凹痕，缓冲垫的固定方式做了快拆卡槽，磨损后不用拆整个气缸活塞杆，抽拉就能更换。侧方的焊枪调节支架做了多维度的微调结构，前后、上下、摆角都有单独的锁紧旋钮，焊枪对准焊道时不用反复掰动支架，拧松对应旋钮就能微调位置，锁紧后不会因为焊接振动出现焊枪走位。焊枪夹持位留了绝缘衬套，避免焊接电流串到设备机架上，触发漏电保护或者击穿机架上的电气元件。整个设备的气动管路全部走机架内部的线槽，没有裸露在工作台外侧，既避免焊渣烫坏气管，也不会在上下料时勾到工人的工作服或者吊具。回转机构的传动位置做了挡屑护板，焊渣和打磨的铁屑不会掉进齿轮啮合间隙，护板和转台之间留了迷宫式的缝隙，不用加密封条也能挡住细铁屑钻入，减少日常维护的润滑频次。所有外露的紧固件都选了内六角圆柱头螺钉，没有用外六角或者十字螺钉，焊渣溅在螺钉头上不会堵死拧动的槽位，后期拆解维护时扳手能顺利卡入。这套结构没有做多余的装饰性设计，每一处取舍都对着现场加工的实际痛点，装夹对位的时间比人工焊接缩短近六成，焊道的一致性也能摆脱工人操作水平的影响，哪怕是新上手的操作工，只要把T形管放到定位槽里，按下启动就能完成整圈焊接，不用反复调整管件位置和焊枪角度。
