DV-75电站锅炉过热器结构三维设计

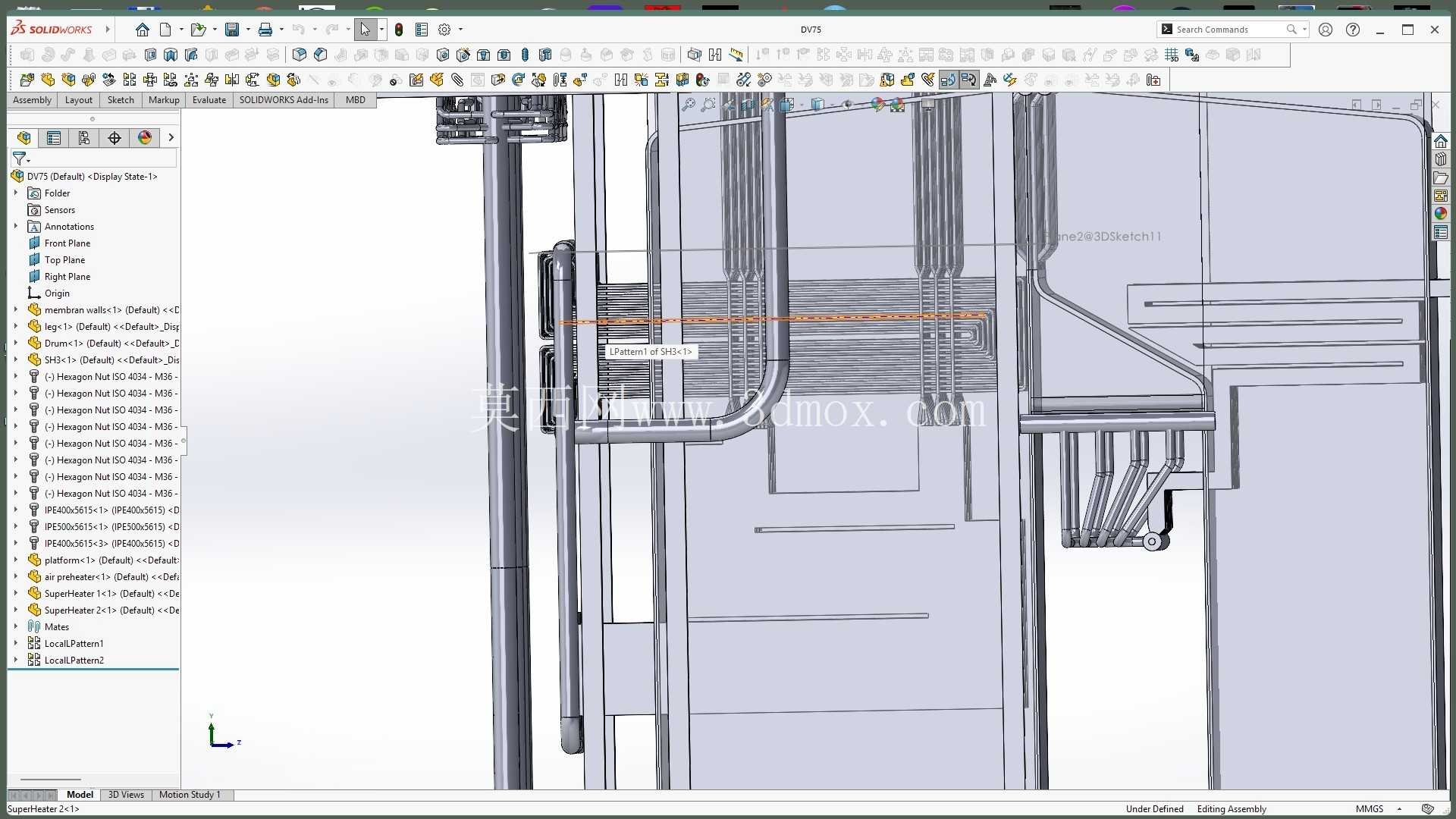

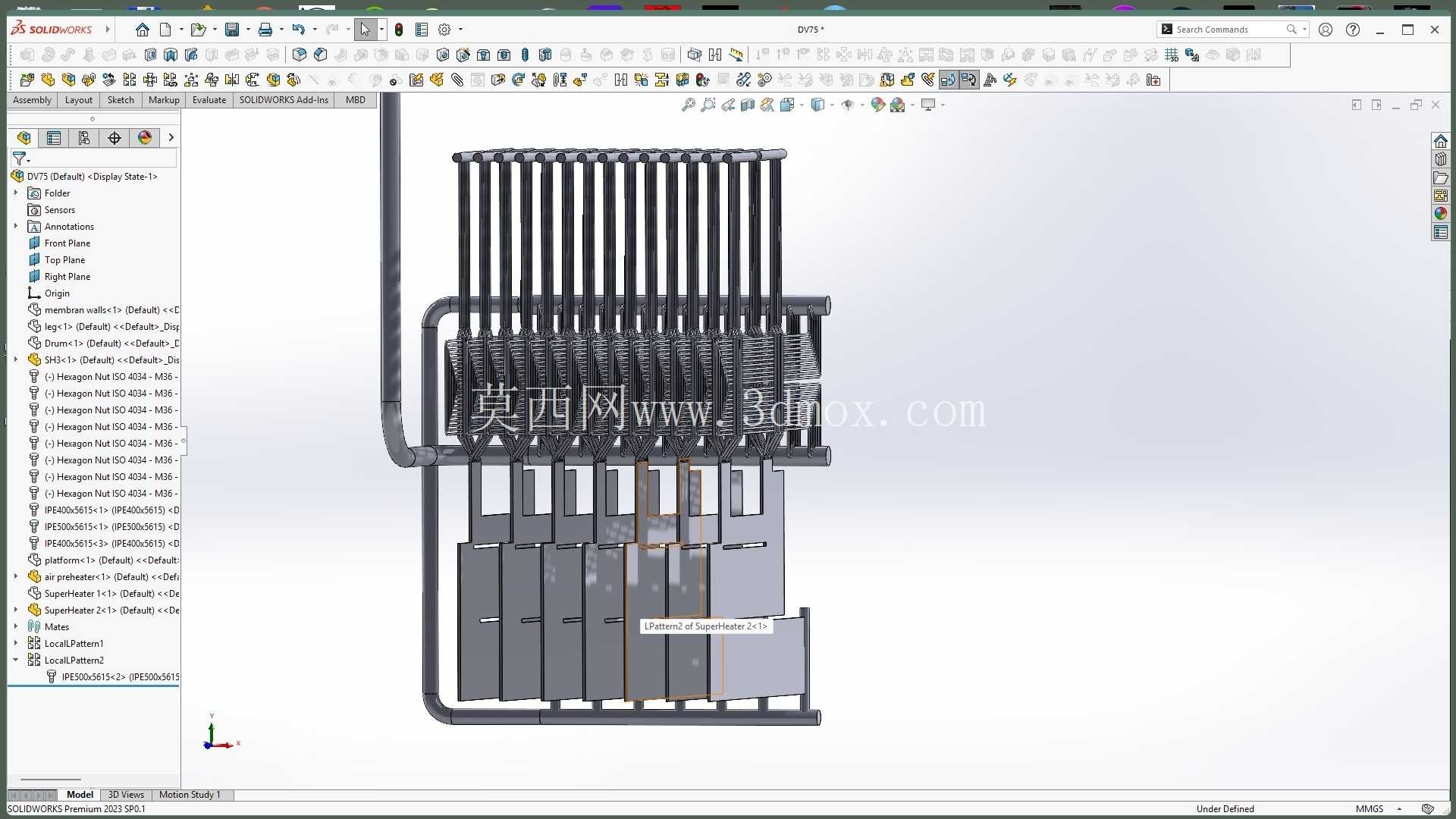

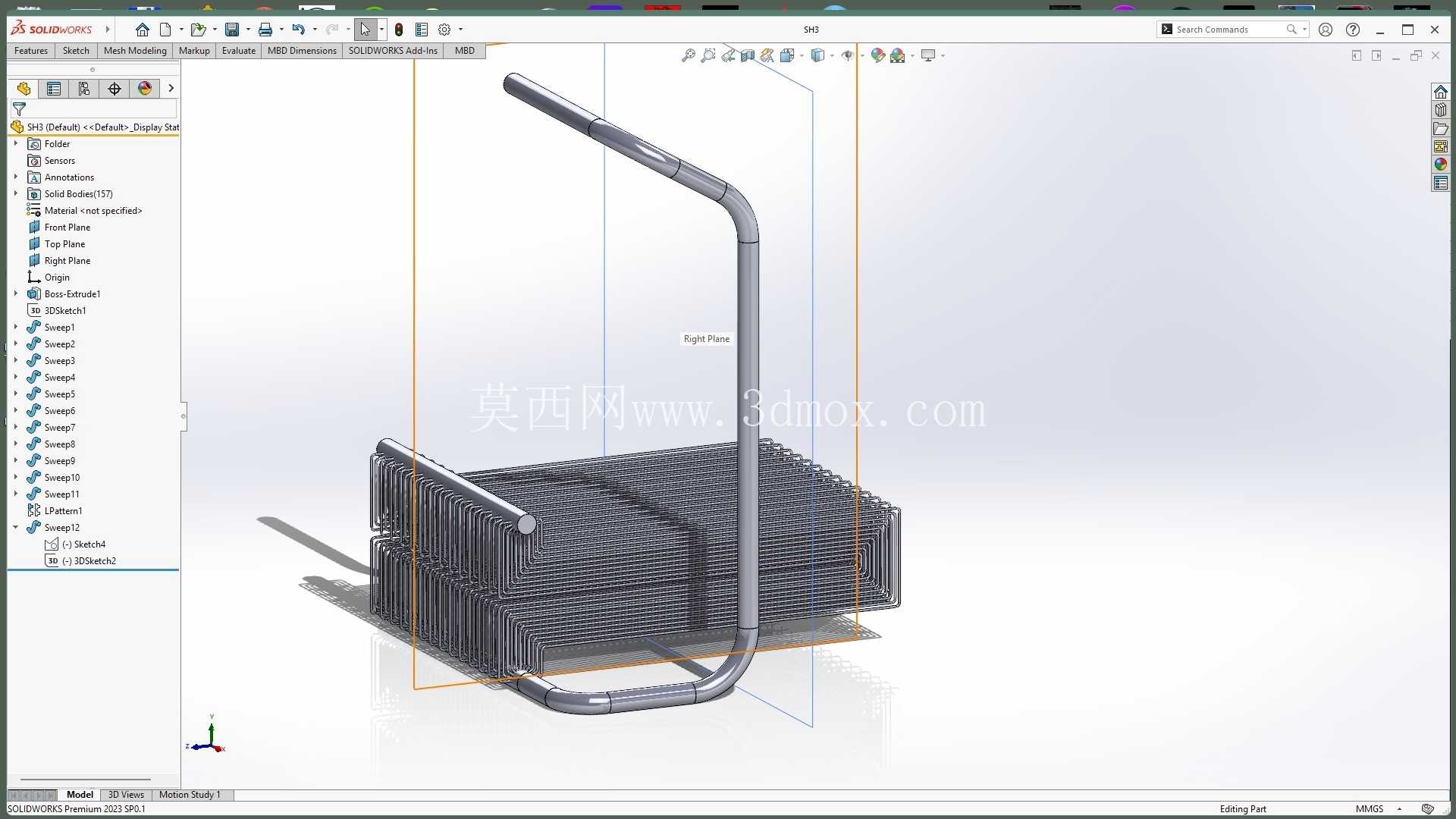

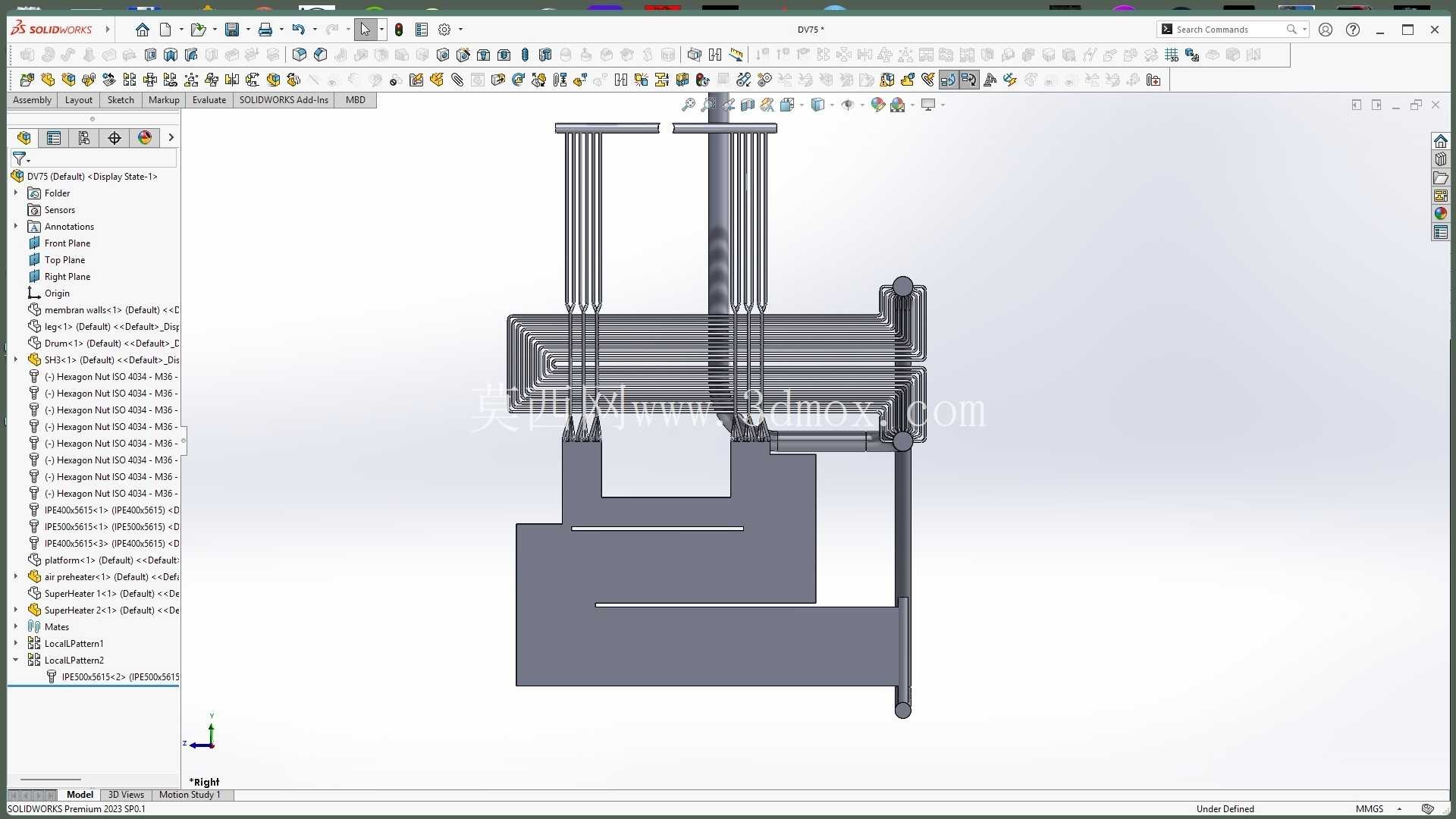

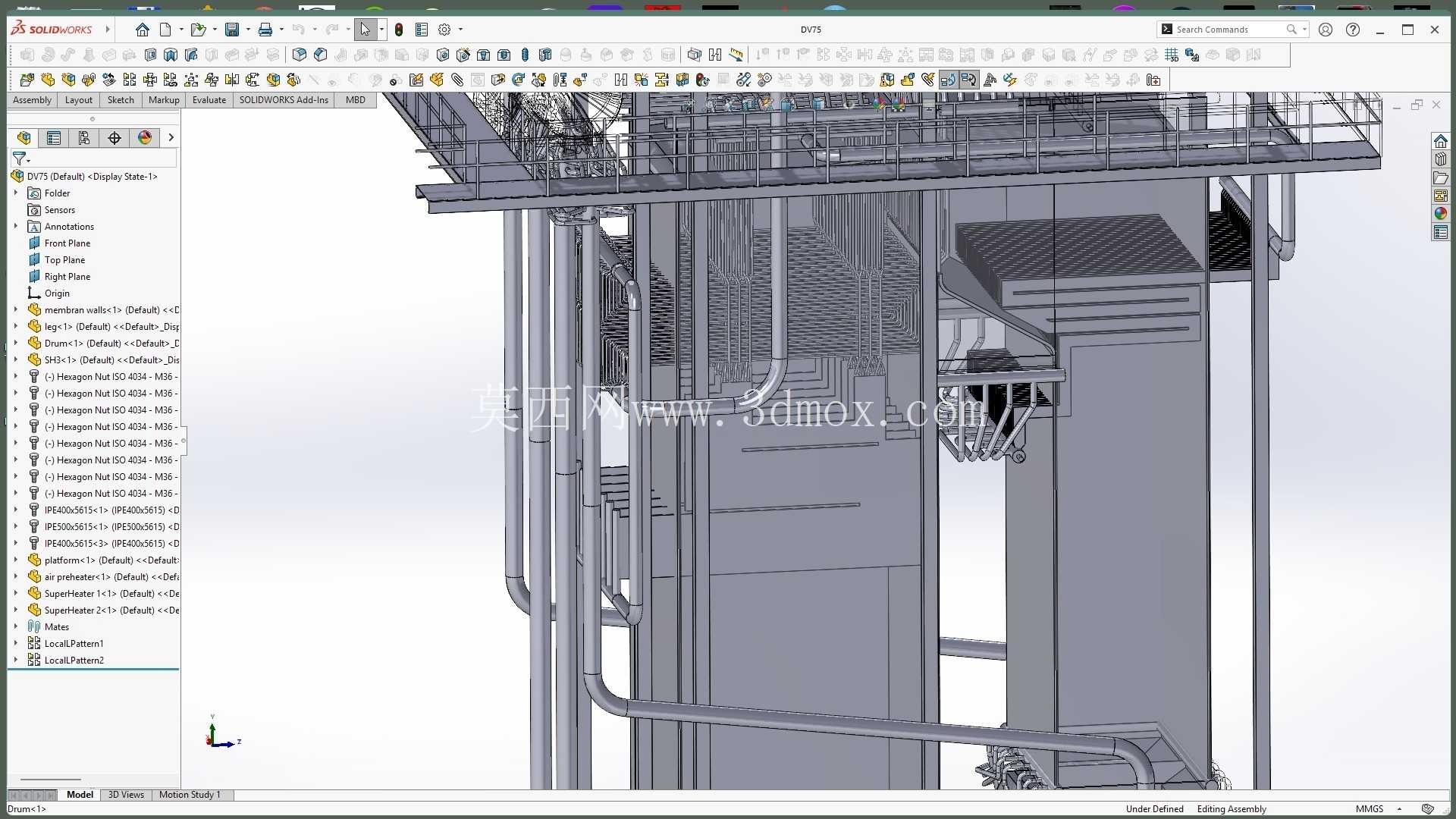

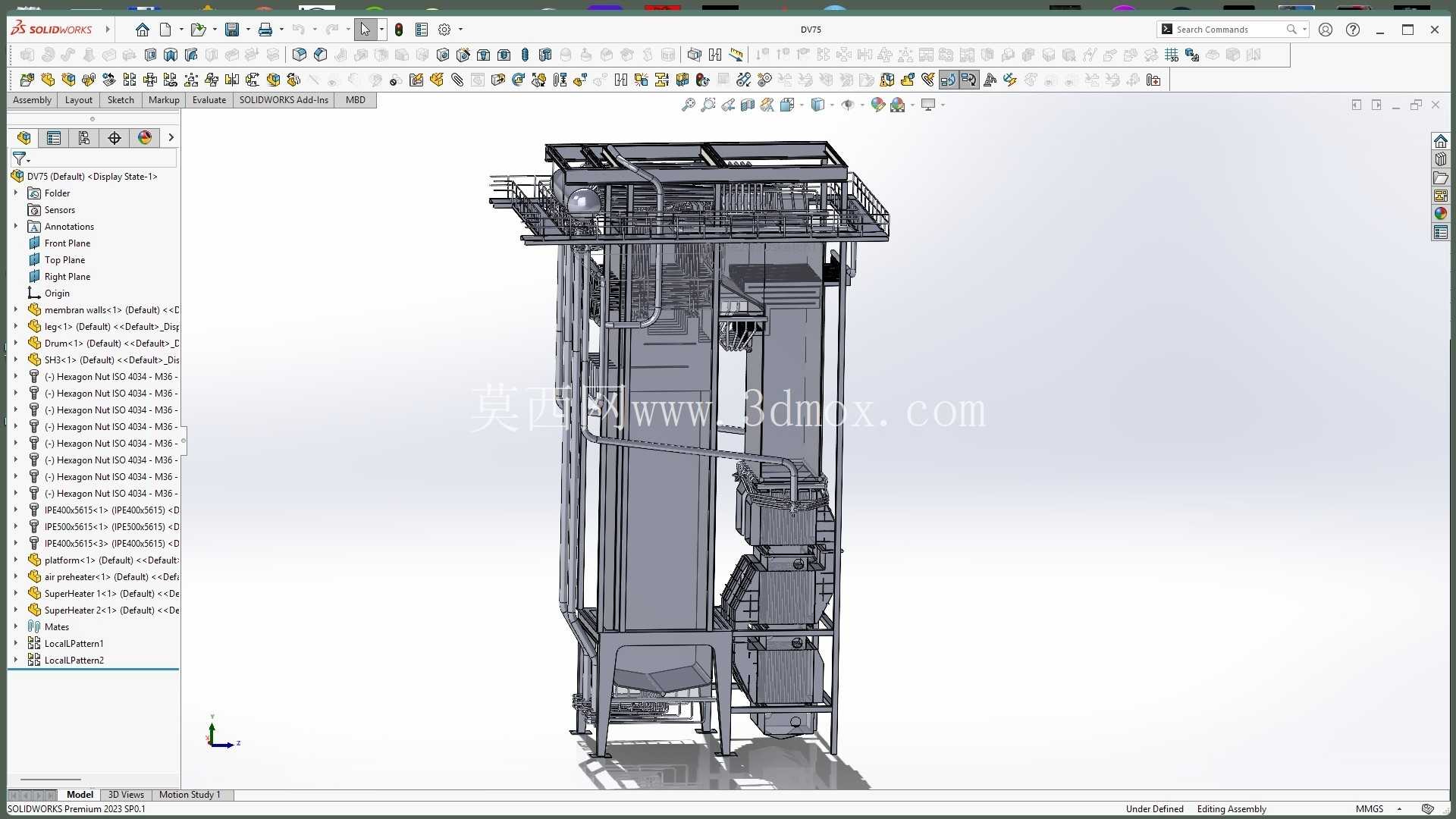

在电站锅炉的热力系统搭建中，过热器是决定蒸汽参数、保障汽轮机组运行效率的核心承压换热部件，本次呈现的DV-75型锅炉过热器结构，适配75t/h级循环流化床或煤粉锅炉的尾部烟道与炉膛上部布置空间，建模过程完全参照现役同容量机组的实际安装边界完成，可直接用于锅炉改造方案校核、新机组热力系统排布演示、运维人员结构培训等场景。从实际运行逻辑来看，该过热器承担着将汽包输出的饱和蒸汽进一步加热至额定过热温度的职能，通过分级布置的管屏结构，充分吸收炉膛辐射热与高温烟气对流热，将蒸汽参数提升至符合汽轮机进汽要求的水平，同时通过合理的管排间距设计，控制烟气流速在合理区间，既避免流速过高造成的管壁冲刷磨损，也防止流速过低带来的积灰堵灰问题，保障长期运行的换热效率稳定性。设计阶段首先明确了安装边界约束：过热器整体垂直布置于锅炉水平烟道与炉膛出口衔接区域，顶部通过吊挂装置固定于锅炉顶板梁下方，底部预留足够的热膨胀间隙，适配高温工况下金属构件的轴向伸长量，避免热应力造成的管排变形或焊口开裂；管屏之间预留均匀的检修通道，满足停炉期间的管壁测厚、缺陷补焊、积灰清理等运维作业需求，相邻管组的连接集箱布置于炉墙外侧的保温区域，既减少集箱本身的散热损失，也方便水位、温度测点的安装与日常巡检。结构设计上采用了分段式管屏排布逻辑，低温段过热器布置于烟温相对较低的烟道区域，采用较大直径的蛇形管结构，降低蒸汽流动阻力，高温段靠近炉膛出口，采用耐高温合金材质的密排管屏，提升换热效率的同时匹配高温烟气的热负荷分布；每一片管屏的进出口都通过小口径连接管接入进出口集箱，集箱上预留的安全阀、对空排汽、温度测点、压力测点接口位置完全参照现场实际开孔位置建模，可直接用于测点布置方案的校核，避免现场安装时出现管线干涉、操作空间不足的问题。建模过程中对管排的弯管半径、焊口位置、支吊架固定点都做了精准还原，每一处弯管的曲率都符合电站管道设计的规范要求，避免出现弯管处管壁减薄超标的问题；管屏之间的定位卡块、防磨盖板结构也完整呈现，这类部件虽然体积小，但在实际运行中直接决定了管排的抗晃动能力与局部防磨性能，尤其是在烟气走廊区域的防磨盖板设计，可有效降低局部高速烟气对管壁的冲刷磨损，延长过热器的整体使用寿命。从安装适配性来看，该过热器的整体外形尺寸匹配75t/h锅炉的烟道截面尺寸，顶部吊挂装置的安装孔位与锅炉顶板梁的预留孔位完全对齐，现场安装时可直接按照模型的排布顺序完成管屏吊装、集箱对接、焊口检测等工序，减少现场测绘、调整的工作量；同时模型中完整呈现了炉墙开孔与管道穿炉墙的密封结构位置，可用于密封方案的优化设计，避免运行过程中出现炉墙漏风、漏烟的问题，降低锅炉的排烟热损失。对于从事锅炉设计、热力系统改造、电站运维的技术人员而言，该结构模型可直观展现过热器的内部排布逻辑、介质流动路径、热膨胀补偿方式，相比二维图纸更易理解各部件之间的空间位置关系，在做管系应力分析、换热面积校核、检修方案编制时，可直接依托模型完成空间尺寸测量、干涉检查等工作，有效减少设计阶段的错漏碰缺问题，提升方案设计的准确性与落地性。
