方形嵌入式指针式电流测量仪表结构

这款指针式电流测量仪表，是工业电控系统、低压配电盘、设备操作面板上最常见的模拟量电流指示部件，区别于数显表的直观数字输出，这类指针表在电流波动趋势判断、过载瞬时冲击观测上有不可替代的视觉优势，操作人员扫一眼指针摆幅就能快速判断负载电流的动态变化，不用刻意读取数字，在设备调试、故障排查、日常巡检场景里的实用性非常突出。

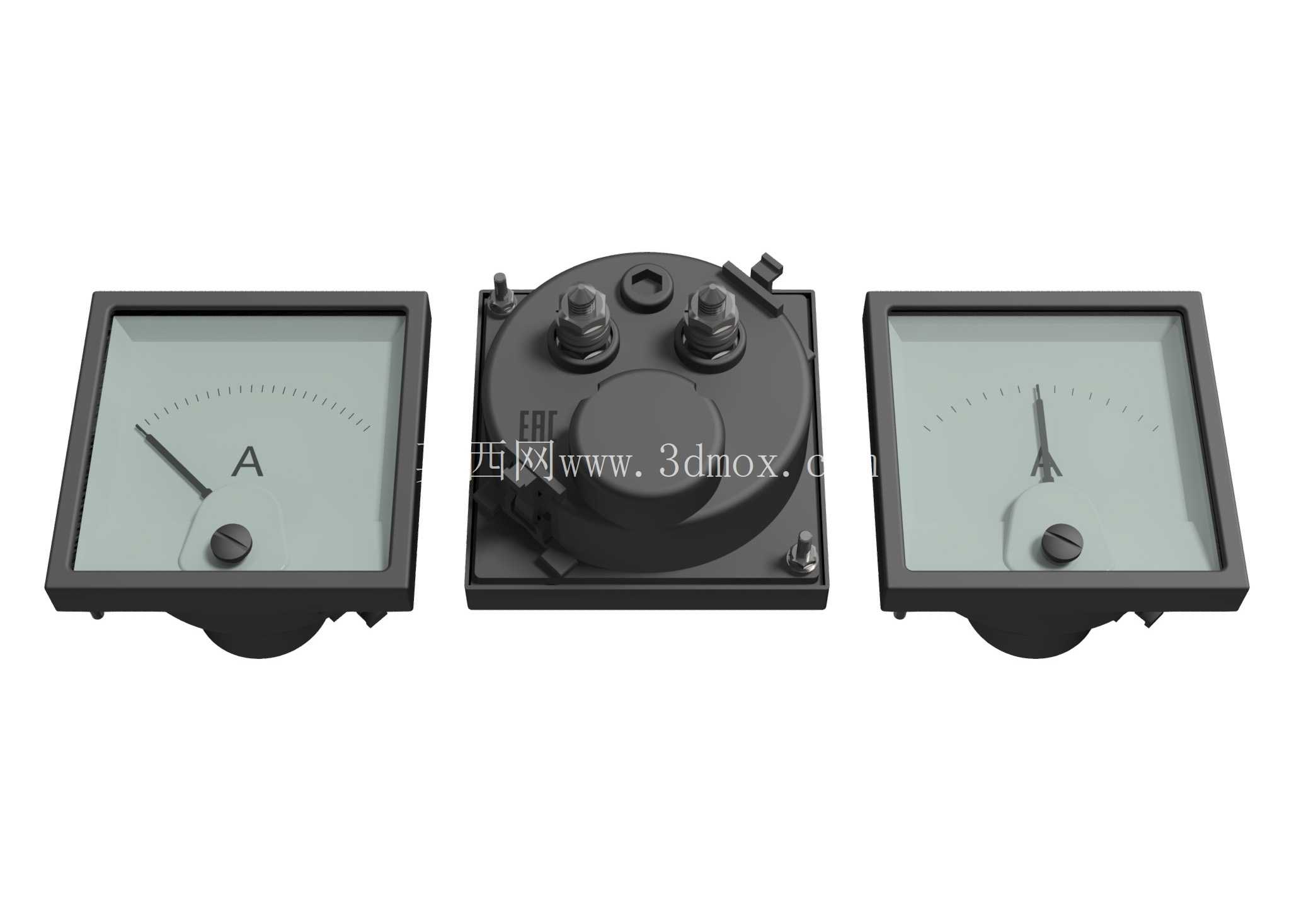

从结构设计来看，这款表采用方形嵌装外壳，正面是带密封边的方形表盘边框，安装时直接卡在配电盘或者设备面板的预开方孔里，背部的卡扣结构能把表体牢牢压紧在面板内侧，不需要额外打螺丝固定，安装效率很高，适合批量组装的电控柜生产场景。表体正面的表盘采用哑光浅灰底色，黑色刻度线沿圆弧均匀排布，中心位置印有电流单位标识“A”，指针采用轻量化铝合金材质，尾部带配重平衡结构，不管是垂直安装还是倾斜一定角度安装，指针的重力偏移都能控制在精度允许范围内，不会因为安装姿态影响测量读数。

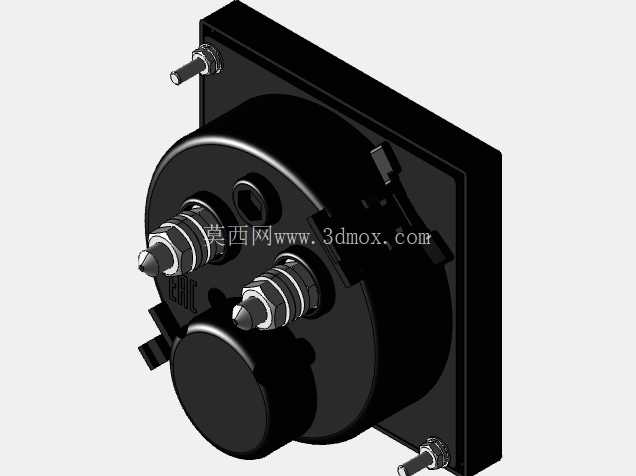

背部的接线端采用两个凸起的螺栓接线柱，带防松垫圈和锁紧螺母，接线时直接把控制回路的导线端头压接在接线柱上，拧紧螺母就能实现可靠的电气连接，大电流工况下也不会出现接触不良、接线端发热的问题。背部的壳体采用阻燃工程塑料一体注塑成型，边缘带加强筋结构，既提升了整体结构强度，也能在接线、安装过程中避免壳体开裂，同时塑料材质的绝缘性能可以有效防止接线端与金属面板之间出现漏电风险，满足低压电控设备的绝缘安全要求。

从安装边界来看，这类方形指针表的嵌装开孔尺寸是行业通用规格，面板外露部分的边框比开孔尺寸大一圈，形成自然的密封压边，能阻挡面板外侧的灰尘、飞溅水滴进入柜内，背部的表体深度控制在常规电控柜的安装空间范围内，不会和柜内的走线槽、其他电气元件产生空间干涉。设计建模的时候，要重点注意表盘刻度的圆弧圆心和指针转轴的同轴度，要是同轴度偏差超过0.1mm，指针在全量程摆动过程中就会出现蹭表盘、卡滞的问题，直接影响测量精度；另外背部接线柱的位置要和表体内部的测量机芯固定座对齐，避免接线时的扭力传递到机芯上，导致机芯移位、指针零点偏移。

实际应用中，这类电流表既可以直接串接在小功率负载的主回路里直接测量电流，也可以配合电流互感器使用，测量大电流回路的工作电流，在机床控制柜、小型冲压设备电控箱、生产线输送设备的操作面板、低压配电盘的出线回路里都有大量应用。和数显电流表相比，它不需要额外的工作电源，直接从被测回路取电就能工作，哪怕是控制回路断电，只要主回路有电流通过就能正常指示，不会因为辅助电源故障丢失电流指示，在一些对可靠性要求高的简易电控场景里，这种无源指针表的稳定性反而比有源数显表更有优势。建模过程中，表盘的刻度标识要符合电工仪表的通用标识规范，刻度线的长短区分、量程标识的位置都要和实际工业产品保持一致，不能随意排布，否则做出来的模型在做虚拟装配、电控柜可视化演示的时候会显得不专业，缺乏真实工业产品的质感。另外表体正面的玻璃表蒙采用略微下沉的安装结构，边框高出表蒙一点，能避免擦拭面板的时候刮花表蒙表面，也能在面板受到轻微碰撞的时候保护表蒙不被直接撞击，这些细节结构在建模的时候都要还原出来，才能体现真实工业产品的设计考量。
