赛米控SEMiX341D16s功率模块

　　赛米控SEMiX系列功率模块在工业变频、伺服驱动、新能源逆变以及各类电力电子变换装置中应用十分广泛，这类模块本质上是将IGBT芯片、续流二极管、驱动适配端子与散热基板集成封装为一体的功率开关单元，承担着电能变换过程中的高频通断与电流承载任务。从整机结构设计角度看，功率模块往往是变流器内部热设计、电气布局与机械装配三者交汇的核心部件，其外形轮廓、端子位置与安装孔位直接决定了母排走向、驱动板布置以及散热器选型，因此在三维布局阶段拿到准确的模块数模，对缩短整机开发周期、规避装配干涉具有现实意义。

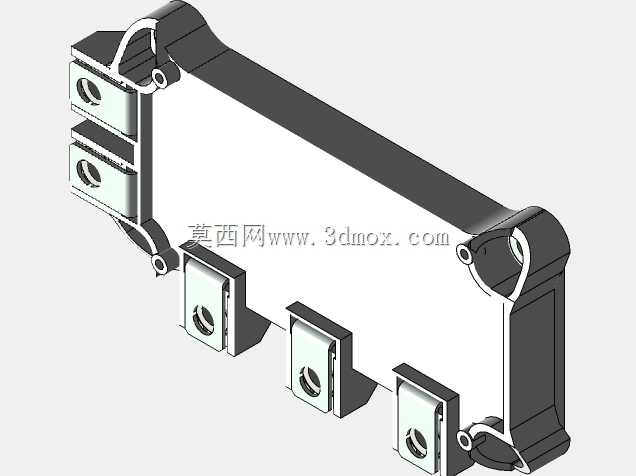

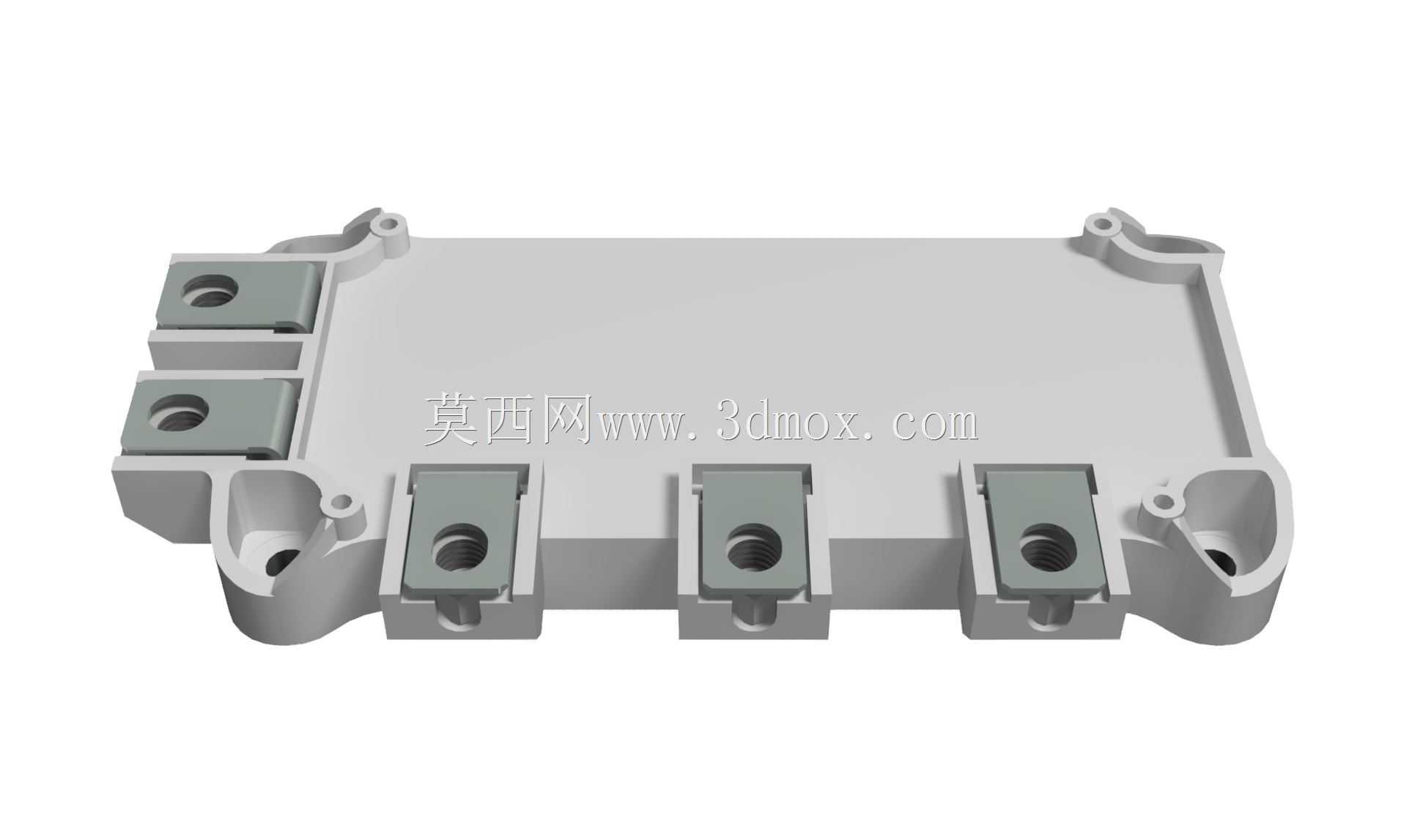

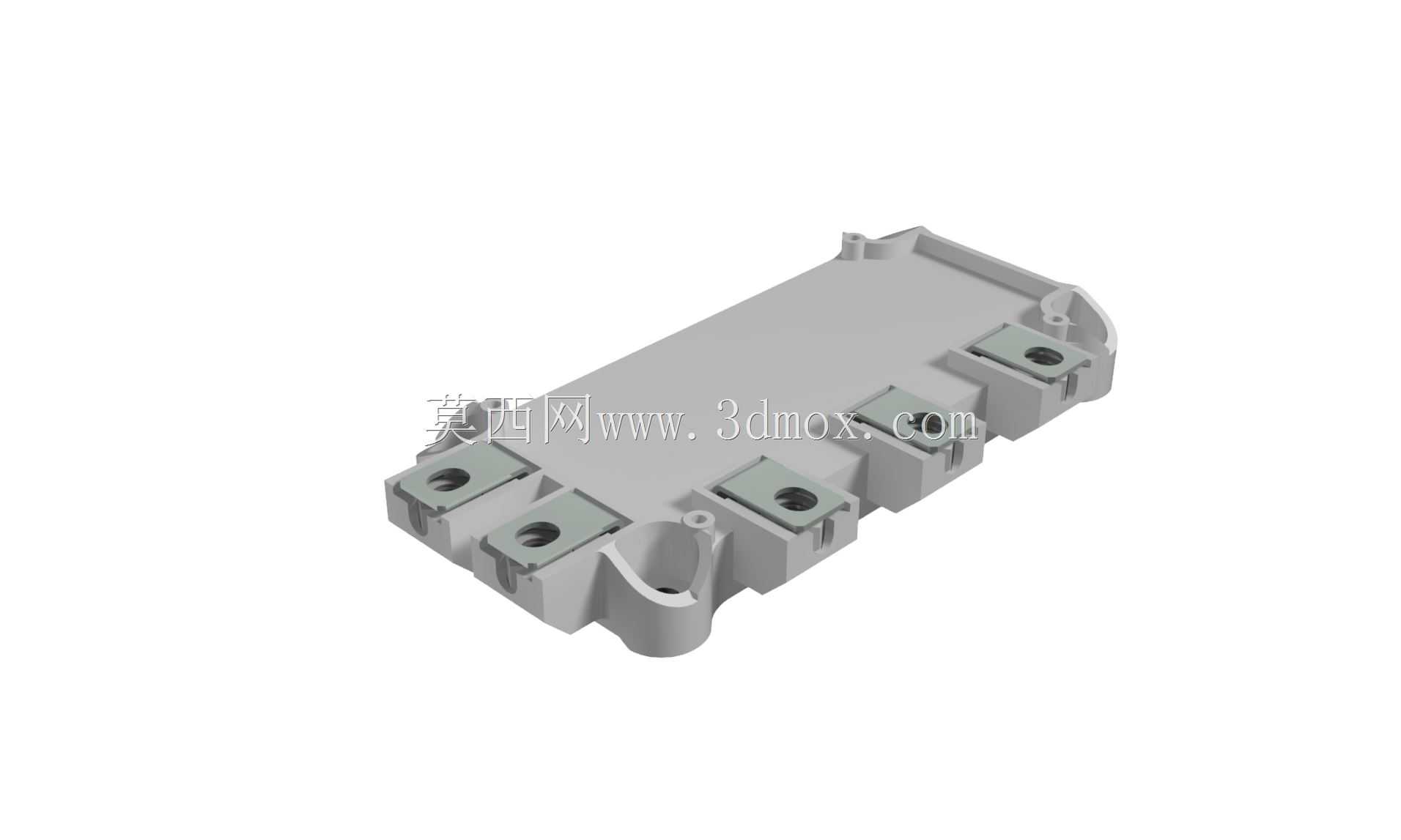

　　该模块采用扁平式矩形封装，主体为绝缘塑封壳体，底部为金属散热基板，工作时基板紧贴散热器，通过导热硅脂或导热垫将芯片结热传导至散热翅片。壳体两侧设有带安装孔的固定耳，用于将模块整体压紧在散热器上，安装时需按照规定的拧紧力矩与对角顺序操作，以保证基板与散热器表面均匀贴合，避免局部气隙导致热阻升高。模块正面分布多组功率端子，端子为带通孔的金属连接块，用于通过螺栓与层叠母排或铜排连接，这种大截面端子能够承载较大的主回路电流，同时降低接触电阻与杂散电感。

　　从端子排布来看，该模块对应三相桥臂拓扑结构，一侧布置直流母线正负极输入端子，另一侧引出三相交流输出端子，端子之间保持足够的爬电距离与电气间隙，以适应较高的工作电压。主功率端子采用对称布局，便于层叠母排的正负铜片平行走线，从而最大限度减小换流回路面积，抑制关断时的电压尖峰，这一点在高频开关应用中尤为关键。模块侧面或端部通常还设有低压信号端子排，用于连接栅极驱动、发射极取样及温度检测信号，弱电端子与强电端子分区布置，减少功率回路对驱动信号的干扰。

　　在结构设计思路上，这类模块兼顾了电气性能、散热效率与可制造性。塑封壳体提供绝缘防护与机械支撑，边缘的定位凸台与卡扣特征有助于在自动化装配中识别方向、防止错装；基板与壳体之间的封装工艺保证了内部芯片的密封与绝缘。模块四角的安装耳采用加强结构，承受螺栓压紧力时不易开裂，耳孔位置与端子相对位置精度较高，能够直接匹配标准散热器的安装孔系。对于设备厂家而言，选用成熟封装的功率模块还意味着散热器、母排与驱动板可以在多个功率等级之间平台化复用，降低备件种类与工装成本。

　　在实际选型与装配校核中，工程师需要重点关注几个边界条件。其一是模块的外形包络与高度方向空间，模块本体加上母排折弯、螺栓头部与驱动板接插件后的总高度，必须在柜体或风道内留有安全裕量；其二是端子孔位与母排孔的同轴度，三维装配中应模拟螺栓穿装路径，确认工具操作空间，避免出现母排能装上但套筒无法就位的情况；其三是模块周围的绝缘距离，尤其是带电端子对地、相间以及与相邻器件的间隙，需结合污染等级与过电压类别校核；其四是散热界面的平面度要求，散热器表面粗糙度与平面度不达标会显著影响散热效果。

　　将该数模导入整机装配后，可以直接用于干涉检查、母排展开、风道规划与维护空间验证。比如在变频器柜内，模块通常成排安装在风冷散热器或水冷板上，前方留出插拔驱动板与紧固母排的操作空间，上方布置电容组与层叠母排，下方对接风道；通过三维校核可以提前发现母排弯曲半径不足、端子与电容外壳距离过近、安装耳与散热器凸台冲突等典型问题。对于从事电力电子设备结构设计的人员来说，准确的功率模块三维模型不仅是画图的依据，更是串联热、电、机多维度设计的基础数据，能够帮助团队在样机投产前把大部分装配隐患消除在数字样机阶段。
