赛米控SKD210-12整流功率模块三维结构

　　在工业变频、整流电源、电机传动和直流母线系统中，功率半导体模块往往处于主回路的核心位置。赛米控SKD210-12这类三相整流功率模块，主要承担交流输入到直流输出的整流任务，常见于变频器前端、不间断电源、焊接电源、感应加热设备以及各类需要稳定直流母线的电控柜内。与分立二极管器件相比，模块化封装把多颗功率芯片、绝缘衬底、主功率端子和散热基底整合在同一绝缘壳体内，既减少了主回路布线长度，也降低了杂散电感对换流过程的影响。

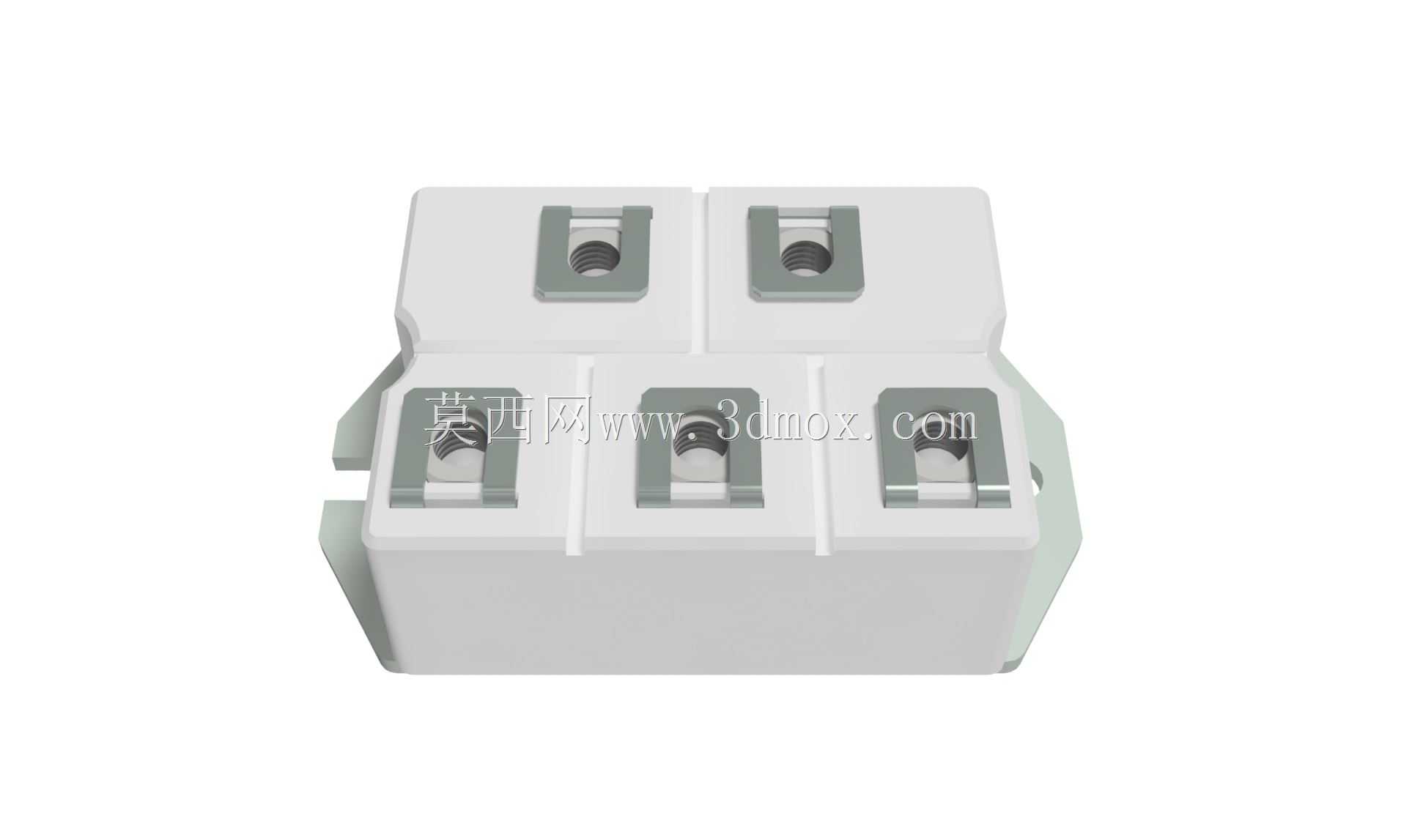

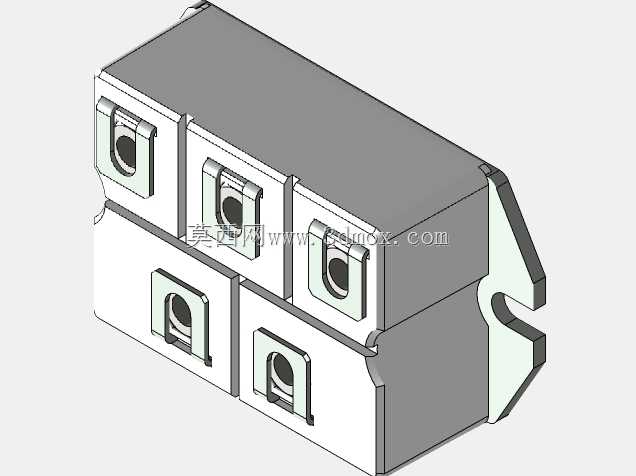

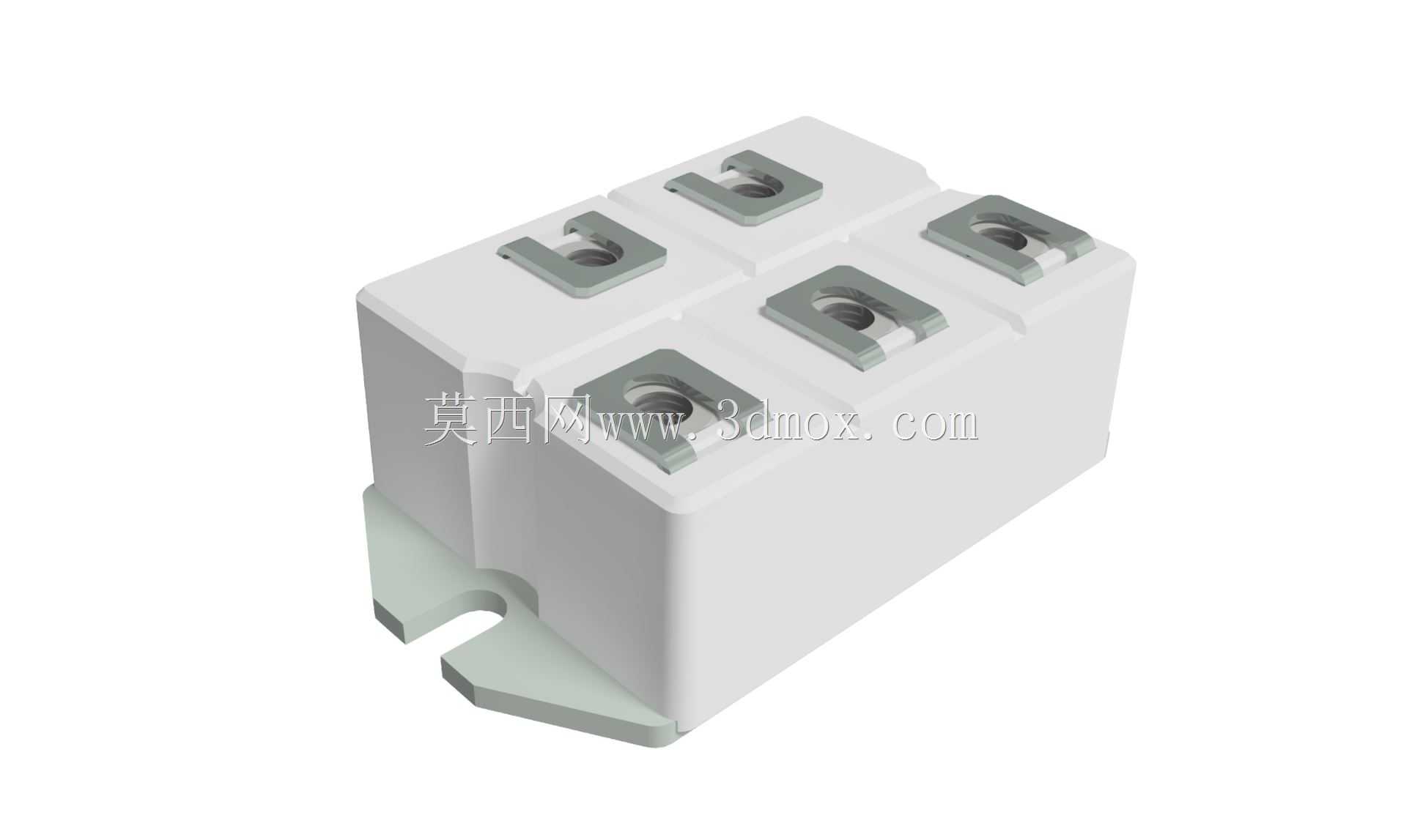

　　从三维结构上看，该模块采用近似长方体的绝缘外壳，壳体顶部布置五处主功率接线位。其中三个端子对应三相交流输入，另外两个端子对应直流正、负极输出，端子区域带有金属嵌件和螺钉压紧结构，用于保证铜排或电缆端头与模块内部功率路径的可靠接触。端子周围的白色壳体形成明显的绝缘隔离墙，使相邻带电部位之间保留足够的爬电距离和电气间隙。对于结构工程师而言，这部分外形不能只按普通矩形块处理，顶部凸起的端子座、金属压板、螺钉孔以及相邻端子之间的隔筋都会影响母排折弯、线束走向和绝缘盖板设计。

　　模块底部通常与散热器贴合安装，壳体两侧或底部延伸出安装耳，用于通过螺钉将模块压紧在散热面上。实际装配时，安装面的平面度、导热硅脂厚度、螺钉紧固顺序和扭矩都会影响接触热阻。若三维布局中忽略模块底部与散热器之间的压紧边界，后续可能出现模块受力不均、壳体温升偏高或绝缘外壳受应力开裂等问题。建模时需要把安装孔位、底壳轮廓、端子高度和顶部操作空间一并表达清楚，尤其是主接线螺钉的装拆空间，应保证工具能够垂直进入，避免被上方母排、电容支架或柜内横梁遮挡。

　　该类模块的设计思路围绕功率载流、绝缘防护和热传导展开。内部功率芯片通过焊接或烧结固定在绝缘导热衬底上，衬底再与基底形成热通路；外部壳体则承担电气绝缘、机械保护和端子定位作用。顶部五个端子呈分组排列，交流侧与直流侧分区明确，便于工程师在柜内布置三相输入母排和直流输出母排。母排设计时应尽量使相邻导体平行、短直，减少不必要的弯折；同时在端子附近预留温升和热膨胀补偿余量，避免模块在长期冷热循环后受到母排刚性拉扯。

　　在设备选型和结构校核阶段，模块周围的边界条件需要重点确认。首先是高度方向，功率端子、紧固螺钉和外接铜排叠加后会占用较多垂直空间，上方不能紧贴导电部件；其次是宽度方向，端子之间以及模块与柜体内壁、相邻器件之间应保留绝缘距离，尤其在污染等级较高、湿度较大或存在粉尘的工业现场，不能按理论最小间隙贴线布置；再次是散热方向，模块底部必须与散热器平面完整对应，散热风道应避开其他发热器件的热风回流。若模块与电容、接触器、熔断器等组成整流单元，还应考虑维护时从正面拆卸端子螺钉和整体松开安装螺钉的操作路径。

　　从应用场景看，前端整流模块虽然不像控制板那样承担复杂逻辑，却直接决定主回路的电能转换可靠性。三相交流输入经过模块内部二极管桥式连接后输出直流，再供给后级逆变桥或直流负载。工作过程中，器件发热集中在芯片结区，热量由下方向散热器传递，而顶部端子则同时承担载流和接线定位功能。结构设计若只关注电气符号而忽略封装实体，容易在样机阶段出现母排干涉、工具无法操作、绝缘距离不足或散热面压装不实等问题。

　　因此，在整机三维布置中，该模块应作为主回路关键实体进行建模，而不是简化为无细节的方块。完整保留端子凸台、金属接线区、安装耳、壳体圆角和侧面轮廓，能够让电气装配、母排展开、散热器加工和柜体绝缘设计在同一模型空间内协同校核。对于从事电力电子设备结构开发的工程师来说，这类功率模块的三维数据不仅用于外观展示，更直接服务于安装间隙确认、母排路径规划、散热组件匹配以及维护操作空间评估。
