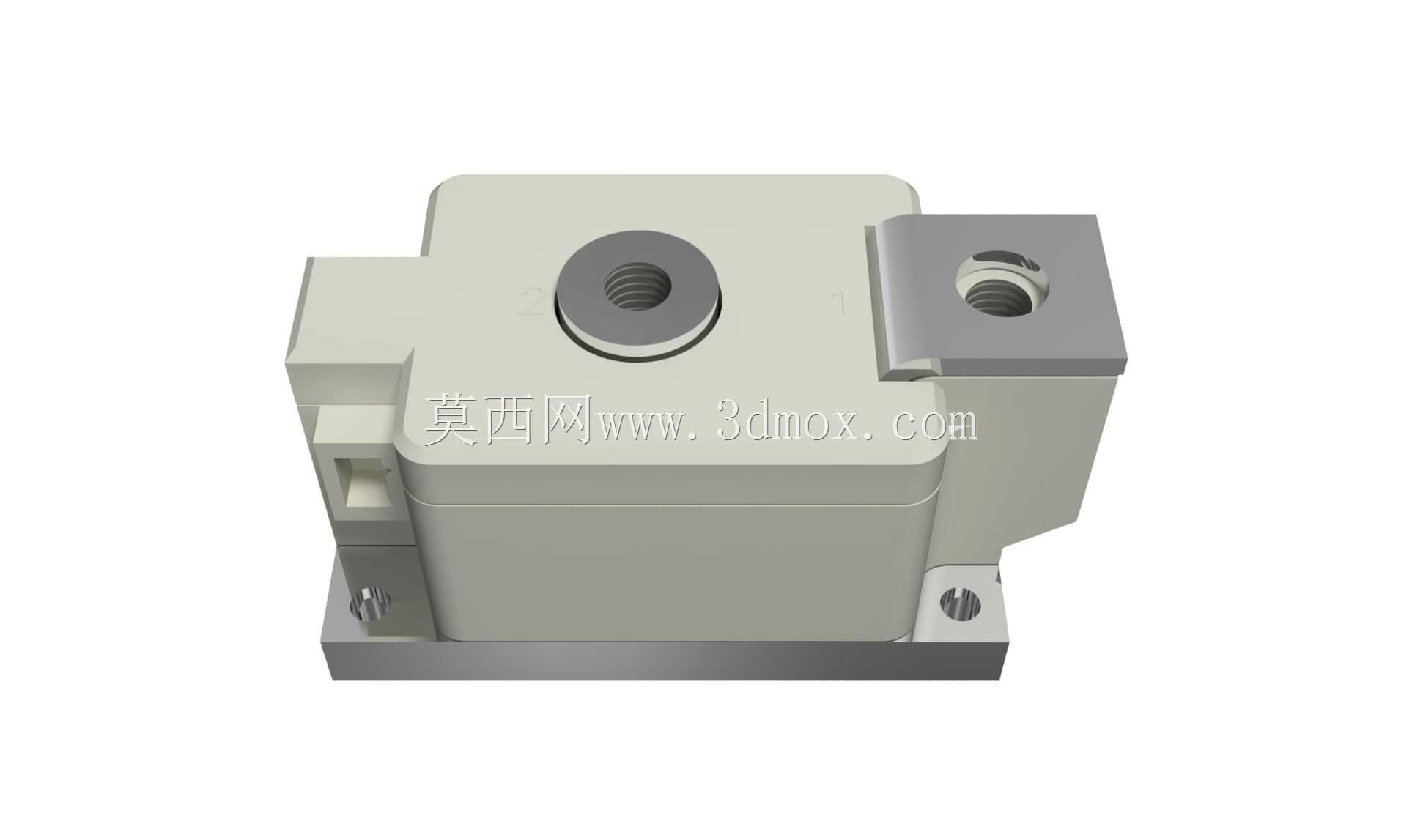

该三维结构对应电力电子装置中常见的方形大功率二极管模块,主要用于整流柜、变频器直流母线、逆变电源、软起动装置、焊接电源以及电机传动系统中的单向导通环节。器件本体采用工业功率模块常见的矮方盒封装,主体外壳为绝缘封装材料,顶部和底部布置金属载流与安装结构,能够在大电流工况下承担导电、绝缘、传热和机械固定等多重作用。
从实际装配角度看,这类模块通常不是独立悬挂安装,而是压紧在散热器表面使用。模型底部金属基板是重要的热交换边界,装配时需要保证基板与散热器之间具有均匀、稳定的接触压力,导热硅脂或绝缘导热垫的厚度会直接影响结到散热器的热阻。底部两侧带孔安装耳用于定位和压紧,孔位附近的金属区域承受螺栓预紧力,因此在机柜布局时不能只看器件外形轮廓,还需要预留螺栓放入、扳手回转以及维护拆卸的空间。

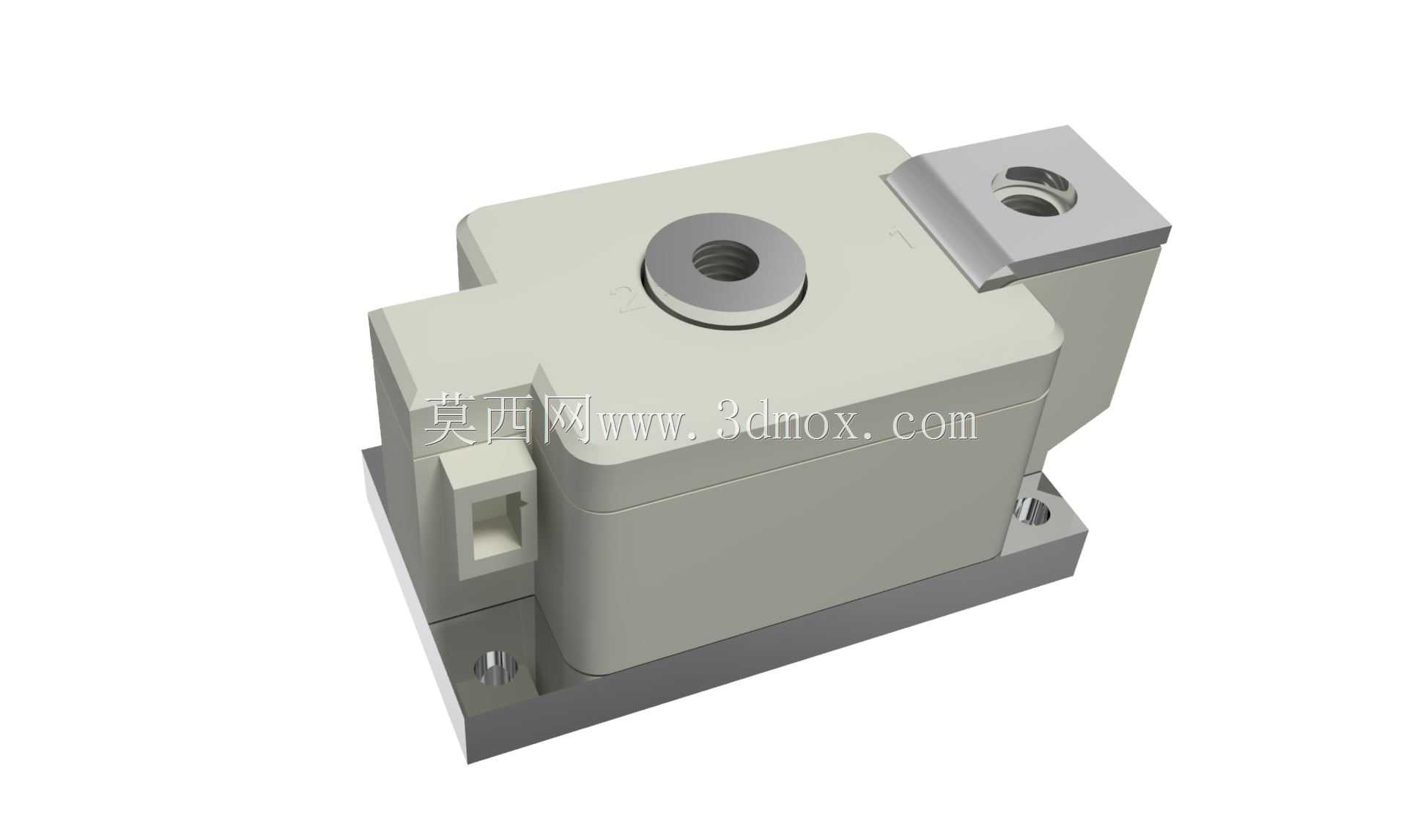

模块顶部设置有明显的主接线端子结构,其中一处为带内螺纹的圆形金属端子,用于连接母排或电缆端子;侧上方伸出的金属板件同样带有螺纹孔,构成另一主电流路径。端子周围的绝缘壳体形成爬电距离和电气间隙,设计母排时应避免金属边缘贴近壳体薄弱位置。大电流回路中,母排不仅要满足载流面积,还需控制搭接面平面度和紧固顺序。若母排刚度太大或装配角度存在偏差,长期振动和热循环后可能在端子处产生附加应力,进而影响模块内部芯片连接可靠性。

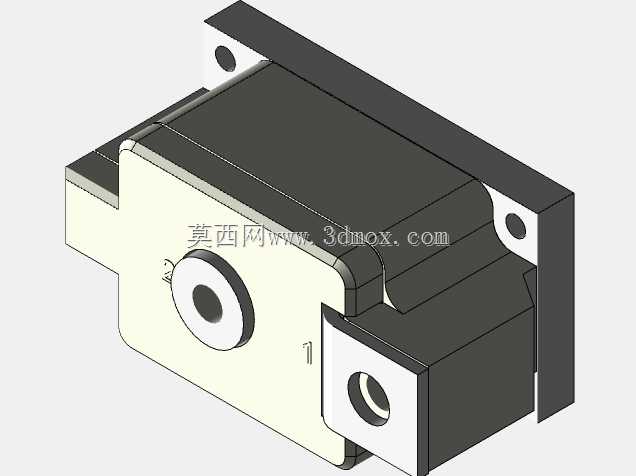

外形建模时需要重点把握封装的层级关系:中部为近似矩形的绝缘壳体,边角带有成型过渡;上部金属端子区域突出于壳体,局部采用倒角和台阶来区分材料边界;底部基板向两侧延伸,形成安装翼面;侧面保留模块封装的拔模斜度和加强筋特征。这些细节虽然不直接决定电路原理,但在设备干涉检查中非常关键。功率模块周围往往密集布置铜排、熔断器、电容、驱动板和风道,若三维模型只建立简单方块,后续很容易在端子高度、母排弯曲半径或绝缘隔板位置上发生碰撞。
安装边界方面,应同时考虑电气边界和机械边界。电气上,高压端子对柜体、相邻模块、接地金属件以及低压信号线都要保留足够距离;机械上,模块下方散热器表面应平整,安装孔位置需与基板孔位匹配,螺栓压紧力应按照器件规格均匀施加,不能以单侧强行拉紧的方式使基板变形。模块本体对外部应力较敏感,过度翘曲会通过基板传递到内部绝缘层和芯片焊接层,造成功率循环寿命下降。
在风冷柜体中,该类模块常沿风道方向成排布置,散热器齿片方向应与冷却气流一致,模块之间还要留出母排拆装和空气流通空间。在水冷或集中散热方案中,模型的基板平面、端子高度和安装孔坐标则是热沉设计、绝缘片裁切以及母排加工的直接依据。对于结构工程师而言,建立该模型的价值不只是呈现外观,而是把导电端子、绝缘外壳、承压安装区和散热接触面完整表达出来,使电气装配、热设计和结构校核能够在同一三维环境中协同完成。
建模过程中,金属端子与绝缘壳体应按材料和功能拆分,螺纹孔可用简化孔特征表达,装配模型中再配合螺栓、垫圈、母排和散热器进行检查。壳体侧面的小台阶、端部凸台以及基板下方的平整接触区都不应忽略,因为这些特征决定了模块在机柜中的定位方式。母排搭接时,端子端面需要有足够的平面接触区域,接线孔周围应避免与壳体圆角发生干涉;维修场景下,还应保证拆下端子螺栓后不需要大范围移动相邻器件。
总体来看,该功率模块结构围绕大电流导通和低热阻散热展开,外形虽然规整,但端子偏置、安装耳外伸、壳体拔模和高低层级差异都会影响成套设备布置。将这些结构关系准确还原后,可用于整流装置柜体设计、母排路径校核、散热器选型、绝缘隔板布置以及维护空间分析。
