在大功率电力电子装置的柜体布局阶段,主回路功率器件的三维占位往往是结构工程师最先要锁定的硬边界。这类平板式晶闸管模块通常承担整流、逆变、软启动、无功补偿与直流调速等核心换流任务,一旦选型确定,其母排走向、压装方式、散热路径乃至绝缘间隙都要围绕它展开。

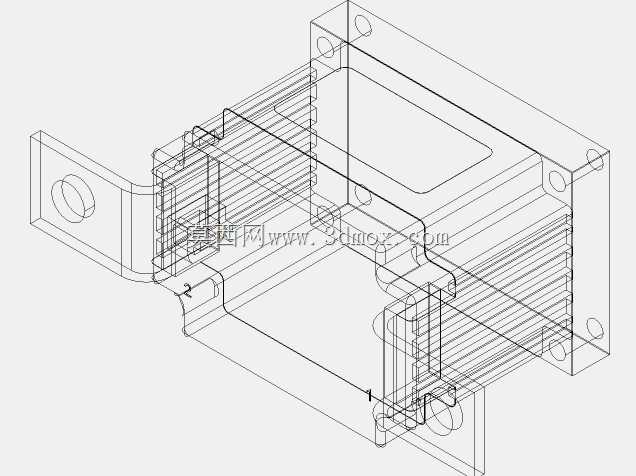

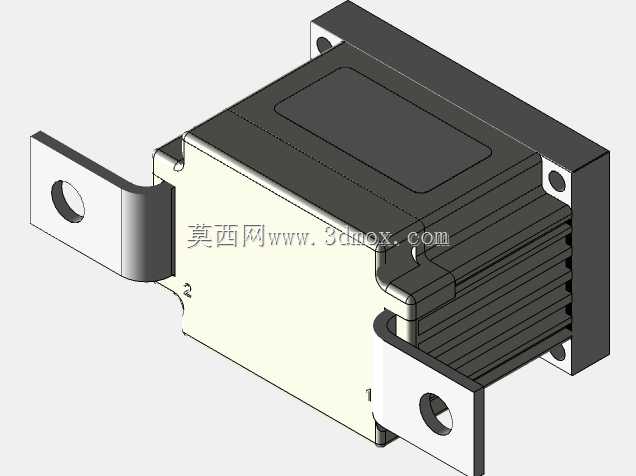

从外形上看,该器件采用典型的工业级方形绝缘壳体,主体为浅灰白色阻燃封装,两侧伸出折弯成型的铜质主接线端子,端子端部带有圆形通孔,用于与层叠母排或电缆铜排通过螺栓紧固。这种双侧对称出线的结构,使得电流从一端流入、经内部芯片从另一端流出,路径短直,杂散电感低,非常适合大电流、高di/dt的换流工况。端子折弯处做了抬升处理,既保证了与壳体表面的爬电距离,也为母排搭接预留了平整的贴合面。
建模时需要重点还原的,是端子的折弯角度、孔径与孔位中心距。这几个尺寸直接决定母排开孔位置,一旦偏差,现场装配就会出现螺栓对不上、母排强行拉扯导致应力集中的问题。壳体底部为金属基板,安装时贴合散热器台面,中间涂覆导热硅脂或垫导热绝缘片,通过基板将芯片结热传导至风冷或液冷散热器。底部两侧可见的紧固螺钉,用于将内部陶瓷覆铜基板与外壳、底板压合为一体,建模时应保留其沉头特征,避免与散热器台面产生干涉。
壳体正面预留了一块矩形标识区,实际产品上用于丝印型号、额定参数与厂商标识。结构建模中这块区域虽不影响装配,但在出工程图或做整机外观评审时,标识面的朝向关系到铭牌可读性与检修视角,需要按真实安装方向摆放。壳体四角与侧壁的拔模斜度、加强筋过渡也应适度体现,以免渲染出来的器件显得生硬。
在实际应用中,这类模块常见于电机软启动柜的晶闸管阀组、电解电镀整流电源、电焊机主回路以及轨道交通辅助变流器。多只模块并联时,结构工程师要在相邻器件之间留出足够的绝缘间隙,并保证各并联支路母排长度尽量一致,以实现动态均流。端子上方往往还要叠装脉冲触发板、吸收电容与压敏电阻,因此三维布局时不仅要放器件本体,还要把触发线、吸收回路的走线空间一并考虑。
安装边界方面,底部基板与散热器的接触平面度要求较高,压装力需均匀分布,通常依靠壳体自身定位孔或周边压架固定,而不是直接对端子施力。两侧主端子承受的静应力有限,母排设计应避免让器件端子承担支撑重量,长铜排需另设绝缘支柱。接线孔周边要留出扳手操作空间,壳体上方要预留触发插头插拔与维护间隙。
从建模思路上讲,这类器件适合采用自底向上的方式:先以底部金属基板为基准建立安装坐标系,向上拉伸绝缘壳体,再分别构建两侧折弯铜排,用孔特征做出接线通孔,最后补充螺钉、标识区与倒角细节。铜排表面可赋予镀镍或裸铜质感,壳体赋予哑光塑料材质,基板赋予铝合金质感,以便在整机评审中清晰区分导电件、绝缘件与散热件。把这些边界条件在三维阶段一次性落实,后续母排设计与热仿真才有可靠的几何基础。
