　　在大功率整流与交流调压场合，晶闸管模块几乎是绕不开的核心功率器件。SKKT 570-18E 这类双晶闸管反并联结构的模块，常见于软启动柜、电机调速装置、电焊机、感应加热电源、UPS 输入级以及各类工业整流桥臂中。它把两颗大功率可控硅芯片封装在同一绝缘基板上，对外只引出三个主功率端子，既承担交流回路的双向导通控制，也能在整流拓扑里作为半桥臂使用。

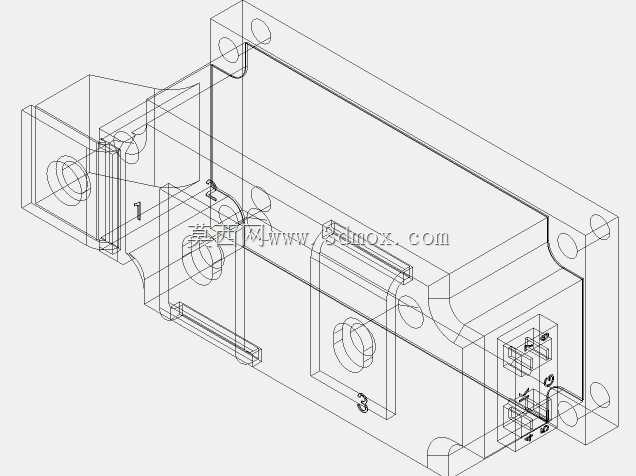

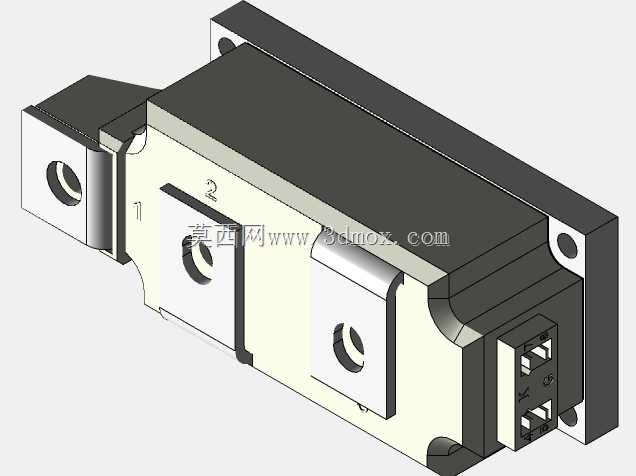

　　从结构工程师拿到实物或数模的第一感受来说，这类模块的外形并不复杂，但每一处尺寸都和散热、绝缘、母排搭接强相关。本体呈长方体块状，外壳为耐高温绝缘塑封，底部是一块平整的金属基板，安装时直接贴合散热器表面，中间涂覆导热硅脂或垫导热绝缘片。基板两侧预留安装孔位，用于螺钉压紧，保证整个底面与散热器之间接触均匀、热阻最低。建模时这一安装面必须作为基准平面处理，平面度和孔位坐标直接决定后续整机布局能否落地。

　　顶部三个主端子是结构设计的重点。端子为宽厚的金属搭接块，中心带螺纹孔，用于与铜母排或电缆端子通过螺栓紧固。三个端子沿模块长度方向一字排开，中间端子通常对应交流侧或共接点，两侧端子分别接直流正负极或另一相。端子块高出塑壳本体一定高度，周围留有扳手操作空间，这一点在柜体三维布局时尤其要注意——母排折弯半径、螺栓装入方向、紧固工具的活动余量都要提前校核，否则现场装配会出现干涉。

　　模块两侧还能看到辅助的固定与定位结构，端部塑壳带有卡扣和台阶，用于内部芯片的封装固定以及外部绝缘爬电距离的保证。大功率器件工作时芯片结温很高，热量通过陶瓷绝缘层传导到底板再散到散热器，因此外壳造型虽然看起来方正规整，实则内部是分层的热-电-绝缘耦合结构。三维建模时若只追求外观，容易忽略底板与塑壳的装配关系；而做装配校核时，散热器沟槽位置、压接螺钉长度、母排厚度都要和模块数模对齐。

　　选型与布局阶段，工程师最先关心的是电流电压等级对应的外形是否一致。570A 这一档位的模块体积明显大于小电流型号，端子更宽、底板更长，所需散热器截面积和风道空间也随之增加。在软启动柜里，这类模块往往三相各用一只或多只并联，紧贴散热器排成一列，上方通过层叠母排连接，控制脉冲则由侧边的门极排线引入。门极端子通常位于模块正面或端部，是一组小型插接接口，线径细、走线要远离主功率母排，避免干扰误触发。

　　建模思路上，建议先以底板安装面和长度方向中心线为基准搭建骨架，再依次塑壳、主端子、门极接口、安装孔。主端子的螺纹孔不必做出真实螺纹，用示意孔加螺纹标注即可，既能减少特征数量，又不影响干涉检查。塑壳侧面的脱模斜度和圆角要适度还原，因为母排与外壳之间的电气间隙往往只有几毫米，圆角处理不当会在数模里显示虚假干涉，或反过来掩盖真实的爬电距离不足。

　　安装边界方面，模块上方要预留母排折弯与螺栓空间，下方散热器表面需保证平整无凸起，周围留出风道和绝缘距离。多只模块并排时，相间电气间隙依据电压等级核算，1800V 耐压等级对爬电距离要求较高，母排之间常加热缩套管或绝缘隔板。整机振动环境下，紧固螺钉需按扭矩要求施加，并考虑防松措施。

　　对结构与电气设计人员而言，拿到这样一份完整的模块数模，价值在于把器件真实占位、端子坐标、安装孔位、散热接口全部前置到设计阶段，在图纸投产前就完成母排走向、柜体空间、绝缘距离和装配工艺的核对，减少样机阶段反复改板、重新折弯母排的返工成本。功率模块虽小，却是整套电力电子设备里电、热、机三者交汇最密集的部件，数模的准确性直接影响整机可靠性。
