48/51.2V100Ah储能BESS电池模块结构

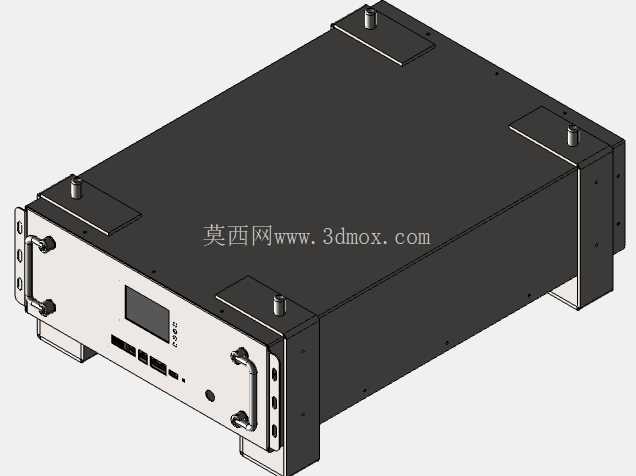

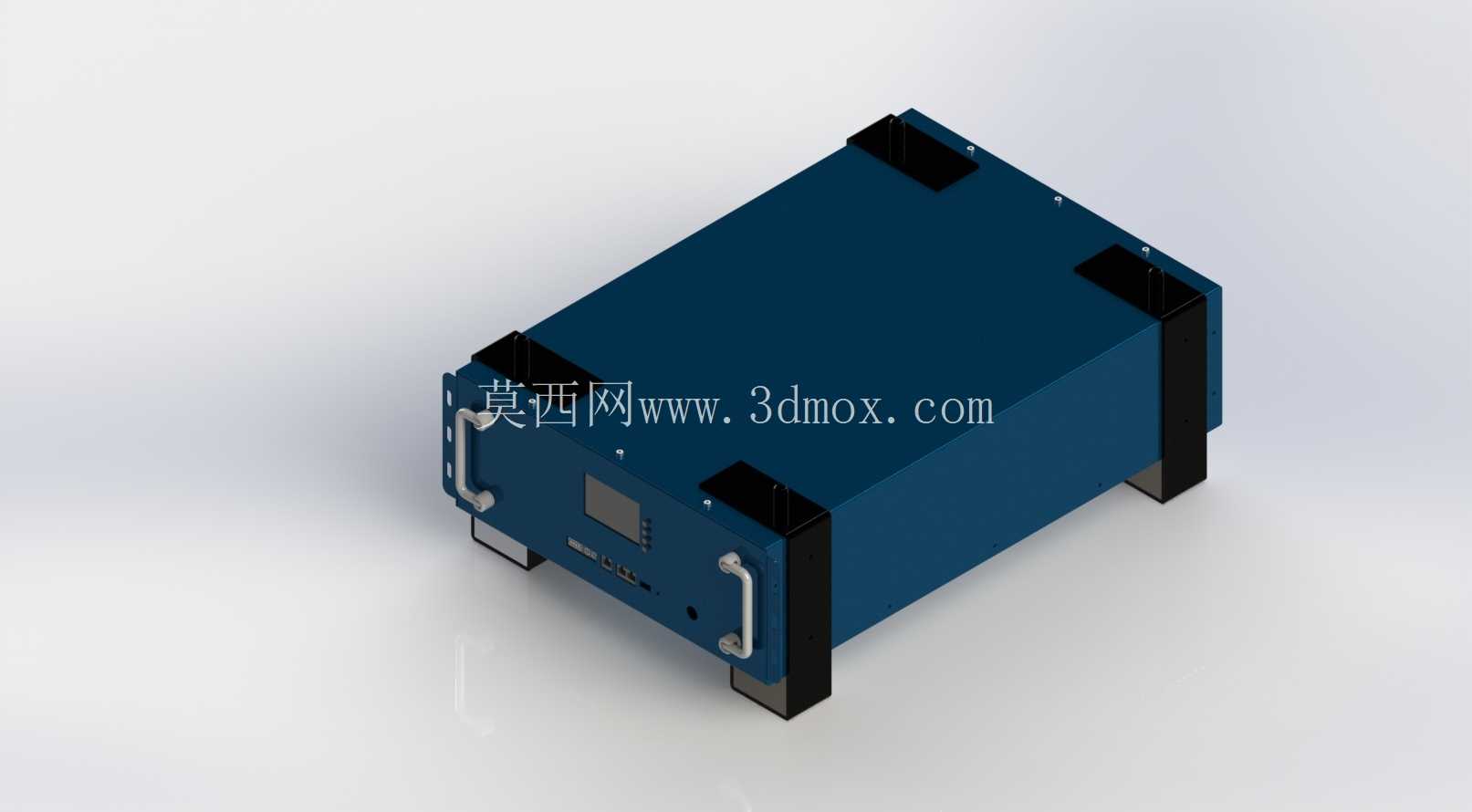

在分布式储能、工商业备电、光储充一体化站点的实际部署场景中，这类额定电压覆盖48V与51.2V、容量100Ah的电池储能模块，是构成中小功率储能系统的核心基础单元，既可以单组独立为小型通讯基站、户外监测设备、临时施工点位提供直流供电，也可以多组串并联扩容，组成更大容量的储能簇，匹配户用储能、微电网调峰、后备电源等不同场景的供电需求。从结构设计逻辑来看，整个模块采用全钣金折弯拼接的壳体方案，没有采用复杂的压铸或者型材一体结构，核心考量是兼顾加工便利性与结构防护性能，钣金件通过折弯形成自带的加强筋结构，不需要额外增加过多的支撑件就能满足壳体的刚度要求，在批量生产时可以通过数控冲床、折弯机快速成型，加工成本可控，同时后期维护时钣金件的拆卸、更换也更加便捷。模块的边角位置设置了黑色的防撞缓冲垫，这类结构件在实际仓储、转运、现场安装过程中能有效吸收磕碰冲击力，避免钣金壳体变形，同时在模块堆叠安装时，缓冲垫还能起到层间定位、减震的作用，防止多组模块堆叠时出现滑移、硬接触磨损漆面的问题。模块正面设置了内嵌式的金属提手，提手的安装位置经过重心匹配，单人搬运时可以通过两侧提手平稳抬升模块，不会出现一端倾斜的情况，提手采用内嵌式设计不会突出壳体外轮廓，在模块并排密集安装时不会占用额外的安装间隙，能有效提升机柜内的空间利用率。正面预留的显示与接口区域，集成了状态显示窗口、通讯接口与动力接线端子，所有接口都做了内凹防护设计，避免现场接线时外力碰撞导致接口损坏，同时接线区域的钣金边缘做了卷边钝化处理，防止安装人员操作时被锐边划伤。从安装边界来看，模块的底部设置了定位支撑脚，支撑脚的尺寸与标准储能机柜的安装梁定位槽匹配，安装时可以直接将模块滑入机柜层架，支撑脚能承担整个模块的重量，不需要额外增加固定压片就能限制模块的横向位移，模块的整体外轮廓尺寸适配19英寸标准机柜的安装宽度，单组模块的高度匹配常规机柜的层间距设计，多组安装时可以根据机柜容量灵活配置层数。壳体表面采用喷塑处理，具备基础的防腐蚀、耐刮擦性能，能适应室内储能柜、户外一体化机柜内的安装环境，钣金壳体的拼接缝隙做了均匀控制，既满足装配公差要求，也能形成基础的防护能力，阻挡大颗粒灰尘进入模块内部。在内部结构的设计考量上，钣金壳体的内部预留了电芯模组、BMS管理板、线束隔离的安装空间，壳体侧壁预留了固定孔位，可以直接安装电芯模组的固定支架，不需要在壳体内部额外焊接支撑座，减少了焊接工序带来的变形问题，同时内部的走线空间沿着壳体侧壁规划，动力线与通讯线可以分开布设，避免线束干扰。模块两端的黑色结构件除了防撞作用，还可以作为扩展安装位，在多组模块并联安装时，可以通过这些位置安装连接铜排的绝缘护罩，或者模块间的固定连接件，提升簇装结构的整体稳定性。实际应用中，这类模块的结构设计不需要开模，在小批量定制化储能项目中可以快速调整尺寸适配不同容量的电芯配置，钣金结构的可修改性强，针对不同项目的接口位置、安装方式调整，只需要修改钣金折弯图纸就能快速落地，相比一体型材或者压铸壳体的方案，项目响应速度更快，也更适合中小批量的储能项目应用。在结构强度校核层面，钣金壳体的板材厚度选型经过承重验证，装满电芯后的整体重量下，壳体底部不会出现下凹变形，提手位置的安装点做了加强折弯处理，反复搬运提举时不会出现提手脱落、壳体撕裂的问题，边角的缓冲垫采用耐磨橡胶材质，长期使用不会出现老化碎裂的情况，能持续提供防护与定位作用。
