带磁吸安装座的温湿度检测传感装置

这款带磁吸安装结构的温湿度传感装置，在工业现场的零散点位温湿度监测场景中适配性极强，不同于需要打孔锁附的固定式传感单元，它的安装逻辑完全围绕快装快拆的临时或半永久监测需求设计，在设备运维、仓储环境巡检、生产线工位环境参数采集这类需要频繁调整监测点位的场景下，不需要在设备壳体、机架钣金上额外加工安装孔，也不需要准备适配的螺丝螺母等紧固件，依靠底座内嵌的磁体就能直接吸附在铁质设备外壳、钢制机架表面，单人几秒内就能完成点位布设，大幅降低多点位监测的部署成本。

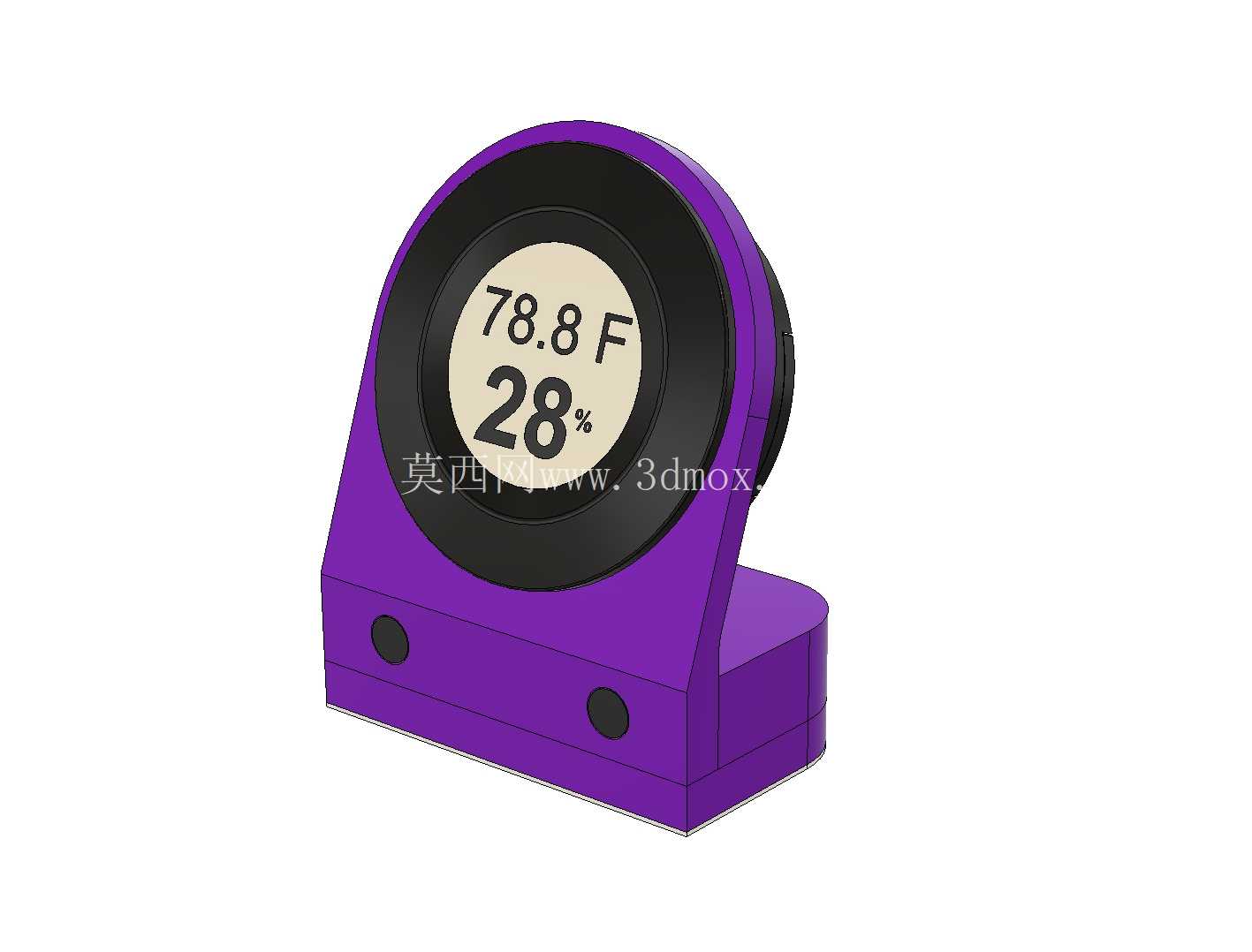

从功能实现层面看，装置正面集成了大尺寸的数显区域，能够直接同步显示当前环境的温度数值与相对湿度百分比，现场巡检人员不需要连接上位机或者手持终端，走到点位附近就能直接读取参数，省去了设备配对、数据调取的步骤，对于日常巡检频次高的车间、仓储区域来说，这种直读式设计能有效降低巡检人员的工作负荷，也避免了无线传输延迟或者设备配对失败导致的数据读取失败问题。传感单元的检测模块集成在显示区域后侧，进风结构做了隐藏式设计，不会因为外露的格栅容易堆积车间内的粉尘、切削液雾，影响检测精度，日常维护只需要定期擦拭表面即可，不需要拆解清理内部传感元件。

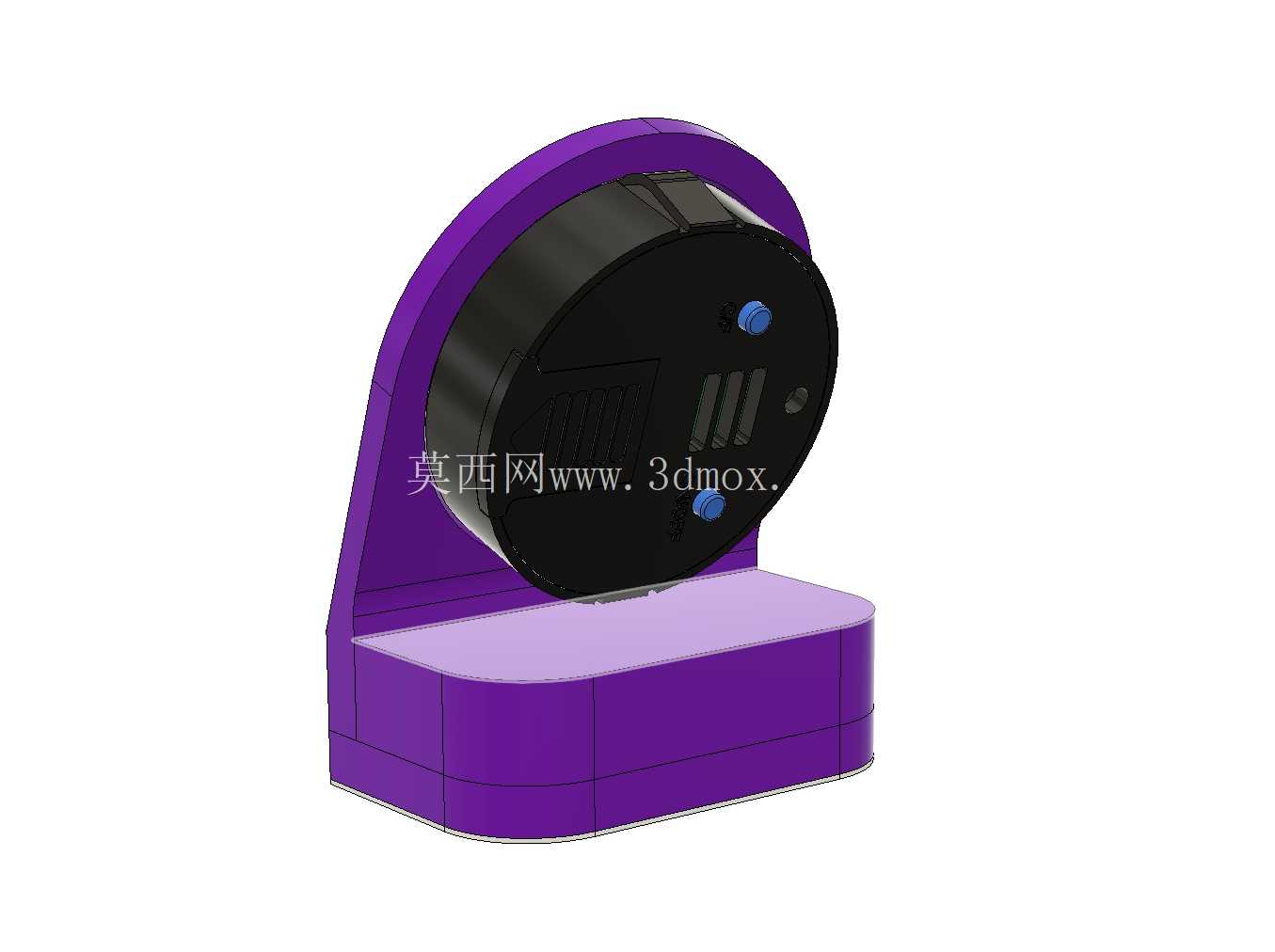

设计过程中首先考虑的是安装场景的兼容性，底座的磁体嵌入位做了沉台设计，磁体安装完成后表面与底座底面齐平，不会出现凸起导致安装后装置歪斜的问题，两个磁体对称分布在底座两侧，吸附力经过匹配计算，既能够保证装置在设备轻微振动的工况下不会滑落，也不会因为磁吸力过大导致拆卸时需要过度用力掰动，损坏内部的传感电路板。底座与上部显示模块的连接采用了倾斜支撑结构，显示面与垂直安装面呈15度左右的仰角，当装置吸附在垂直的设备立面时，站立状态的巡检人员视线刚好能够正对显示面，不需要弯腰或者仰头就能清晰读取数值，这个角度是经过多轮现场模拟验证后确定的，兼顾了不同身高操作人员的视线范围，也避免了顶部落灰直接堆积在显示面板上。

外形尺寸方面，整体结构做了紧凑化处理，底座的横向宽度控制在80mm以内，纵向深度不超过60mm，即使吸附在空间狭窄的设备缝隙旁、机架立柱侧面这类狭小位置，也不会和周边的管线、操作部件产生干涉。上部显示模块的圆形显示区直径控制在50mm左右，数字字号做了放大处理，距离3米左右的位置就能清晰识别数值，不需要凑近查看。安装边界上需要注意的是，磁吸固定的方式仅适用于导磁的金属安装面，如果需要在非导磁的墙面、塑料设备外壳上安装，可以配合配套的引磁片使用，不需要改动装置本身的结构；装置的整体外壳做了圆弧过渡处理，没有尖锐的棱角，在人员经常走动的工位旁安装也不会出现磕碰划伤的问题，外壳材质选用耐常见工业油污的工程塑料，在机加工车间、装配车间这类存在少量油污飞溅的场景下，表面擦拭清洁不会被腐蚀发白，长期使用也不会出现材质脆化的问题。

内部结构的排布上，电路板固定在显示模块的后侧，电池仓集成在底座内部，不需要外接供电线路，完全依靠内置电池供电，省去了布线的麻烦，对于没有预留供电接口的临时监测点位来说，不需要额外拉扯电源线，也避免了线缆在车间地面拖拽带来的安全隐患。传感元件的位置远离电池仓和电路板的发热区域，避免电子元件自身发热影响温度检测的精度，进风通道的设计形成了自然的空气对流，不需要额外加装风扇就能让环境空气顺畅接触传感元件，既降低了装置的功耗，延长了电池的续航时间，也减少了运动部件带来的故障点，提升了长期使用的可靠性。
