布达佩斯Rákospalota垃圾焚烧锅炉结构设计

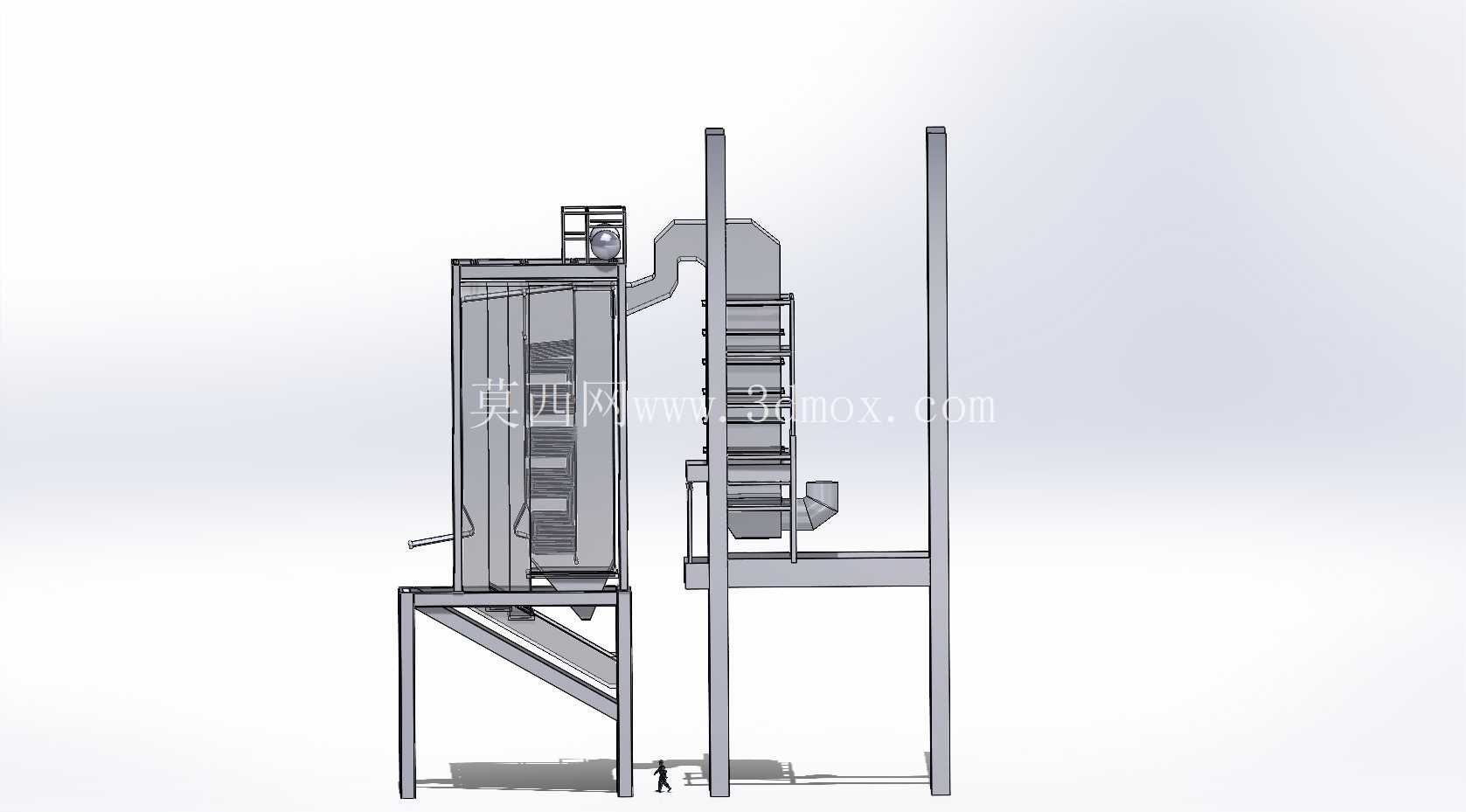

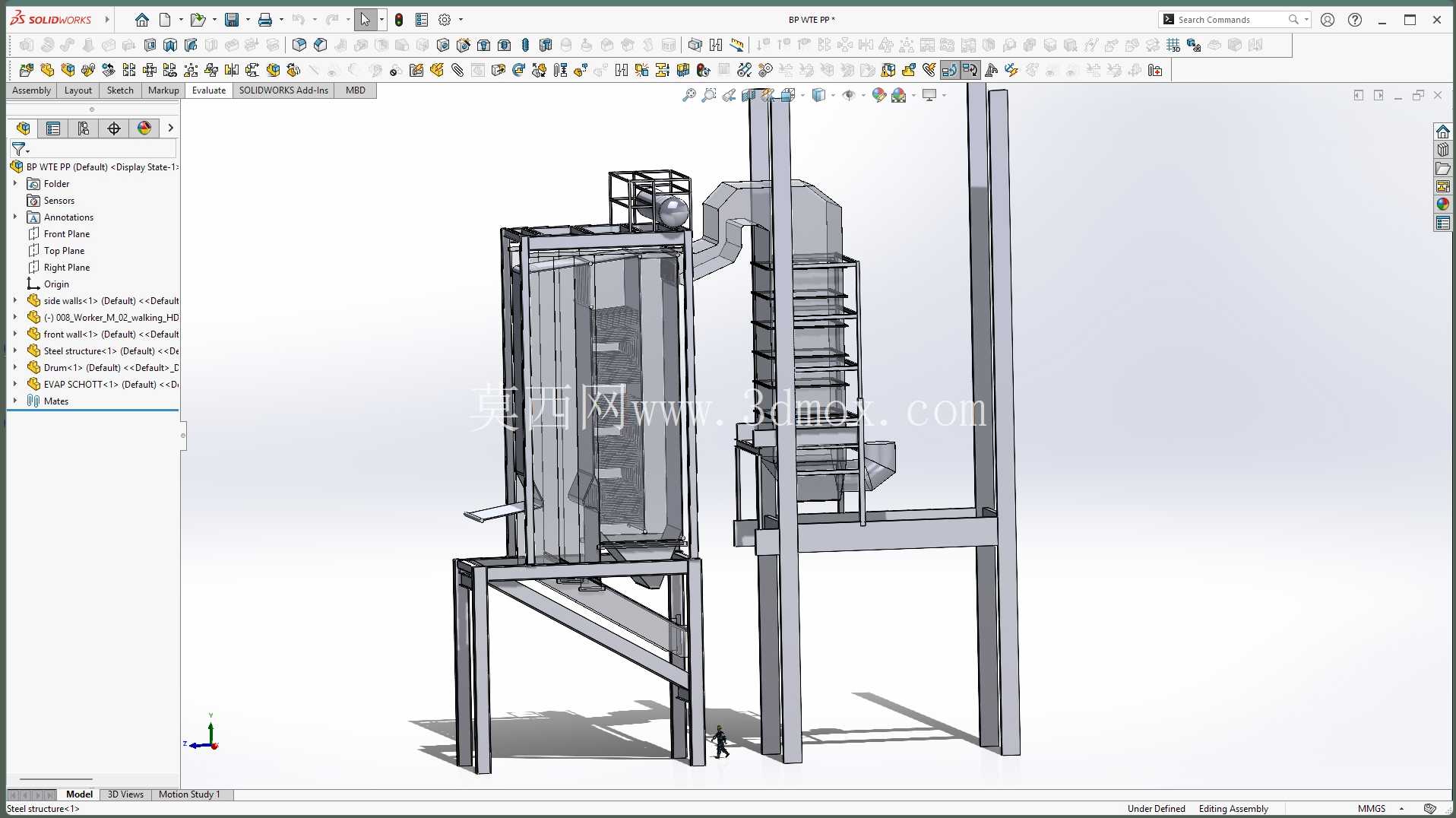

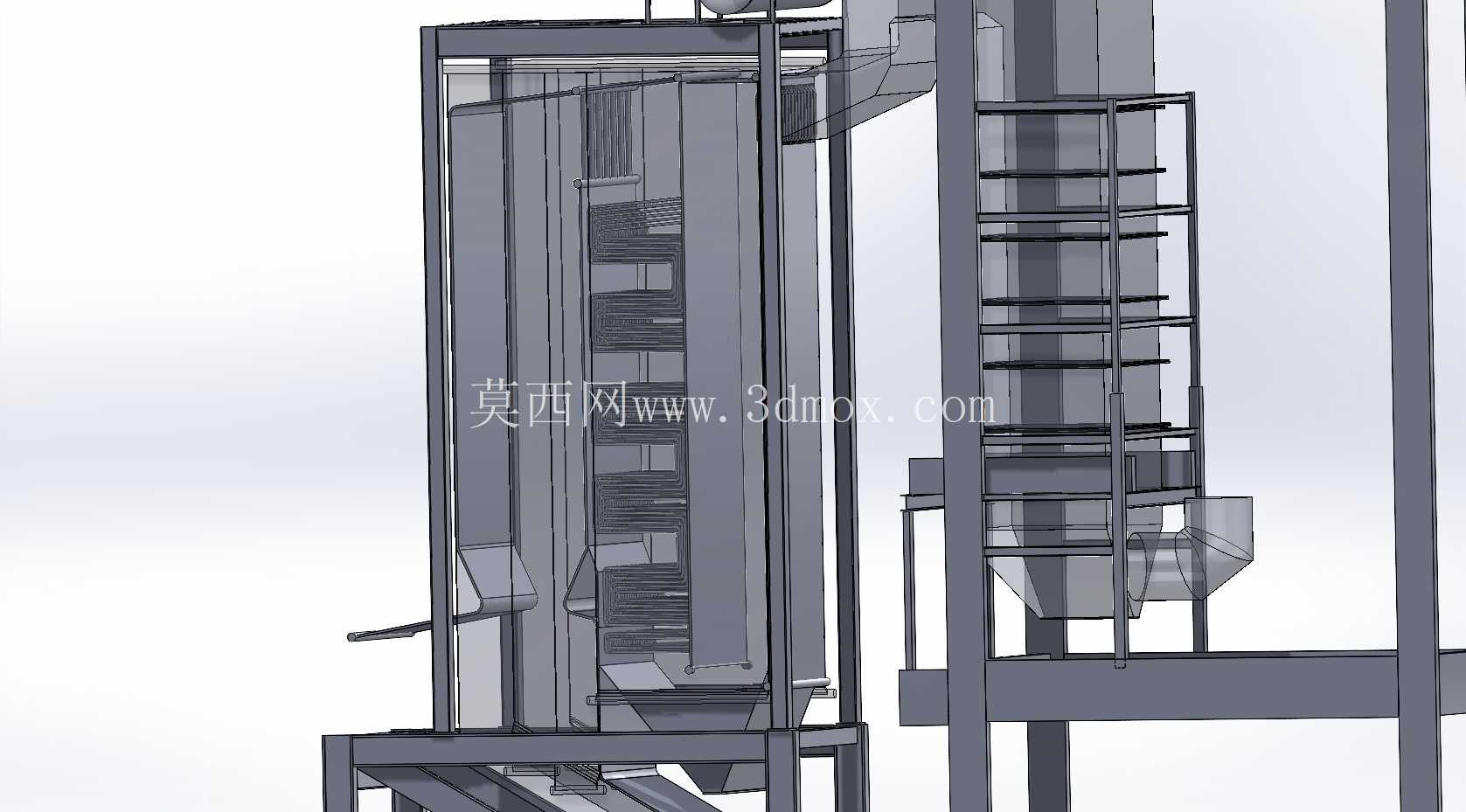

这套设备的三维结构完整还原了城市生活垃圾焚烧处置核心单元的实体构造，整体采用立式双仓并列布局，主体承重框架采用型钢焊接成型，所有立柱、横梁的连接节点都做了加强筋补强设计，能完全承受炉内耐火衬层、物料堆积以及热态运行下的形变应力，安装时需要提前核对现场基础的预埋螺栓孔位，设备底部的支撑脚预留了20mm的高度调节余量，可抵消土建施工的平面度误差，整体安装边界需要在设备四周预留不小于1.2m的检修通道，顶部排烟段对接位置要和后续烟气处理单元的接口保持同轴，偏差不能超过5mm，避免后续烟道对接出现应力集中。从实际应用场景来看，这类设备主要服务于中小型城市片区的生活垃圾减量化处置，可对接社区垃圾收运体系，将分类后的可燃生活垃圾送入炉内完成高温焚烧，实现垃圾体积减量90%以上，焚烧产生的高温烟气可通过后续换热段回收热量用于区域供暖或者工业供汽，焚烧后的炉渣可作为建材辅料实现资源化利用，整套设备的处理量级适配日处理量百吨级的垃圾处置站点，相比大型集中式焚烧厂，这类模块化的炉体结构运输安装更灵活，适合人口密度适中、收运半径较短的城区使用。在功能设计上，左侧主炉仓为立式层叠结构，内部设置多级物料推送与炉排段，垃圾从顶部进料口送入后，会在重力和内部推送机构的作用下逐层下落，依次完成干燥、引燃、充分燃烧、燃尽的全流程，每一层的炉排间隙都做了梯度设计，上层间隙较小避免未干燥的细碎垃圾掉落，下层间隙逐步放大方便燃尽的炉渣下落至底部出渣口；右侧配套结构为烟气导流与余热利用前置段，内部设置多层折流挡板，可延长高温烟气在炉内的停留时间，确保烟气中的可燃组分充分燃尽，同时挡板表面可挂载换热管束，提前回收部分烟气热量，降低后续烟道的热负荷。设计过程中充分考虑了热态运行的形变补偿，炉体内壁的耐火衬层固定结构预留了热膨胀间隙，所有穿过炉壁的管路接口都采用了柔性密封结构，避免热胀冷缩导致焊缝开裂漏烟；外部爬梯与检修平台的排布完全贴合炉体的检修点位，每一层观火孔、清灰口的位置都对应设置了操作平台，护栏高度符合工业设备安全规范，踏步采用防滑格栅板，可避免积灰积水导致操作人员滑倒。设备的进料口设置在主炉仓侧上方，可配套螺旋输送机或者机械料斗实现连续进料，进料口处设置了双层锁风结构，避免进料过程中炉内烟气外泄，同时防止外部冷空气大量进入炉内降低燃烧温度；底部出渣口采用水封结构，既可以隔绝炉内外的气体流通，也能对高温炉渣进行冷却，方便后续的炉渣输送与处理。在结构建模过程中，所有型钢构件的规格都匹配常规工业型材标准，没有特殊定制的异型材，方便后续生产制造过程中的材料采购与下料加工，所有连接孔位都采用标准化孔径设计，可实现工厂预制、现场装配式安装，大幅缩短现场施工周期；炉体的外壳钢板厚度根据不同区段的温度场做了差异化设计，高温区段采用更厚的耐热钢板，低温区段采用普通碳素钢板，在保证结构强度的前提下控制整体制造成本。需要注意的是，这类焚烧炉在安装时必须保证整体垂直度偏差不超过千分之一，否则会影响内部物料的下落轨迹，导致局部物料堆积、燃烧不充分的问题；设备的外接管路包括进料管、出渣管、烟气管、助燃风管、换热介质管路，所有管路的对接位置都在模型中做了明确的接口标识，现场安装时可直接对应对接，减少现场测绘的工作量。
