气动溜槽粉体气力输送结构设计

在粉体加工、建材生产、化工原料输送这类散料处理场景里，靠空气动力完成粉料均匀输送的核心部件，就是这套气动溜槽结构。日常生产里处理粉煤灰、水泥生料、食品级粉体这类易流态化物料时，传统机械输送容易出现卡料、残留、磨损快的问题，气动溜槽靠透气层将低压空气导入料层，让粉料呈现类似流体的状态，顺着槽体倾斜角度完成自流输送，整个过程没有机械传动部件的直接摩擦，运维成本比螺旋输送机、斗式提升机低不少，尤其适合短距离、大流量的粉体水平或微倾斜输送场景。

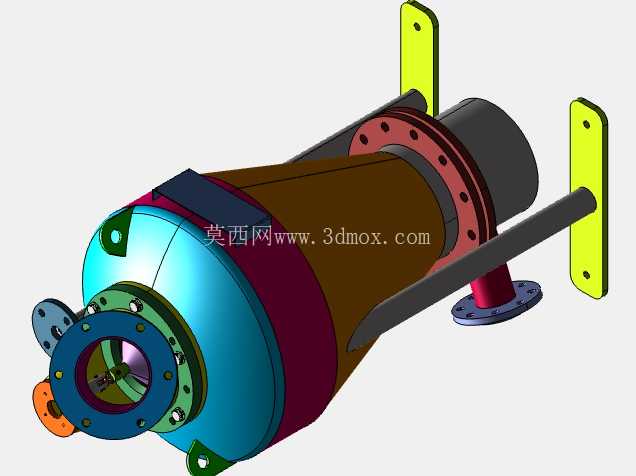

从结构设计逻辑来看，这套溜槽的主体采用分段式筒状腔体设计，进料端设置了多组不同通径的法兰接口，分别对应主进料口、辅助进风口以及观察检修口，不同口径的法兰可以匹配现场不同管径的来料管道与送风管道，安装时不需要额外做变径转接，减少了现场施工的焊缝工作量。槽体中部的过渡段做了渐变扩径处理，目的是降低腔体内的空气流速，避免流速过高把粉料裹挟到排气端造成物料浪费，同时让空气在透气层上方分布更均匀，不会出现局部料层未流态化导致的堵料问题。

两侧的黄色安装支耳是整个设备的安装基准，支耳上预留的长圆孔可以适配安装支架上的孔位偏差，现场安装时可以微调溜槽的倾斜角度——行业内常规的安装倾角在4度到8度之间，根据粉料的安息角不同调整角度，比如流动性好的粉煤灰可以取较小倾角，含水率稍高的粉料则适当加大倾角，保证流态化后的粉料能顺畅自流。支耳的焊接位置做了加强筋处理，因为溜槽满料运行时整体重量会全部作用在支耳位置，加强筋可以避免长期运行后支耳焊缝开裂，提升结构的疲劳强度。

槽体尾部的法兰接口是排气与余料收集端，连接后续的除尘设备时，可以把携带少量粉料的空气导入布袋除尘器，过滤后的空气达标排放，收集下来的粉料重新回到输送流程，避免物料损耗与车间粉尘污染。槽体下部的红色法兰接口是主进风口，连接罗茨风机或者离心风机提供的低压空气，空气进入槽体下腔后，透过中间的透气层（一般为聚酯纤维透气织物或者多孔陶瓷板）均匀进入上腔的料层，让粉料颗粒间充满空气，内摩擦角大幅降低，呈现流体特性顺着槽体坡度流动。

设计时需要重点控制几个边界尺寸：首先是槽体的有效通径，要根据设计输送量来确定，比如每小时输送100吨水泥的溜槽，通径一般在300mm到400mm之间，过大的通径会造成空气浪费，过小则容易堵料；其次是上下腔体的高度比例，下腔作为空气分配腔，高度不需要太大，只要保证空气能均匀分布到整个透气层截面即可，上腔作为料流通道，高度要保证料层厚度在50mm到100mm之间，料层太厚会导致底部粉料无法充分流态化，太薄则容易被气流吹穿造成气流短路。

另外，进料端的多接口设计也考虑了多点进料的需求，现场如果需要在溜槽中段添加其他辅料，只需要在对应位置预留的法兰口接上进料管即可，不需要额外改造槽体结构。所有法兰的螺栓孔都采用跨中布置，和行业内通用的管道法兰标准匹配，现场更换密封垫或者拆装管道时不需要重新配打孔位。槽体外部的深色护板是耐磨层，针对进料口附近粉料冲刷严重的位置做了加厚处理，避免长期运行后槽体被磨穿，延长整体使用寿命。

在实际选型配套时，还要根据输送物料的特性选择合适的透气层材质，比如输送高温物料时要选用耐温的透气材料，输送腐蚀性化工粉料则要选用耐腐蚀的材质，这套结构的法兰接口都是标准件，更换透气层时只需要拆开两端法兰就能抽出透气层框架，维护非常方便。整个溜槽没有运动部件，运行时噪音低、能耗小，只要控制好送风压力与风量，就能实现稳定的密闭输送，避免粉体泄漏造成的车间环境污染，是散料处理生产线里非常实用的气力输送部件。
