多通道气流导向整流转向叶片组

这套转向叶片组件面向通风、空调、除尘及工艺风道中的气流整理场景，核心作用是在风道截面发生变化、气流方向需要调整或来流不均匀时，通过并列布置的导流通道削弱涡流、偏流和局部高速射流，使进入后端设备的气流更加平顺。组件并不是单一叶片，而是由上安装板、下安装板、多组弧形导流片以及若干竖向筒体共同构成的整体式整流模块，适合布置在风机入口、换热器前侧、过滤段前方、箱体转角处或需要把侧向气流导入竖直通道的位置。

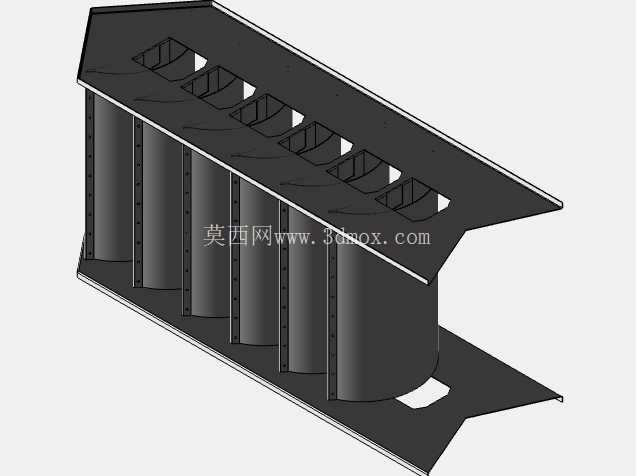

从结构形态看，上部板件呈狭长多边形轮廓，板上连续开设多个近似矩形的通道口，每个通道口下方对应一组弧形导向叶片。叶片沿气流进入方向形成渐进弯曲路径，避免气流在短距离内被迫急转。下部板件与上部板件平行布置，承担底部封接和安装定位作用，板边带有外伸法兰面，并预留局部缺口，便于与周边框架、支座或管路避让。多根竖向筒体沿长度方向排列，筒体之间由弧形叶片和连接板分隔，形成多个相互平行又彼此约束的流道，使气流在通过模块时被拆分、导向后再汇合。

设计这类构件时，首先要处理的是气流转向半径与结构阻力之间的平衡。若叶片弯折过急，流道内壁会产生明显分离区，虽然外形紧凑，却会带来压损升高、噪声增大和下游流速分布不均；若弯曲过于平缓，整流效果稳定，但模块占用空间会增加。当前结构采用多通道渐进导流方式，把大截面气流分配到若干独立通道内，每个通道的叶片曲率连续变化，入口处保留较大的开口面积，出口处通过筒体和侧板约束流向，使气流在离开组件时具有较明确的方向。

上板的多个开口并非简单挖孔，而是与下方叶片型面形成连续过渡。开口边缘承担气流入口边界，叶片从开口两侧向下延伸，既引导气流，又增强板件刚度。对于薄板焊接或钣金折弯构件而言，大面积平板在风压脉动、温度变化和设备振动作用下容易出现颤振或变形，密集布置的叶片和竖向筒体相当于内部加强筋，可显著提高上、下板的抗弯能力。筒体之间的间距需要结合流量分配确定，过窄会增加摩擦阻力并提高制造对位难度，过宽则会削弱单通道导向作用，使中间区域气流缺少约束。

安装边界方面，该模块整体呈长条状，长度方向由多个流道连续排列决定，宽度方向受上下板外轮廓和叶片展开范围限制，高度方向则由竖向筒体及弧形叶片的转向行程决定。上下板外伸边可作为与风箱体、法兰框架或设备壳体连接的基准面，实际布置时应在板边预留螺栓、焊接或压接空间。下板的缺口说明模型已考虑周边零部件避让，在整机设计中不能只按主体外包络判断干涉，还需要检查缺口附近是否与支撑梁、检修门、管路或加强件发生冲突。

从制造角度看，叶片、筒体和板件适合采用薄板成形后组焊的方式。弧形叶片应保证入口和出口边的一致性，若各通道叶片角度偏差较大，气流会在出口处相互剪切，形成新的紊流。竖向筒体的直线度影响通道封闭质量，筒体与上下板、叶片交接处需要连续封接，尤其在含尘气流或有密封要求的风道中，漏风缝隙会造成局部啸叫和效率下降。板件外缘可根据设备需求增加折边，以提高连接面刚度；若用于较大截面风道，还应在模块外侧增加横梁或吊点，避免运输和吊装时整体扭曲。

在工程选型中，这类转向叶片组通常不单独作为动力部件，而是服务于风路系统的流场组织。它可以放在离心风机进口前，用来改善进气条件，降低叶轮入口因偏流造成的振动；也可以放在空气处理机组内，使经过弯头或变径段的气流均匀到达换热面、过滤面或消声段。对于除尘系统，整流后的气流有助于减少滤袋或滤筒表面的局部冲刷；对于冷却风道，均匀来流能够提高换热元件利用率。建模时需要重点保留叶片曲率、通道间距、板件开口、安装边和避让缺口这些影响装配与流道功能的特征，不宜把内部导流结构简化成实心块，否则后续进行干涉检查、钣金展开或流场分析时都会失去参考价值。

整体而言，该组件的结构逻辑清晰：以上下板形成安装与封接边界，以多组弧形叶片完成气流转向，以并列筒体维持通道形状并提供刚性支撑。实际应用中，设计人员需要结合风道截面、风速、允许压损和后端设备位置校核叶片数量与模块高度，并在安装段前后保留适当直管或稳定段，使导流组件的整流效果能够充分传递到下游设备。
