热交换器罐用水室结构三维设计

在化工、电力、暖通及工业冷却循环系统中，管壳式热交换器是应用占比最高的换热设备，而水室作为管壳式换热器两端的核心承压部件，直接决定了换热介质的分配流向、承压密封性能以及后期检修维护的便捷性，本次呈现的水室结构，正是适配卧式管壳式热交换器罐的端部进水分配组件。

从实际工况应用来看，这类水室主要承担循环冷却水的导流分配功能：设备运行时，冷却介质从水室顶部的接管进入腔体内部，通过腔体内的分流结构将介质均匀分配到管板上的每一根换热管中，避免因局部流量偏差导致换热管出现热应力集中、换热效率不均的问题；完成换热后的介质再从另一端水室的对应接管汇集导出，形成完整的冷却循环通路。在部分需要定期清理换热管堵塞、检查管板腐蚀情况的工况下，该水室的法兰连接结构可实现快速拆卸，无需整体挪动换热器筒体即可完成检修作业，大幅降低运维阶段的人力与时间成本。

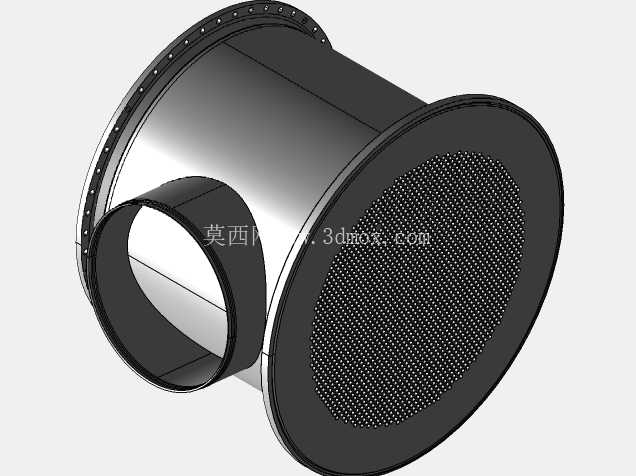

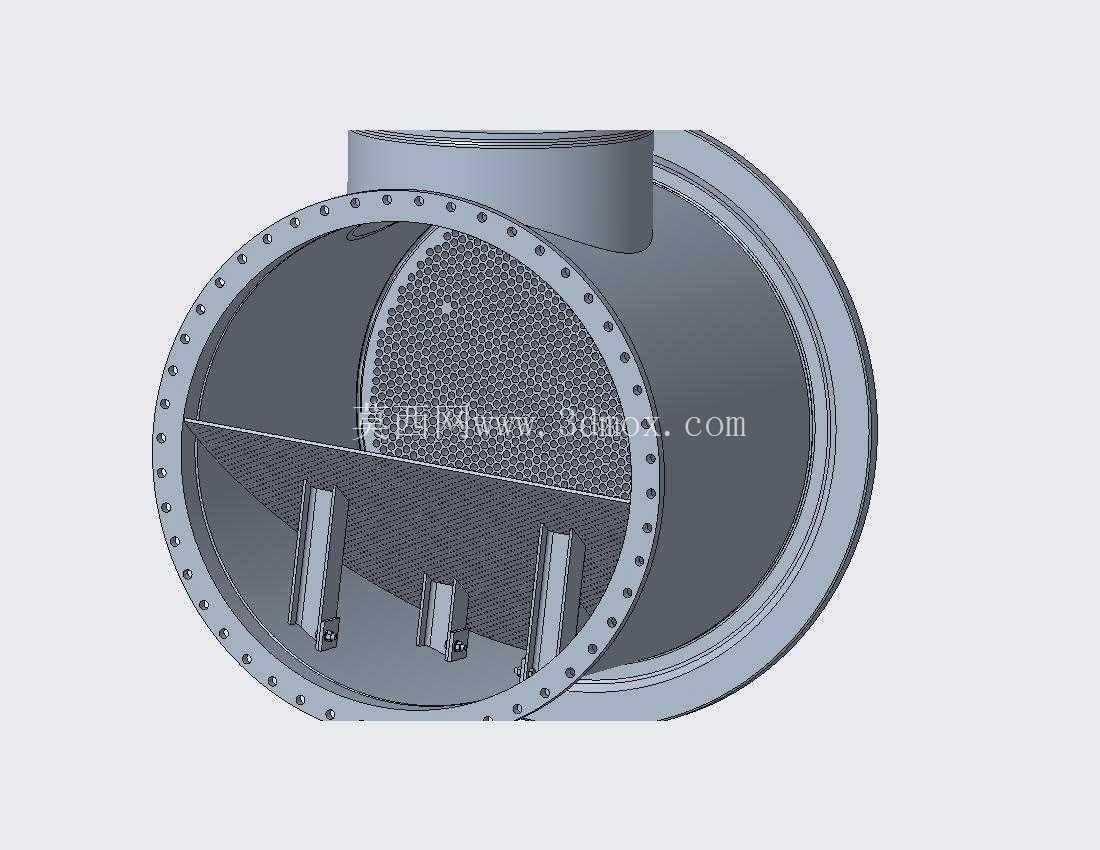

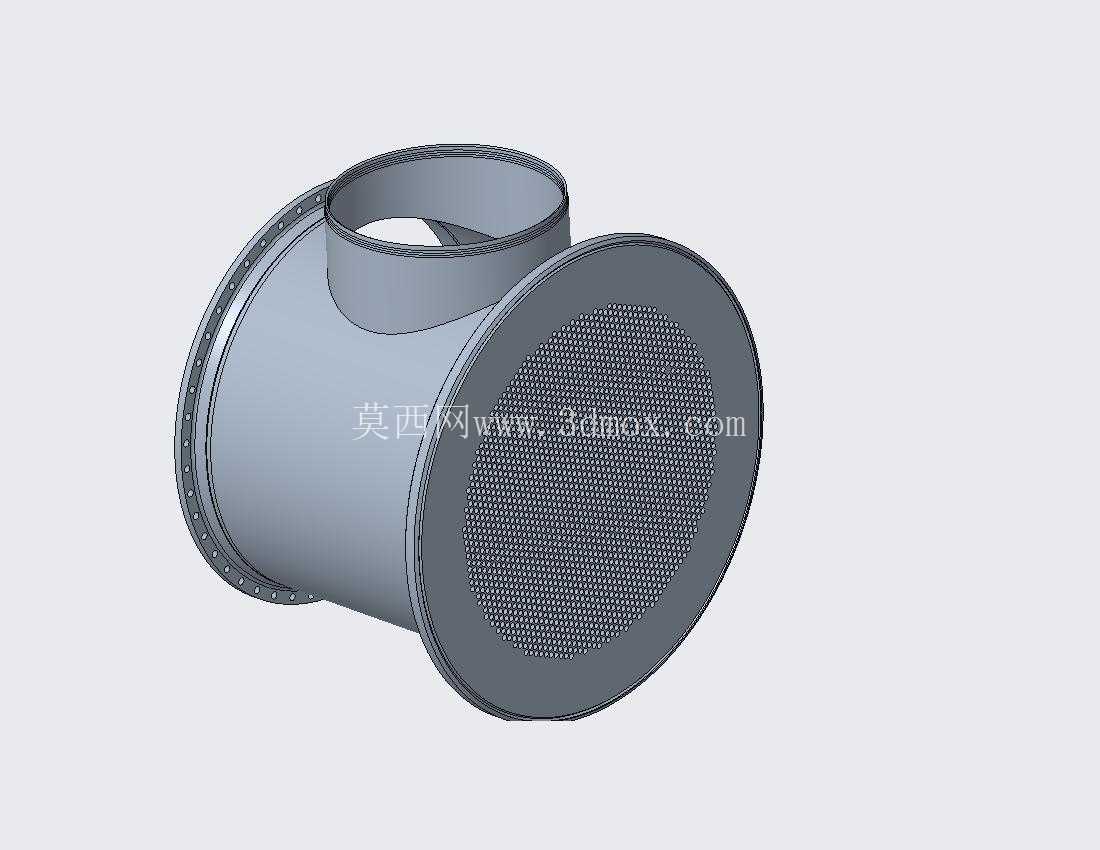

从结构设计逻辑来看，该水室采用短节筒体加焊接法兰的主体结构形式，法兰端面上均匀布置的螺栓孔可与管板侧的法兰实现精准对位，配合密封垫片可满足对应压力等级下的密封要求，避免带压运行时出现介质渗漏。筒体顶部的侧向接管采用焊接形式与筒体主体连接，接管的通径尺寸匹配对应循环水量下的介质流速要求，避免流速过高造成接管处冲蚀、流速过低导致腔体内部积气。腔体内部设置的三块竖向挡流板，是经过流场仿真验证后的优化结构：未设置挡流板时，顶部进入的水流会直接冲击正对接管位置的管板区域，长期运行会造成该区域管板冲蚀磨损，同时边缘区域换热管的水流量不足，挡流板可将进入腔体的水流打散后重新分配，让整个管板截面的水流分布偏差控制在工程允许范围内，提升整体换热效率的同时延长管板与换热管的使用寿命。

在安装边界与尺寸适配层面，该水室的法兰螺栓孔分度圆直径、法兰密封面形式完全匹配对应规格换热器的管板尺寸，安装时只需将法兰密封面清理干净、放置对应耐温等级的密封垫片，按对角线顺序分次拧紧螺栓即可完成装配，无需额外加工适配接口。筒体的轴向长度经过优化，既保证腔体内部有足够的缓冲空间让水流平稳分配，又不会因为腔体过长导致设备整体轴向尺寸超标，适配厂房内紧凑的安装空间要求。顶部接管的伸出长度预留了管道法兰连接的操作空间，接管端部的法兰标准与现场循环水管道法兰标准统一，可直接对接无需加装转换接头。

从结构强度设计角度，水室的筒体壁厚、法兰厚度均经过对应设计压力下的强度校核，可承受循环水系统的工作压力以及启停过程中的水锤冲击，腔体内部的挡流板与筒体内壁采用满焊连接，焊接位置做了圆角过渡处理，避免应力集中导致长期运行后焊缝开裂。法兰与筒体的连接位置采用内外双面焊接，保证连接强度的同时消除焊接缝隙处的腐蚀隐患，适配工业循环水存在一定杂质、轻微腐蚀性的使用场景。

在实际建模过程中，该结构的细节处理完全贴合机械加工与焊接工艺要求：法兰上的螺栓孔采用通孔设计，孔位公差满足法兰连接的互换性要求，密封面的粗糙度要求符合压力容器法兰的相关标准；所有焊接位置均预留了合理的焊脚尺寸，没有出现无法施焊的锐角结构；腔体内部的挡流板边缘做了倒角处理，避免安装检修时划伤操作人员，同时减少水流经过时的局部阻力损失。这类水室结构除了应用在常规的水冷式换热器上，经过材质调整后也可适配蒸汽冷凝、油品冷却等不同换热工况，只需要根据介质的腐蚀性、工作温度压力调整筒体、法兰以及内部挡流板的材质与壁厚即可，结构本身的通用性较强，可作为同类型换热器水室设计的参考结构，帮助结构设计人员快速完成方案选型与三维建模，减少重复设计的工作量。
