工业燃烧器配套点火电极结构设计

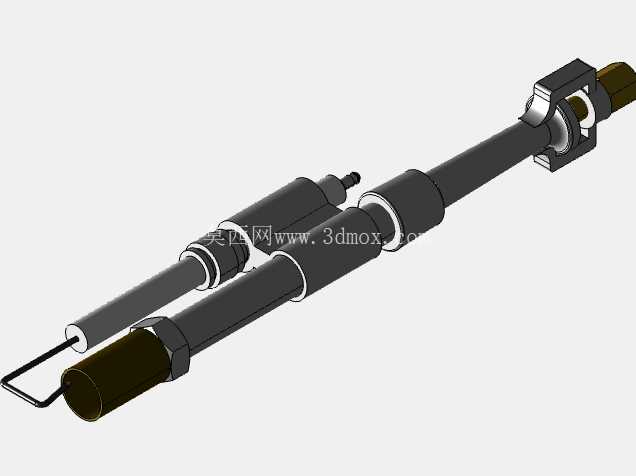

在工业热能供给场景里，不管是冶金加热炉、化工焚烧装置还是商用锅炉的燃烧系统，点火环节的可靠性直接决定整套设备的启动成功率与运行安全，这套点火组件就是为适配各类强制送风燃烧器开发的核心引燃部件。日常运维里不少点火故障都来自电极布局不合理、绝缘失效或是安装干涉，建模时首先要规避这些现场常见的痛点。从结构上看，整套组件采用双电极并行布局，长杆主体采用耐高温绝缘陶瓷作为外层护套，能在燃烧器前段1200℃以内的高温辐射环境下长期保持绝缘性能，避免高压漏电导致的点火能量不足。电极端部的放电间隙经过反复校核，控制在3-5mm的最优区间，既保证高压脉冲能顺利击穿空气产生电弧，又不会因为间隙过大抬高点火模块的输出负载。尾部的连接结构采用快插式卡扣设计，和高压点火线的对接不需要额外工具，现场更换时能在不拆解燃烧器端盖的前提下完成拆装，大幅缩短运维停机时间。杆身的固定卡箍做了偏心调节余量，安装时可以根据燃烧筒内的气流流场调整电极伸入长度，确保电弧产生的位置正好处于燃油雾化锥或是燃气喷出的最佳混合区，不会因为气流吹偏导致点不着火，也能避免电极长期接触火焰被过度烧蚀缩短寿命。建模过程中特意预留了安装边界的公差空间，杆身直径控制在12mm，适配市面上绝大多数燃烧器的标准安装孔位，不需要现场二次扩孔；总长度根据常用燃烧器的安装深度做了分段适配，图中展示的规格伸入燃烧筒的有效长度为180mm，尾部接线端预留25mm的接线空间，不会和燃烧器后端的风路结构产生干涉。电极端部的点火头采用耐高温镍铬合金材质，建模时做了加厚处理，避免长期高温氧化导致的电极损耗，正常工况下使用寿命能达到8000小时以上。和普通民用点火装置不同，工业场景下的点火组件还要考虑燃烧筒内的高速气流冲击，杆身的陶瓷护套和金属电极之间做了抗震填充结构，在风机满负荷运行产生的振动环境下，不会出现电极移位、陶瓷开裂的问题。另外在电极靠近安装法兰的位置设置了接地金属环，和燃烧器外壳可靠连通，能把高压脉冲的杂散电流导走，避免干扰燃烧器上配套的火焰检测器、比例调节阀等电控元件，防止出现误报熄火的故障。实际选型搭配时，这套组件可以适配输出电压12-15kV的脉冲点火器，不管是燃气燃烧器还是轻油燃烧器都能稳定引燃，不需要针对燃料类型更换电极结构，只需要根据燃烧器的功率大小调整伸入长度即可。建模时所有配合尺寸都按照现场安装的实际公差做了冗余设计，比如卡箍的锁紧范围留了2mm的调节量，就算不同厂家的燃烧器安装座尺寸有小幅偏差，也能顺利装夹固定，不会出现装不上的问题。从结构细节上看，电极端部的折弯角度做了优化，放电端正对燃料喷出方向，电弧产生后能第一时间接触到最佳浓度的混合气，就算是低温冷炉启动，也能在3秒内完成引燃，避免燃料在炉膛内积聚产生爆燃风险。杆身的绝缘护套做了多段式阶梯结构，靠近火焰端的护套直径略小，减少对燃烧筒内气流的阻挡，不会影响火焰的稳定成型；后端的护套直径稍大，提升和安装卡箍的接触面积，固定后不会因为气流吹动产生杆身晃动。
