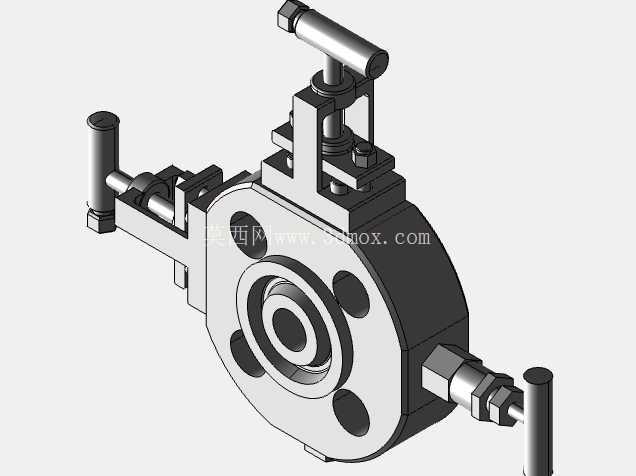

1/2寸2500磅级单法兰DBBV阀结构

　　在高压流体输送管路系统里，这类单法兰结构的DBBV阀常被布置在井口装置、高压注水管线、加氢装置采样回路这类对密封可靠性要求极高的工位，核心作用是实现管路介质的双向截断与泄放，替代传统多阀组串联的安装形式，减少管路连接点的泄漏风险。从结构设计逻辑来看，这款阀采用对夹单法兰安装形式，相比两端法兰连接的同压力等级阀门，整体轴向尺寸压缩了近40%，能在紧凑的管廊空间、设备旁通接口处完成布置，不需要额外预留过长的管路安装余量。阀体采用锻件整体加工成型，流道为直通式等径设计，介质流经时的压损控制在同口径截止阀的15%以内，避免高压工况下节流导致的阀内冲蚀问题。

　　操作端设置了两组独立的手轮操作机构，分别对应上下游截断阀芯与中部泄放通路，操作时按照先关上游阀、再关下游阀、最后开启泄放阀的顺序动作，即可实现阀腔内部介质的安全泄放，避免带压拆装时的介质喷溅风险。连接法兰采用标准1/2寸2500磅级法兰密封面，法兰面的螺栓孔分布与同压力等级的管道法兰完全匹配，安装时不需要额外加工过渡连接件，法兰密封面采用凸面金属缠绕垫密封结构，能在42MPa级别的高压工况下保持长期密封无渗漏。阀芯采用硬密封面堆焊结构，密封面硬度达到HRC45以上，可耐受含少量固体颗粒的高压介质冲刷，长期开关操作后密封面不会出现明显的冲蚀沟痕。

　　阀杆部位采用双重填料密封结构，外层为防尘填料，内层为高压自紧式填料，当阀腔内部压力升高时，填料会在介质压力作用下自动抱紧阀杆，压力越高密封性能越好，不需要频繁压紧填料压盖来维持密封效果。从安装边界来看，这款阀的单法兰侧直接与设备本体的法兰接口对接，另一侧采用对夹式结构与管道端连接，整体重量仅为同压力等级双法兰球阀的60%，高空管架上安装时不需要额外设置承重支撑，单法兰端的定位止口与设备接口的止口配合公差控制在H7/f6级别，安装时可自动实现同轴度对中，避免强行组对导致的阀体内应力残留。

　　在实际工况应用中，这类阀常被用作高压仪表的根部阀、高压采样系统的隔断阀，相比传统的针型阀组，它的流道通径更大，不容易被介质中的杂质堵塞，开关操作的行程更短，紧急工况下可以快速完成截断动作。设计过程中针对高压工况下的阀体受力做了有限元校核，阀体壁厚在满足2500磅级压力强度要求的基础上，对法兰颈部、阀杆安装座部位做了局部加厚处理，避免压力波动时出现应力集中导致的阀体开裂。手轮操作部位的操作力矩经过优化，正常开关操作时不需要加装加力杆，单人即可完成操作，手轮表面做了滚花处理，带防滑手套操作时也不会出现打滑问题。阀体侧面的泄放接口采用标准外螺纹连接，可直接对接泄放管路，将泄放的介质引导至安全收集区域，避免现场排放带来的安全隐患。
