四英寸直燃式燃料加热线圈结构设计

　　在工业直燃加热系统的换热环节中，这类四英寸规格的燃料加热线圈是核心换热执行部件，常见于中小型工业燃烧加热装置、热风发生设备、直燃式工艺加热机组当中，承担着将燃料燃烧释放的热能通过管壁高效传递给管内换热介质的作用，和普通电加热线圈不同，直燃燃料加热线圈需要直接接触燃烧产生的高温烟气，同时要适配燃料燃烧的流场分布，避免局部过热导致的线圈变形、焊缝开裂等失效问题。

　　从实际工程应用的场景来看，这类线圈大多安装在直燃加热设备的燃烧室出口段，燃烧产生的高温烟气横向冲刷线圈外表面，管内流动的待加热介质（通常是导热油、水或者工艺气体）在螺旋流道内持续流动，通过管壁完成热量交换，螺旋结构的设计一方面可以在有限的安装空间内最大化换热面积，另一方面管内介质的螺旋流动会形成持续的湍流效应，破坏管壁边界层，提升整体换热效率，相比直管排布的换热结构，同体积下螺旋线圈的换热效率可以提升40%以上，同时设备整体的占地尺寸可以压缩35%左右，非常适合对安装空间有严格限制的集成式加热机组。

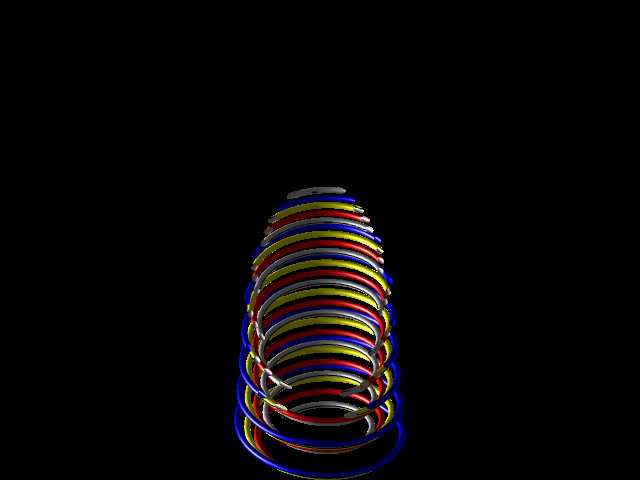

　　设计这类线圈的时候，首先要确定的是安装边界尺寸，四英寸的公称通径对应的是线圈整体的适配安装口径，线圈的螺旋外径、螺距、圈数都要和燃烧室的内径、烟气流通截面匹配，避免出现烟气偏流、局部流速过高冲刷管壁的问题。绕制线圈的管材选型需要兼顾耐高温、导热性和焊接性能，通常会选用耐高温合金无缝管材，管壁厚度要根据工作压力、燃烧区最高温度来计算，既要保证高温下的结构强度，也要避免管壁过厚带来的热阻提升。多层多色的线圈分层设计，实际是对应不同的介质流道，不同层的线圈承担不同温区的换热任务，最外层接触低温烟气的部分负责介质预热，中层接触中温烟气的部分负责主升温，内层靠近燃烧核心区的部分负责最终的温度提升，分层流道的设计可以避免介质在低温段和高温段出现过大的温差应力，同时可以让不同温区的管壁温度控制在材料允许的工作范围内，减少高温氧化的速率，延长线圈整体的使用寿命。

　　线圈的螺距设计是整个结构的核心参数之一，螺距过小会导致烟气流通阻力过大，增加燃烧系统的送风功耗，甚至会出现烟气回火的风险；螺距过大则会让烟气直接从线圈间隙短路流过，无法和管壁充分接触，大幅降低换热效率。实际设计中会根据燃烧器的额定出力、烟气流量、设计流速来计算最优螺距，通常会保证烟气横向冲刷线圈的流速控制在8-12m/s的区间，这个流速区间既可以保证足够的对流换热系数，也不会让管壁出现过度的冲刷磨损。线圈两端的连接接口需要和设备的介质管路匹配，接口位置要避开燃烧火焰的直接冲刷区域，同时要预留足够的安装操作空间，方便后期维护时的拆卸和密封更换。

　　从安装边界来看，这类线圈的轴向长度需要和燃烧室的长度匹配，线圈两端要设置固定支撑结构，支撑结构需要采用耐高温的隔热材料制作，避免线圈的热量直接传递到设备外壳，造成外壳温度过高带来的安全隐患，同时支撑结构要允许线圈在高温工作时出现轴向和径向的热膨胀，避免热胀冷缩产生的应力集中导致线圈变形或者焊缝拉裂。线圈的进出口位置要设置温度和压力检测接口，方便运行过程中实时监测介质的工作状态，判断线圈是否存在堵塞、泄漏或者结垢的问题。

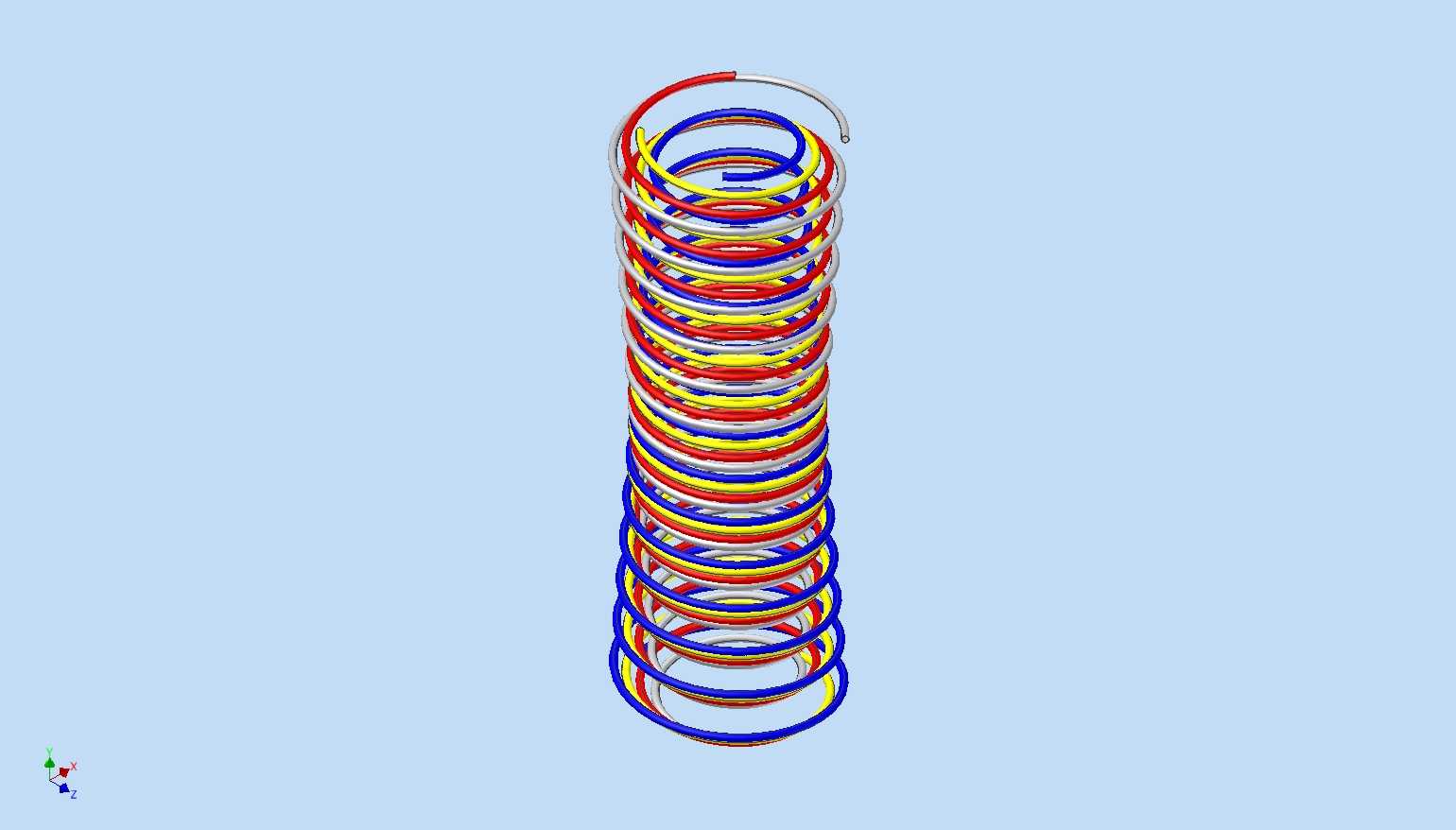

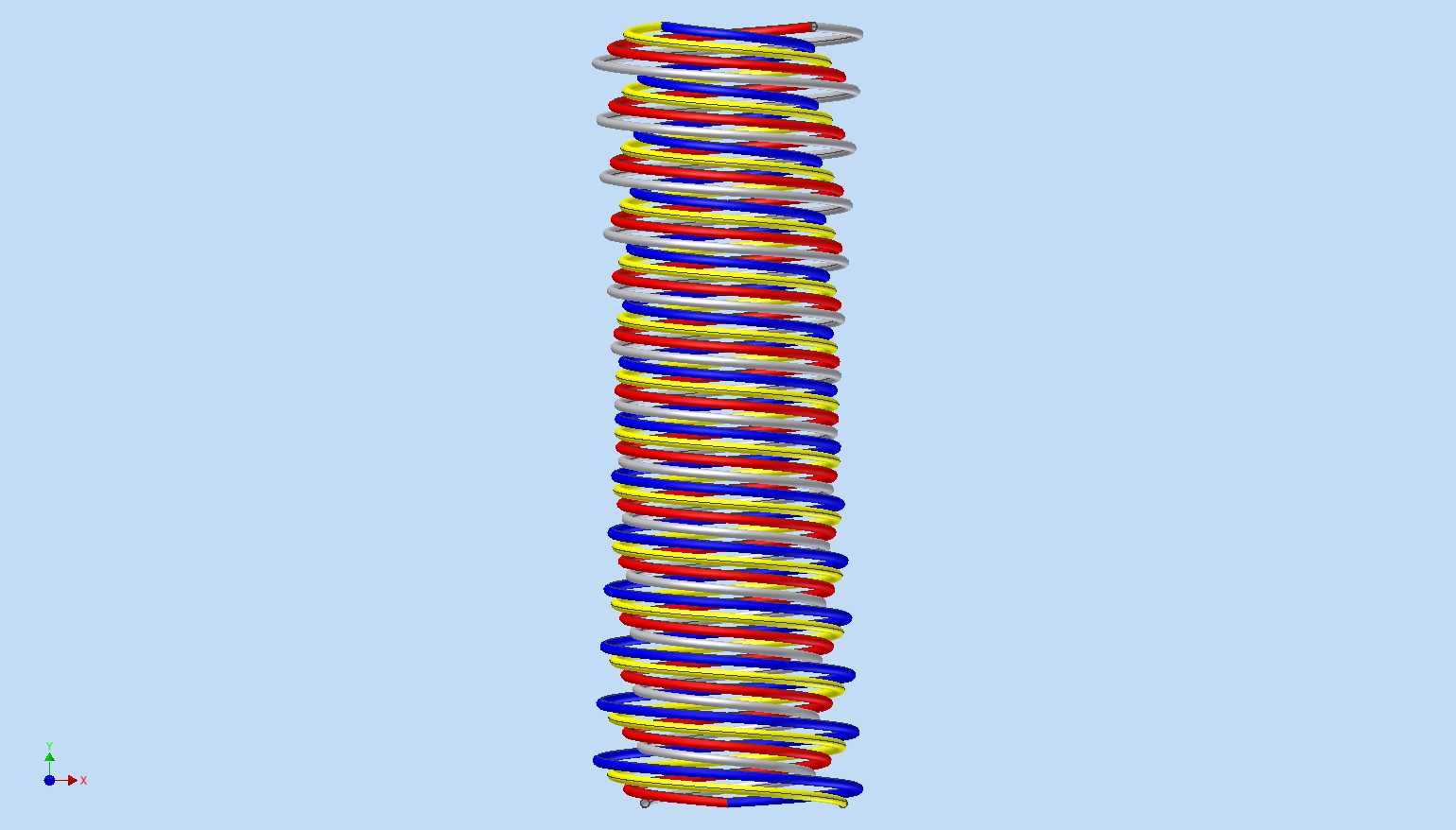

　　在实际建模过程中，需要重点关注螺旋线的生成精度，每一层线圈的螺旋升角要保持一致，层与层之间的间隙要均匀，避免出现层间干涉的问题，同时要准确还原管材的弯曲半径，弯曲半径不能小于管材允许的最小弯曲半径，避免弯管处出现管壁减薄、椭圆度超标的问题，这些细节如果在建模阶段没有考虑到位，后期加工出来的线圈就会出现装配困难、工作时应力集中的问题。另外线圈表面的颜色区分是为了在装配和维护时快速区分不同的流道，避免管路接错导致的换热效率下降或者设备故障，建模时保留不同层的颜色区分，也能在后续的装配仿真、流场分析中更清晰地识别不同的换热区域，方便仿真参数的设置和结果后处理。

　　这类加热线圈的实际运行工况比较恶劣，长期处于高温烟气的冲刷和温度交变的环境中，所以设计时还要考虑热疲劳的问题，线圈的固定方式不能采用刚性完全固定，要预留一定的膨胀余量，进出口的连接管路要采用柔性连接结构，吸收线圈工作时的热变形量。同时线圈的最下端要设置排污接口，方便设备停机时排空管内的残留介质，避免低温下介质冻结或者长期残留导致的管壁腐蚀。
