30mbar单级旋入式液化石油气调压装置

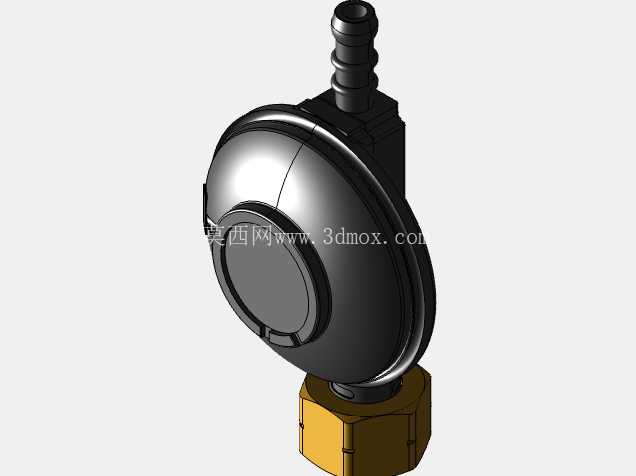

这款30mbar单级旋入式液化石油气调节器，核心应用场景覆盖民用瓶装液化石油气供气、小型商用燃气灶具接驳、户外移动式燃气设备供气等场景，是瓶装燃气供气链路中保障下游用气压力稳定的核心部件。实际使用中，该装置直接旋接在液化石油气钢瓶角阀出口端，将钢瓶内高压的液化石油气减压至稳定的30mbar输出压力，避免钢瓶内压力随液位下降、环境温度波动出现的压力变化传递到下游燃具，防止燃具因进气压力过高出现脱火、燃烧不完全，或是压力不足导致火力偏弱、供气中断等问题。从功能特性来看，该调节器采用单级膜片式减压结构，内部集成压力反馈膜片与弹簧调压组件，当下游用气流量变化时，膜片会根据出口端压力变化自动调整阀口开度，在额定流量范围内始终维持输出压力稳定在30mbar的设计值，适配多数家用燃气灶、燃气热水器、小型商用燃气蒸箱等设备的额定进气压力要求。顶部的宝塔式出气接头可直接匹配标准内径的燃气橡胶软管，安装时无需额外转接接头，配合喉箍紧固即可实现可靠密封，降低现场安装的配件成本与操作难度。设计阶段首先考虑的是家用燃气场景的安全冗余，阀体下部的黄铜旋入接头采用标准钢瓶角阀匹配的螺纹规格，旋入深度经过校核，既保证足够的螺纹啮合长度防止使用中脱落漏气，又避免旋入过深顶坏角阀内部密封件；中部的膜片腔采用圆弧过渡的壳体结构，相比棱角分明的结构能更好分散膜片往复运动带来的应力集中，提升膜片的长期使用寿命，同时圆形的壳体轮廓在批量生产时更利于冲压成型，降低壳体加工的工序复杂度。上部的出气接头采用阶梯式宝塔结构，不同外径的台阶可适配两种相近内径的燃气软管，提升产品的场景适配性，接头根部设计有环形限位凸台，软管套入后抵到凸台位置即可保证足够的插接深度，避免因插接不到位导致软管脱落。从安装边界来看，该调节器整体轴向长度控制在常规家用钢瓶角阀的安装操作空间范围内，安装后不会与钢瓶护罩产生干涉，径向最大尺寸为膜片腔的圆形壳体直径，在钢瓶摆放时不会额外占用过多横向空间，狭窄的橱柜、户外燃气设备舱内都能顺利安装。建模过程中对内部流道做了等径过渡处理，避免流道突然变径产生的局部阻力损失，保证额定流量下的压力损失控制在标准允许范围内，同时阀口的密封面采用平面密封结构，相比锥面密封对加工精度的容错率更高，批量生产时更容易保证密封一致性，降低成品的漏气率。考虑到燃气设备的使用环境，壳体外部采用防腐涂层处理，黄铜接头本身具备良好的耐燃气腐蚀性能，长期接触液化石油气中的微量杂质也不会出现锈蚀卡滞，日常使用中无需额外维护，只要按燃气安全规范定期检查软管连接状态即可。
