90度直角PCB安装固定L型支架

　　在各类工业传感设备、小型电控模块的装配场景中，PCB板的垂直转向固定一直是紧凑空间内结构设计的常见需求，这类L型直角安装支架正是为解决两个垂直安装面之间的PCB承载固定而设计的结构件。日常做小型检测设备的内部结构排布时，经常会遇到PCB板需要和安装基面呈90度布置的情况，比如光电传感器的信号板需要垂直于设备安装面、小型采集模块需要贴装在设备内壁转角处，这时候如果采用直片式支架就无法满足垂直转向的安装需求，还需要额外增加转接件，既占用内部空间，又会增加装配累计误差，而这种一体折弯成型的直角支架，刚好可以通过一次安装同时完成两个垂直面的固定，省去多余转接结构。

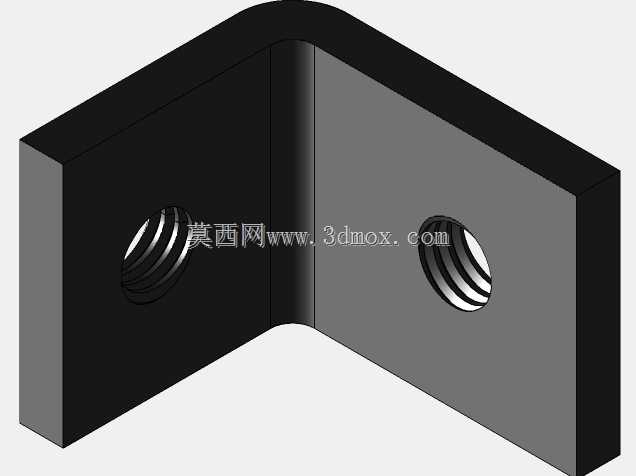

　　从结构设计逻辑来看，这款支架采用等厚板材一体折弯成型，折弯处做了圆角过渡处理，避免直角折弯产生的应力集中问题，同时也能消除折弯处的锐边，防止装配过程中划伤操作人员或者PCB板表面的阻焊层。两个垂直的安装翼面分别承担不同的连接功能：一个翼面用于和设备基体、安装基面连接固定，另一个翼面用于承载固定PCB板，两个翼面上都加工有M3规格的内螺纹孔，不需要额外搭配压铆螺母或者焊接螺母，装配时直接采用对应规格的螺丝即可完成锁紧，大幅减少装配环节的零件数量，也避免了后续使用过程中螺母松动脱落的风险。

　　尺寸参数的设定完全贴合小型PCB安装的实际需求，整体长宽高尺寸控制在12mm×9mm×10mm的范围内，1.6mm的板材厚度在保证结构强度的前提下，尽可能压缩了支架自身的占用空间，不会在紧凑的设备内部造成多余的空间浪费。M3螺纹孔的位置经过排布优化，两个孔分别位于两个翼面的中心区域，锁紧时受力均匀，不会因为单边受力导致支架出现歪斜或者PCB板翘曲的情况。螺纹孔的加工深度匹配常用的PCB安装螺丝长度，既保证足够的螺纹啮合长度，提供可靠的锁紧力，又不会因为螺纹过深导致支架背面出现凸起，影响和安装基面的贴合度。

　　实际选型使用时需要注意几个安装边界：首先是支架的折弯内R角和板材厚度匹配，安装时两个翼面的贴合面需要保证平整，不能有焊渣、凸起等异物，否则会导致支架安装后出现角度偏差，最终影响PCB板的安装垂直度；其次是M3螺丝的锁紧扭矩需要控制在合理范围内，因为板材厚度仅1.6mm，过大的锁紧扭矩会导致螺纹滑牙，或者造成翼面变形，日常装配时采用手拧螺丝刀加小扭矩加力即可满足固定需求；另外这款支架适合固定重量较轻的小型PCB板，比如传感器信号板、小型接口转接板等，如果是重量较大的电源板或者功率板，需要评估载荷后选择更厚板材的支架型号。

　　从应用场景覆盖来看，这类支架除了用于传感器内部的PCB固定，还可以用在小型工控模块、嵌入式设备、仪器仪表的内部结构中，只要存在两个垂直面之间的板件固定需求，都可以采用这类结构。相比采用塑料支架，金属材质的支架不仅强度更高，还具备一定的电磁屏蔽作用，可以减少外部电磁信号对PCB板上敏感电路的干扰，同时金属材质的耐温范围更广，在设备内部存在一定温升的工况下也不会出现老化变形的问题，长期使用的可靠性更高。设计这类支架的三维模型时，重点需要注意折弯系数的准确设定，保证折弯后两个翼面的尺寸符合设计要求，螺纹孔的位置度需要控制在合理公差范围内，避免出现安装孔位错位导致无法装配的问题，同时折弯处的圆角处理要自然，不能出现折弯开裂或者褶皱的缺陷，保证支架的外观和结构强度都满足使用要求。
