12mm规格压电式有源蜂鸣器结构模型

　　在工业控制板卡、消费电子主板、小型智能终端的PCB布局阶段，发声提示元件的选型与安装位预留，往往是容易被初级结构工程师忽略的细节，很多人直到打样回板才发现，蜂鸣器的高度超出了外壳内部净空，或是引脚间距与焊盘设计不匹配，导致整板返工。这款压电式蜂鸣器的三维模型，完全还原了实物的装配边界，能直接导入PCB布局软件与结构装配文件中做干涉检查，从源头规避这类低级错误。

　　从实际应用场景来看，这类小尺寸压电蜂鸣器的覆盖范围极广：工业现场的小型传感器节点上，它负责输出超限报警提示音，不需要大音量，只要能覆盖设备周边1米范围的操作区域即可；家用小家电的控制板上，它承担按键反馈、工作状态提示的功能，比如电饭煲的程序结束提示、温湿度计的阈值报警；甚至在很多开源硬件开发板、小型智能穿戴设备的内部，也能看到同规格产品的身影，核心原因就是它的驱动逻辑简单，不需要额外搭建复杂的功放电路，主控引脚直接输出对应频率的方波就能驱动发声，对板上空间紧张的低功耗设备非常友好。

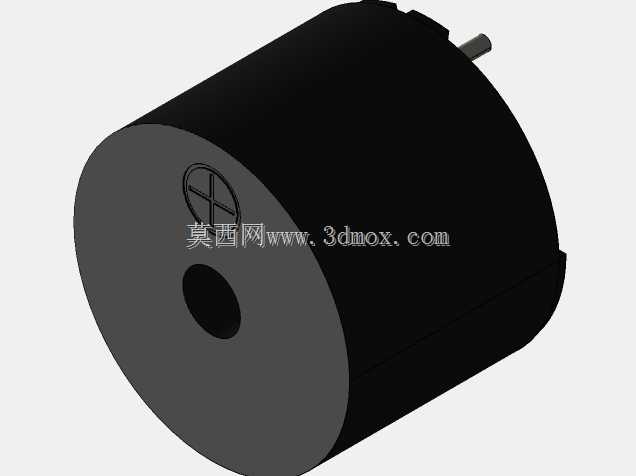

　　这款蜂鸣器的外形采用圆柱式结构设计，直径12mm，整体轴向高度9.5mm，属于同类型产品里的常规紧凑尺寸，在布局时需要注意，圆柱本体的外围要预留至少0.5mm的避让空间，避免和周边的电解电容、接插件等较高元件产生结构干涉。发声面位于圆柱的端面上，设计有中心出声孔，安装时要注意出声孔方向不能被外壳、密封泡棉等结构完全遮挡，否则会导致声压级大幅下降，甚至出现闷音、无声的问题。引脚从本体的侧端引出，属于直插式安装结构，建模时严格还原了引脚的直径、伸出长度与引脚间距，在PCB封装设计阶段可以直接参考模型的引脚位置绘制焊盘，不需要反复对照规格书核对尺寸，能减少封装绘制出错的概率。

　　从功能特性来说，这款压电蜂鸣器的额定工作电压为5V，谐振频率2700Hz，这个频率点是人耳听觉敏感度较高的频段，不需要太大的驱动功率就能获得清晰的提示效果，而且压电式结构相比电磁式蜂鸣器，功耗更低，工作时的电流仅为毫安级，非常适合电池供电的低功耗设备使用。设计模型的时候，特意还原了本体端面的极性标识，也就是那个带十字的正极标记，在装配建模时可以直接对应PCB上的焊盘极性，避免后期生产时出现插件反接的问题——很多新手工程师在建模时容易忽略极性标识的还原，导致生产端插件时没有参考，反接后蜂鸣器无法正常发声，造成批量返工。

　　在做整机结构设计时，还要考虑蜂鸣器的安装固定方式，这类小尺寸直插蜂鸣器一般依靠波峰焊的引脚焊点固定，不需要额外设计固定卡扣或者定位柱，但是如果设备本身存在较强的振动工况，比如工业现场的振动检测设备、车载类电子装置，就需要在蜂鸣器本体与PCB之间点少量红胶加固，避免长期振动导致引脚脱焊。建模时也还原了本体的拔模斜度与边缘的细微倒角，这些细节虽然不影响整体尺寸核对，但是在做整机装配的渲染、或者做装配工艺模拟的时候，能让模型的真实度更高，不会出现边缘生硬、和实物外观不符的问题。

　　很多工程师在选型蜂鸣器的时候，只关注直径和高度两个参数，忽略了引脚的伸出方向，这款蜂鸣器的引脚是从圆柱侧面轴向伸出，和端面垂直，对应的PCB焊盘是在本体的侧方，而不是在本体的正下方，这一点在布局时尤其要注意，如果误选了引脚从端面引出的型号，就会出现焊盘位置完全不匹配的问题。这个三维模型完整呈现了引脚的走向与位置，在选型阶段就能直观判断安装方式是否符合板上布局要求，不需要等拿到实物样品再核对。另外，模型的本体表面做了哑光黑的质感还原，和实物的塑壳外观一致，在做整机内部结构的可视化展示时，能更贴近真实的装配效果，方便和硬件、生产端的同事做方案沟通，减少跨部门沟通时的信息差。
