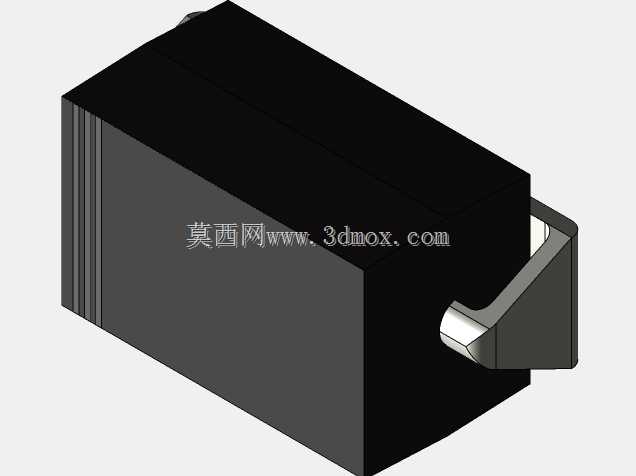

SS34贴片式肖特基整流二极管三维结构

　　在消费电子、工业控制板卡、电源模块的PCB布局布线工作中，表面贴装的肖特基二极管是极为常见的功率整流器件，SS34作为40V耐压、3A持续通流的常用型号，广泛出现在DC-DC变换回路、反接保护电路、低压整流输出环节中，其三维模型的精准度直接影响PCB装配干涉检查、结构件避让设计的最终效果。这款SMT封装的SS34肖特基二极管，建模时完全还原了量产器件的实际外形特征：黑色环氧塑封主体为长方体结构，侧面预留了模塑成型时的合模线纹理，两端的镀锡焊接引脚采用向外弯折的鸥翼形态，引脚端面的倒角、焊接面的平面度都按照实物公差做了还原，避免在PCB装配仿真中出现引脚与焊盘不匹配、与周边贴片电容电阻干涉的问题。从设计思路来看，

　　建模过程优先保证安装边界的准确性：器件总长度、塑封体宽度、引脚伸出长度、引脚中心距都严格参照规格书的标称尺寸做1:1还原，塑封体顶部的平面度、引脚底部到塑封体顶面的总高度参数，直接决定了板卡组装后外壳的内部净空预留量，很多便携设备的结构设计中，板上元件高度差往往只有零点几毫米的余量，这类贴片二极管的高度尺寸如果建模偏差，很容易导致外壳装配时顶到元件，造成器件损坏或者外壳合缝不严。实际应用场景中，这类肖特基二极管因为正向压降低、反向恢复时间短的特性，常被布置在电源输入端口、开关电源次级整流位置，工作时会通过数安培的电流，所以PCB布局时往往会在其周边预留铺铜散热区域，三维模型中准确还原的引脚位置和塑封体轮廓，

　　能帮助结构工程师提前确认散热片、绝缘片的安装空间，也能让PCB工程师在排布元件时，准确把握元件之间的安全间距，避免出现高压回路爬电距离不足的问题。不同于插件封装的二极管，SMT贴片器件的安装完全依赖回流焊工艺，引脚的共面度是影响焊接良率的关键参数，建模时特意将两个焊接引脚的底面设置在同一基准平面上，还原了实物引脚的共面度公差特征，在做DFM可制造性检查时，可以直接调用这个模型验证钢网开口位置、焊盘尺寸是否匹配，提前发现焊盘设计过大导致的元件立碑、焊盘过小导致的焊接虚焊问题。从外形细节来看，塑封体端部的引脚弯折处做了圆弧过渡处理，和实际冲压成型的金属引脚特征一致，没有出现直角弯折的建模错误，塑封体表面的哑光质感也做了对应还原，

　　在做产品整机渲染、装配爆炸图制作时，能更真实地呈现板卡元件的实际视觉效果。很多工程师在做板级三维建模时，往往容易忽略这类小功率半导体器件的细节，要么用简单的方块代替，要么尺寸偏差较大，导致后续结构评审时出现干涉问题，这款精准还原的SS34肖特基二极管模型，能直接导入各类三维PCB设计软件中，完成整板的元件布局校验，不需要工程师再花费时间对照规格书从零建模，大幅提升板级结构设计的效率。在车载电子、工业电源这类对可靠性要求较高的应用场景中，元件的安装应力也是需要重点考量的因素，模型中准确还原的引脚弯折半径、塑封体与引脚的结合位置，能帮助工程师在做板卡抗振动仿真时，准确评估引脚的受力情况，优化焊盘的设计尺寸，避免车辆长期振动后出现引脚脱焊、器件脱落的问题。另外，在做自动化产线的贴片机程序调试时，准确的器件三维模型也能帮助模拟吸嘴拾取器件的过程，确认吸嘴的拾取位置是否在塑封体顶面中心，避免出现拾取偏移导致的贴装不良问题。
