重载型六轮支撑万向移动脚轮结构设计

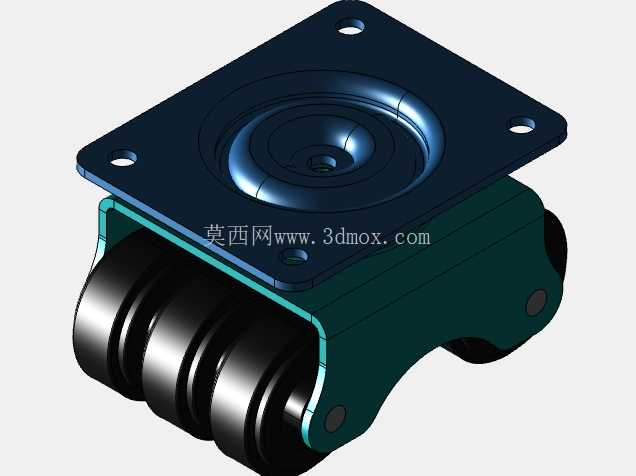

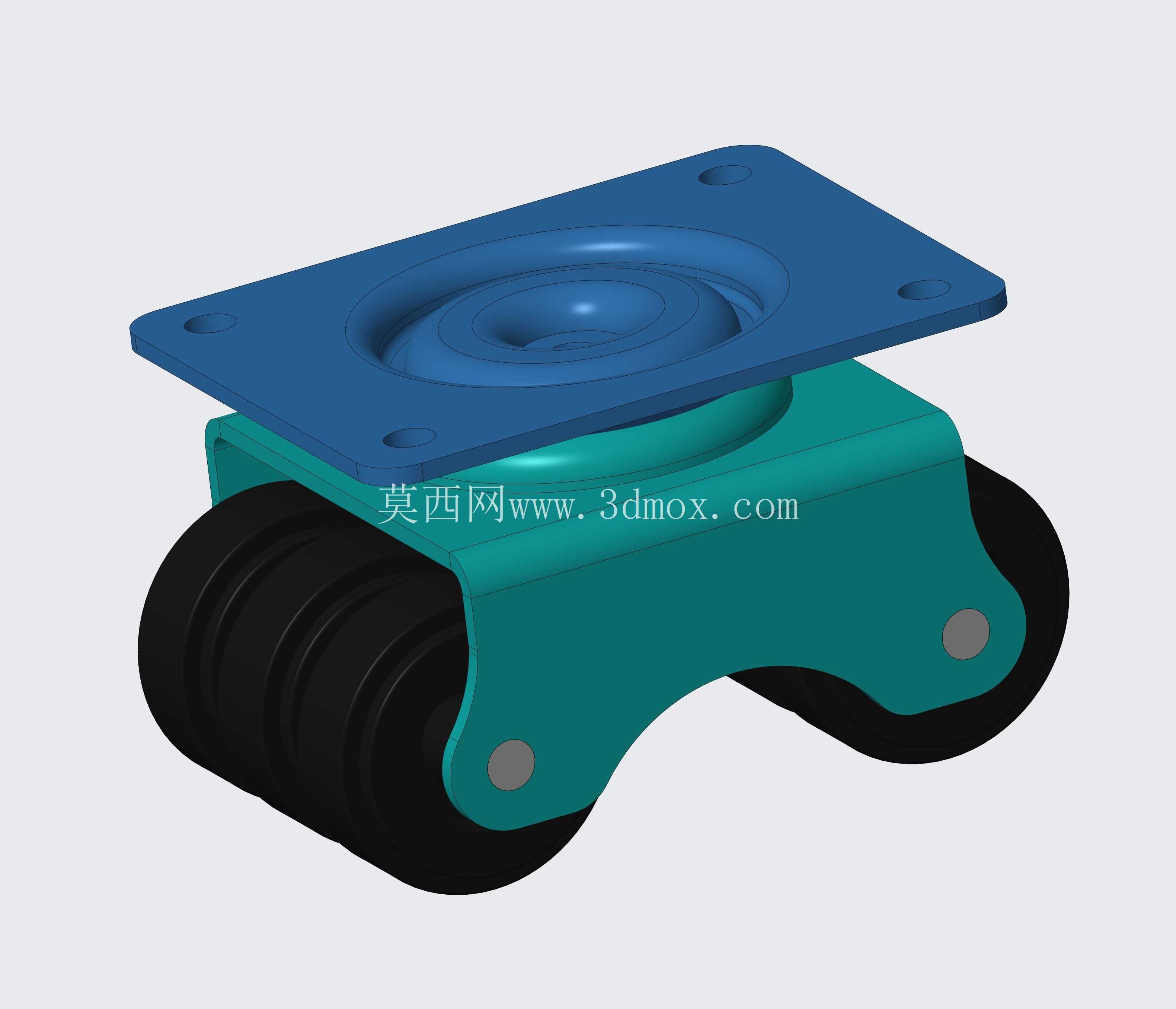

在重型仓储物流转运、大型工业设备移位、工装平台移动、自动化重载AGV底盘的应用场景中，脚轮的承重冗余、转向顺滑度、滚动阻力表现直接决定了整套移动系统的可靠性，这款六轮结构的重载脚轮，正是针对单轮承重不足、小障碍通过性差、转向卡滞等常规脚轮的常见痛点做的针对性结构优化。先从安装边界说起，顶部采用标准方形法兰安装板，四个安装孔位对称分布在法兰四角，安装面做了下沉式的回转支承容腔，把转向回转结构完全藏在法兰板下方，不会额外占用安装面上方的设备空间，安装时只需要在设备底部对应位置加工匹配的安装孔，用螺栓锁紧即可完成固定，不需要额外做转接支架，适配绝大多数重型设备底部的安装平面公差，法兰板的厚度做了加厚处理，避免大负载下安装面出现翘曲变形，导致转向轴线偏移。转向结构部分没有采用常规的单滚珠推力轴承，而是在法兰容腔内做了整圈的滚道设计，配合保持架排布的钢珠，既可以承受垂直方向的重载压力，也能抵消设备移动过程中产生的侧向冲击力，不会因为侧向受力出现转向卡顿甚至滚珠脱出的问题，转向轴线和滚轮组的支撑中心做了偏心距优化，偏心距控制在合理范围内，既保证空载和轻载状态下转向不需要太大的操作力，也不会因为偏心距过大导致重载推行时出现方向摆振，也就是行业里常说的“抖轮”问题。再看滚轮组的设计，没有采用常规的单宽轮或者双轮并排结构，而是单侧布置三个小直径滚轮，两侧一共六个滚轮共同承载，这种设计的优势非常明显：首先是接触应力被六个滚轮分散，单个滚轮承受的压力大幅降低，同等轮组总宽度下，承重能力比双轮结构提升40%以上；其次是小直径滚轮在遇到地面缝隙、小尺寸凸起障碍的时候，多轮交替接触不会出现单轮卡滞的情况，通过性比同外径的单轮脚轮好很多，哪怕是车间地面的伸缩缝、环氧地坪的局部破损、小颗粒杂物，都能平稳碾过，不会出现卡停或者大幅颠簸。滚轮的材质选用高弹性耐磨橡胶，轮芯做了硬质支撑结构，橡胶层厚度足够，既可以缓冲地面传来的振动，避免设备上的精密元器件受冲击损坏，也能降低滚动时的噪音，在车间内部转运的时候不会产生刺耳的摩擦声。支撑滚轮的支架采用钣金一体冲压成型的弯折结构，两侧的支撑板对称分布，滚轮的销轴穿过两侧支撑板做铆压固定，销轴和滚轮之间加装了自润滑轴套，不需要定期加注润滑脂就能保证滚轮转动顺滑，长期使用也不会出现销轴锈蚀导致滚轮抱死的问题；支架的弯折处做了加强筋结构，避免大负载下支架出现张开变形，导致滚轮窜动甚至脱落；支架表面做了喷塑处理，防锈能力强，适合在潮湿的车间、仓储环境下长期使用，不会轻易出现漆面脱落、基材锈蚀的问题。实际选型的时候需要注意，这款脚轮的安装高度要和设备上其他脚轮的安装高度保持一致，避免出现个别脚轮悬空不受力的情况，总承重建议按照四个脚轮总承重的70%做冗余设计，也就是单轮额定承重乘以四之后，再打七折作为设备的总重量上限，避免地面不平整导致瞬时过载损坏轮组。如果是用在AGV设备上，因为六轮结构的滚动阻力更小，转向阻力也更稳定，不会出现单轮卡滞导致的导航偏移问题，比常规双轮脚轮的运行稳定性更好；如果是用在重型工装平台、焊接变位机的移动底座上，这款脚轮的承重冗余足够，哪怕平台上放置重型工件，移动的时候也不会出现轮组变形、转向费劲的问题。设计的时候还考虑了维护便利性，滚轮的销轴是可拆结构，后期如果某个滚轮出现磨损，只需要打出对应销轴更换单个滚轮即可，不需要更换整个脚轮，降低后期维护成本；转向滚道的位置预留了润滑脂注入口，长期使用后如果转向手感变沉，可以注入润滑脂恢复转向顺滑度，不需要拆解整个脚轮结构。另外，轮组的排布做了错位优化，六个滚轮的接地轨迹不会完全重合，滚动的时候不会出现连续的同轨迹碾压，对地面的损伤更小，适合在环氧地坪、PVC地面的车间使用，不会留下明显的轮印或者压痕。
