AGV机器人专用钣金电池防护外壳结构

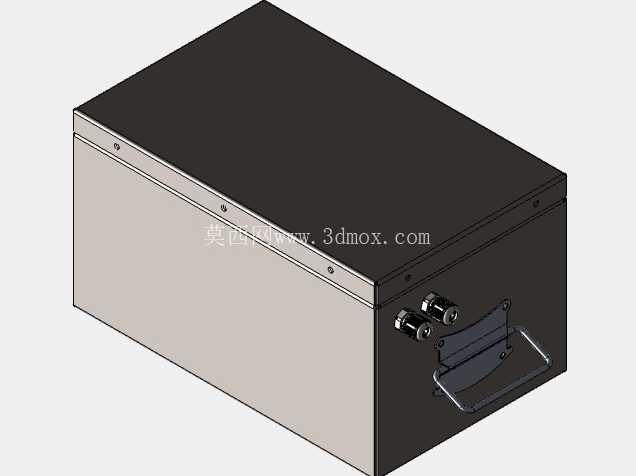

在智能仓储、产线物料转运的AGV设备应用场景里，电池外壳是承载动力电芯、保障供电模块稳定运行的核心结构件，不同于普通储能电池的固定安装场景，AGV需要在厂区地面持续移动、频繁启停，甚至会经过地面接缝、轻微坡度的路段，行驶过程中产生的持续振动、偶尔的磕碰冲击，都对电池外壳的结构强度、安装适配性提出了非常具体的工程要求。这款钣金材质的电池外壳，整体采用长方体封闭式结构设计，主体壳体通过钣金折弯、拼接焊接成型，侧面设置内嵌式金属提手，方便设备组装、后期维护时的电池模块拆装搬运，提手的安装位置做了局部加强处理，避免搬运过程中受力变形导致壳体开裂。壳体侧面预留了两个航空插头安装位，用于电池组与AGV主机的动力输出、信号通讯连接，接口位置做了凸起的防护边设计，能够在设备发生轻微侧向碰撞时，避免插头直接受撞击出现松动、引脚断裂的问题，接口周边的钣金件做了密封压边处理，可适配常规车间环境下的防尘防泼溅需求，避免日常清扫、地面溅水导致的供电模块故障。从设计思路来看，这款外壳优先考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯半径，避免加工过程中出现板材开裂的问题，壳体的拼接焊缝都设置在非外观、非受力集中的边角位置，减少后期打磨、表面处理的工作量，同时保证壳体整体的结构刚性。壳体上盖与下箱体通过侧边的沉头螺丝连接，螺丝孔位做了均匀排布，保证上盖压紧后的密封性，同时沉头设计可以避免螺丝凸起占用额外安装空间，适配AGV底盘内部紧凑的安装空间。在安装边界设计上，外壳的底部预留了与AGV底盘安装位匹配的固定孔位，孔位周边做了翻边加强，避免长期振动下固定孔出现变形、螺丝松动的问题，整体外形尺寸适配主流中小型AGV的底盘安装仓尺寸，壳体内部预留了电芯模组、BMS管理板的安装空间，内壁可以根据电芯排布加装绝缘缓冲垫，抵消设备运行过程中的振动对电芯的冲击。不同于塑料材质的电池外壳，钣金材质的壳体具备更好的散热性能，AGV持续运行过程中电池组充放电产生的热量，可以通过钣金壳体快速向外散发，降低电池组过热的风险，同时金属壳体具备更好的电磁屏蔽效果，能够减少电池大电流工作时对AGV自身导航传感器、通讯模块的电磁干扰，保障设备运行的稳定性。在实际应用中，这类钣金电池外壳可以根据不同AGV的载重、续航需求，调整内部空间尺寸适配不同容量的锂电池组，外部安装孔位也可以根据具体车型的底盘结构做微调，不需要大幅改动整体加工工艺，具备较好的适配性。壳体的边角都做了小圆角处理，避免组装、维护过程中尖锐边角划伤操作人员，同时也能减少设备运行过程中边角磕碰其他厂区设备、货物造成的损伤。侧面的提手采用弯折成型的金属条结构，与壳体侧面的安装支架通过铆钉连接，承重能力可以满足满电状态下整个电池模块的搬运需求，不需要额外加装辅助搬运结构。接口位置的防护边高度略高于插头安装后的突出高度，即使AGV在运行过程中侧面擦碰到货架、墙体，也会先接触到防护边，不会直接撞击插头，大幅降低供电接口故障的概率。整体结构没有复杂的异形曲面，全部采用常规钣金加工工艺即可完成生产，加工成本可控，同时结构强度完全满足移动机器人的使用场景需求，能够在复杂的车间环境下长期稳定保护内部电池组件，保障AGV设备的持续运行。
