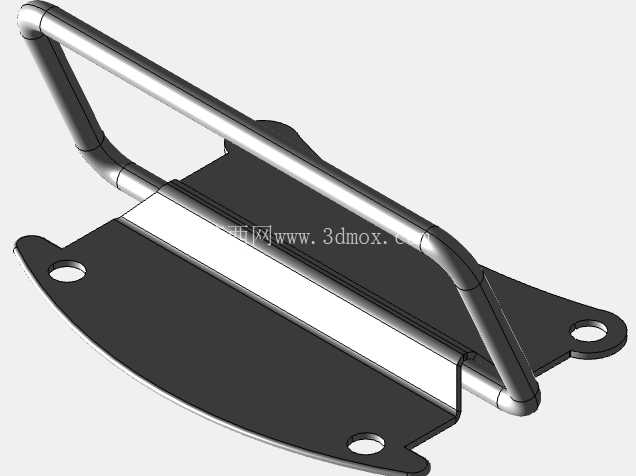

金属板面板安装式折弯U型胸部操作手柄

这款面板安装式手柄主要面向需要在薄金属板壳体上加装外置握持结构的应用场景，常见于便携工业检测设备、户外储能电源外壳、小型移动式电控柜、车载附加储物单元的外侧握持部位，区别于传统内嵌式拉手或者焊接式握把，它不需要在壳体内部预留复杂的安装支撑结构，仅需在金属面板上开出对应安装孔位，通过紧固件从外侧或者内侧锁紧即可完成固定，大幅降低薄钣金壳体的加工难度与装配工序。从功能特性来看，手柄的握持段采用圆管折弯成型，表面做圆滑过渡处理，没有尖锐棱角，操作人员握持施力时不会硌手，即便是佩戴劳保手套操作也能获得足够的握持摩擦力，不会出现打滑脱手的情况；底座部分采用一体化冲压成型的安装翼板，三个安装孔位呈三角分布，相比双孔固定结构拥有更好的抗扭转性能，当操作人员单侧施力提拉或者推移设备时，安装点不会因为偏载力矩出现松动变形，翼板与金属面板贴合的面做了平面度校准，锁紧后不会出现局部翘起、缝隙不均的问题，能避免灰尘、水汽从安装缝隙渗入壳体内部。设计思路上，这款手柄没有采用额外的拼接焊接结构，握持圆管与安装底座之间通过精密冲压咬合固定，减少了焊接工序带来的变形、焊疤打磨工作量，同时也避免了长期使用后焊接部位开裂的风险；整体结构做了等强度优化，握持段的管径选择兼顾了结构强度与握持舒适度，管壁厚度经过受力校核，在承受常规设备整体重量的提拉载荷时不会出现永久弯折变形，安装翼板的厚度与握持管壁厚匹配，不会出现底座先于握把变形的强度冗余浪费问题。安装边界方面，这款手柄适配的金属面板厚度覆盖0.8mm到3mm的常规钣金板材，安装时仅需要在面板上开出三个对应直径的通孔，孔位公差要求宽松，普通数控冲床或者激光切割都能轻松加工，不需要做沉孔、翻边等额外工序；安装后握把最高点距离面板表面的高度经过优化，既保证了足够的握持空间，让四指可以顺利伸入握把与面板之间的间隙，又不会因为突出高度过大导致设备搬运、堆叠时出现磕碰，占用过多外部空间；底座的轮廓边缘做了倒圆角处理，安装后不会刮擦接触到的其他物体表面，也不会划伤操作人员的衣物或者皮肤。在实际选型使用时，需要根据设备自身重量选择对应规格的紧固件，常规工况下采用不锈钢盘头螺丝或者镀锌十字螺丝从面板内侧向外锁紧即可，如果是用于经常移动、存在振动冲击的场景，可以在安装翼板与面板之间加装薄橡胶垫片，一方面可以起到缓冲防松的作用，另一方面也能避免不同金属接触产生的电化学腐蚀，延长配件使用寿命。这款手柄的结构也支持根据不同设备的外观需求做表面处理调整，比如喷砂氧化、喷塑、镀铬等工艺都能适配，不会因为结构问题导致表面处理出现死角，能够匹配不同设备的外观配色风格，兼顾实用性与外观一致性。
