小型电动压片成型设备结构设计

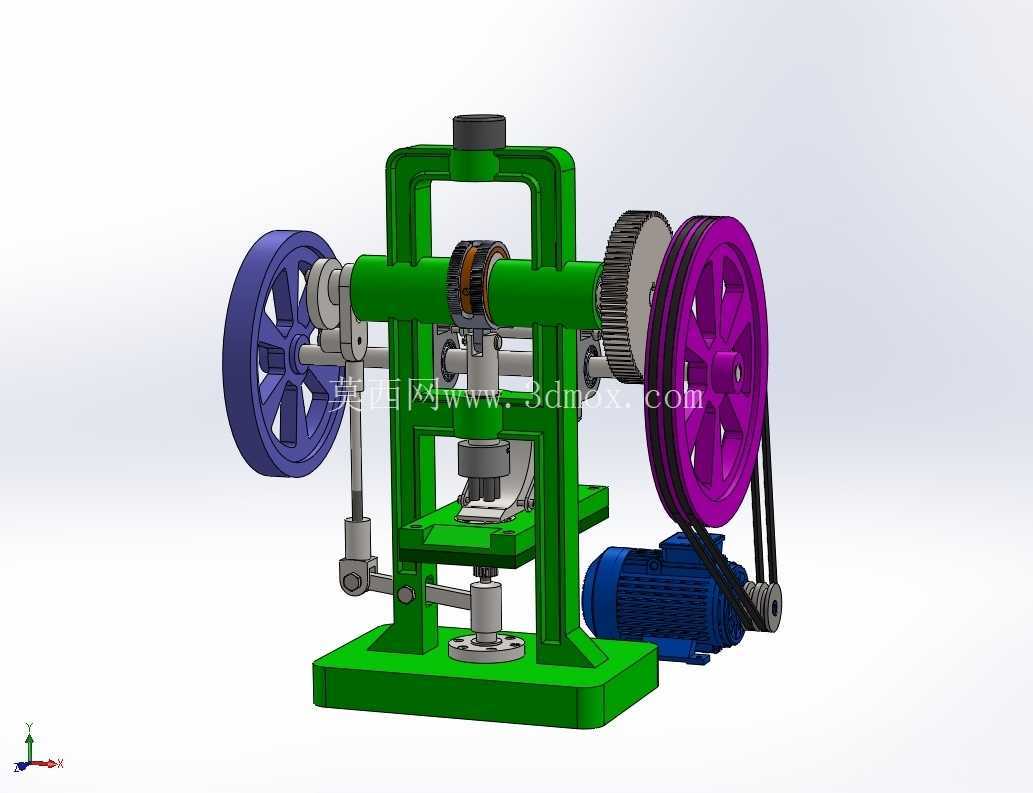

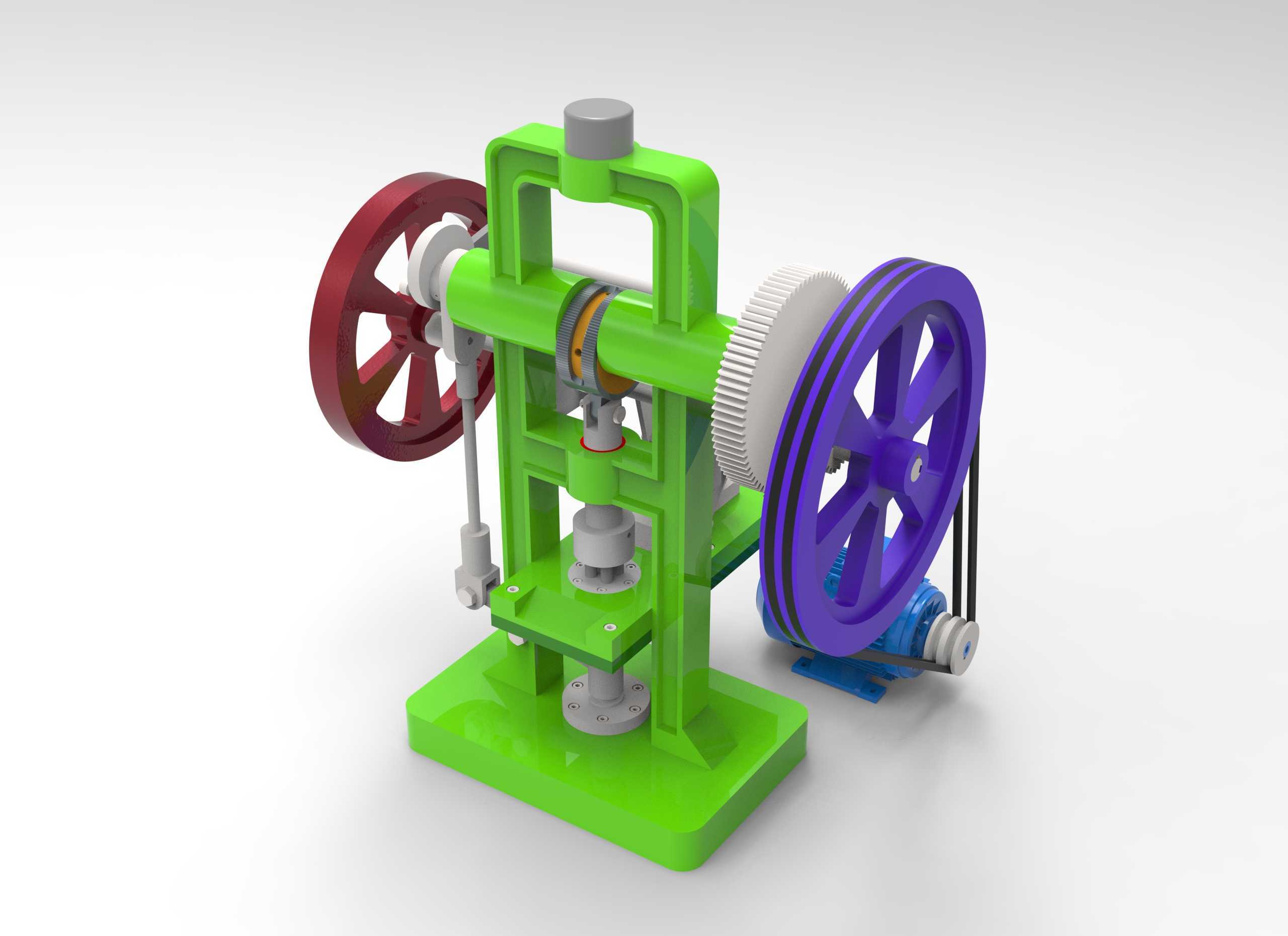

　　这款小型压片设备的三维结构，核心面向小批量粉体压制成型、实验室样件制备、小规格五金件浅冲压的作业场景，在制药小试、粉末冶金试样、电子元件引脚压接、软质材料裁切压合的工位上十分常见，相比大型工业压力机，它的占地空间更小，动力匹配更灵活，不需要配套复杂的液压站或者大吨位气动回路，普通车间的220V供电即可驱动，适合小作坊、试制车间、院校实训工位的使用需求。从结构布局来看，设备采用立式开式C型机架设计，这种结构的优势在于操作空间开阔，上下料时不会被机架侧方结构干涉，操作人员可以从三个方向靠近作业工位，更换模具、清理料渣、调整压头行程都十分方便；机架主体采用一体化铸造式的加强筋布局，立柱内侧设置了导向滑槽，压头滑块沿着滑槽做垂直方向的往复运动，导向间隙可以通过侧边的调节螺钉微调，保证压合过程中压头不会出现偏摆，压制出来的工件厚度均匀，边缘不会出现飞边厚薄不均的问题。

　　动力传递路径的设计经过了多轮优化，输入端采用小功率减速电机搭配小直径带轮，通过V带将动力传递到大直径的从动带轮上，带传动本身具备过载打滑的特性，一旦压合过程中出现物料卡滞、模具错位的情况，皮带会先打滑卸力，不会直接打坏齿轮或者烧毁电机，对核心传动部件起到保护作用；从动带轮和曲轴同轴安装，曲轴的偏心段通过连杆连接到压头滑块，将电机输出的旋转运动转化为压头的垂直往复冲压动作，曲轴的偏心距决定了压头的最大行程，这款设备的行程设计适配厚度在20mm以内的压制成型作业，既不会因为行程过大导致空行程浪费时间，也不会因为行程过小限制模具的安装空间。

　　设备的手动操作端设置了大直径手轮，在设备调试、模具对中、单次点动压合的时候，可以直接转动手轮带动曲轴转动，不需要启动电机，方便操作人员慢速观察压头和下模的对位情况，避免电机快速运转时对位不准撞坏模具；手轮和曲轴之间设置了单向离合器，电机驱动运转的时候手轮不会跟着高速转动，避免误碰手轮带来的安全隐患。安装边界方面，设备的底座采用方形加厚铸铁结构，四个角预留了地脚螺栓安装孔，可以直接固定在工作台或者水泥基础上，不需要额外做减震地基，底座的上平面是下模的安装基准面，加工时保证了和压头运动方向的垂直度，安装模具时只需要将下模贴紧基准面锁紧即可，不需要反复调整垂直度；整机的横向宽度控制在600mm以内，纵向深度不到500mm，即使是普通的钳工工作台也能放置，不会占用过多的车间空间。

　　压头的下端面设置了标准的模柄安装孔，和常规小型冲压模具、粉末压片模具的模柄尺寸通用，用户不需要额外做转接法兰就能直接更换不同规格的模具，适配圆形药片、陶瓷坯片、金属粉末压块、小五金件冲裁等不同的作业需求；设备的冲压频率可以通过更换不同直径的电机带轮进行调整，需要高频率小压力作业时换小直径电机带轮，需要大压力低频率作业时换大直径电机带轮，调整过程不需要拆解核心传动部件，只需要松开电机安装座的张紧螺钉就能更换皮带轮，现场维护的门槛很低。从受力角度来看，机架的受力点集中在压头正下方的底座区域，设计时在底座下方增加了十字形加强筋，避免长期冲压导致底座变形，立柱和底座的连接位置做了大圆角过渡，减少应力集中，即使长期满负荷作业，机架也不会出现开裂或者变形的问题；传动部分的曲轴两端采用圆锥滚子轴承支撑，能够承受冲压过程中的径向力和部分轴向力，轴承端盖设置了注油嘴，可以定期加注润滑脂，延长传动部件的使用寿命。
